Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,REACH,ISO
Model numarası: B78476a8247a003
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 500 adet
Fiyat: $0.2-$0.37
Ambalaj bilgileri: T&R, 500 adet/makara
Teslim süresi: 3 gün içinde gemiler
Ödeme koşulları: Özelleştirilmiş
Yetenek temini: 4600K.PCS/Ay
Trafo Tipi: |
LAN 10/100 Base-T |
Parça Numarası: |
B78476a8247a003 |
Port sayısı: |
Tek liman |
İndüktans: |
350μH |
İzolasyon voltajı: |
1500 VAC |
Montaj Tipi: |
Yüzey Montajı |
Trafo Tipi: |
LAN 10/100 Base-T |
Parça Numarası: |
B78476a8247a003 |
Port sayısı: |
Tek liman |
İndüktans: |
350μH |
İzolasyon voltajı: |
1500 VAC |
Montaj Tipi: |
Yüzey Montajı |

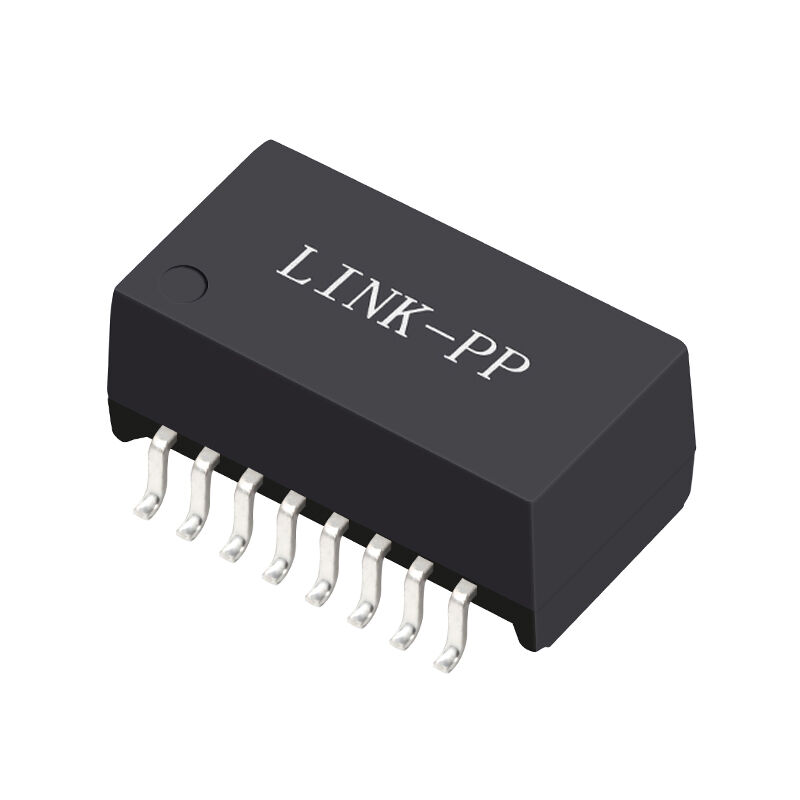

B78476A8247A003 10/100Base-T Ethernet için LAN manyetik modülü. 350μH endüktansi, düşük ekleme kaybı, 1500VAC izolasyonu ve -40 °C'den +85 °C'ye kadar çalışma aralığı olan tek portlu SMD transformatörü.
| Parametreler | Spesifikasyon |
|---|---|
| Bölüm Numarası | B78476A8247A003 |
| Ürün Türü | LAN Manyetik Modülü |
| Ethernet Standartı | 10/100Base-T |
| Liman sayısı | Tek Liman |
| Paket Türü | Yüzey Montajı (SMD) |
| Temel malzeme | Ferrit Toroid |
| İzolasyon Voltajı | 1500 VAC |
| Çalışma sıcaklığı | -40 °C ila +85 °C |
| Ağırlık | Yaklaşık 0.8 g. |
| Uygunluk | IEEE 802.3, RoHS |
| Parametreler | Test Durumu | Spesifikasyon |
|---|---|---|
| Dönüş oranı (birincil: ikincil) | - Evet. | 1CT: 1CT ±3% |
| İndüktansa (OCL) | 100 kHz, 100 mV, 8 mA DC Bias | ≥ 350 μH |
| Voltaj testi | 50 Hz, 1 dakika | 1500 V AC |
| Ekleme Kaybı | 0.1 100 MHz | ≤ -1,0 dB |
| Geri dönüş kaybı | 1 ¢ 30 MHz | ≥ 18 dB |
| Geri dönüş kaybı | 40 MHz | ≥ 16 dB |
| Geri dönüş kaybı | 50 MHz | ≥ 14 dB |
| Geri dönüş kaybı | 60 80 MHz | ≥ 12 dB |
| Karşılıklı ses | 30 MHz | ≥-43 dB |
| Karşılıklı ses | 60 MHz | ≥ -37 dB |
| Karşılıklı ses | 100 MHz | ≥ -33 dB |
| Differential-to-Common Mode Rejection (DCMR) | 30 MHz | ≥-43 dB |
| Differential-to-Common Mode Rejection (DCMR) | 60 MHz | ≥ -37 dB |
| Differential-to-Common Mode Rejection (DCMR) | 100 MHz | ≥ -33 dB |
| Parametreler | Spesifikasyon |
|---|---|
| Çalışma sıcaklığı | -40 °C ila +85 °C |
| Depolama sıcaklığı | -40 °C ila +85 °C |
| Lehimleme Standartı | IPC / JEDEC J-STD-020D |
| RoHS | Uyumlu |
B78476A8247A003 LAN manyetik modülü, güvenilir sinyal izolasyonu ve EMI bastırma gerektiren LAN arayüz uygulamaları için tasarlanmış tek portlu 10/100Base-T Ethernet transformatörüdür.
Bu yüzey montajlı LAN transformatör modülü, Ethernet PHY arayüzleri için optimize edilmiş yüksek performanslı manyetikleri entegre eder.ve mükemmel crossstalk bastırma, modül Hızlı Ethernet ağlarında istikrarlı veri aktarımını sağlar.
Endüstriyel ve ağ ekipmanları için tasarlanmış olan B78476A8247A003, -40 °C'den +85 °C'ye kadar geniş bir çalışma sıcaklık aralığını destekler.endüstriyel otomasyon sistemleri gibi zorlu ortamlar için uygun hale getirir, ağ altyapısı ve gömülü iletişim cihazları.
- Hayır.
Bir LAN manyetik modülü, güvenilir Ethernet iletişimini sağlamak için Ethernet PHY ile ağ kablosu arasında elektrikli izolasyon, impedans eşleşmesi ve gürültü bastırma sağlar.
Modül, IEEE 802.3 standardına uygun 10Base-T ve 100Base-TX Ethernet uygulamaları için tasarlanmıştır.
Cihaz, Ethernet ağlarında elektrik güvenliğini ve sinyal bütünlüğünü sağlayan 1500 VAC izolasyon sağlar.
B78476A8247A003, genişletilmiş bir endüstriyel çalışma sıcaklık aralığını -40 °C ila +85 °C arasında destekler.
