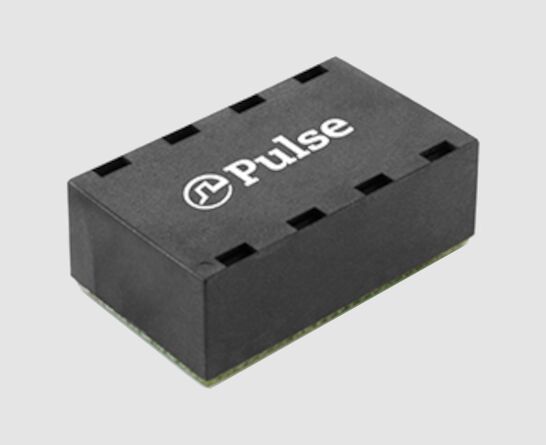

HX5401NL 30w 4P PoE LAN Transformatörü 4 Port 1000BASE-T BGA Manyetik

NabızHX5401NLbirDört portlu PoE LAN transformatörüiçin tasarlanmıştır1000BASE-T Ethernetistikrarlı sinyal birleşimi, yüksek yalıtım ve kompakt kart entegrasyonu gerektiren uygulamalar.1CT:1CT dönüş oranı,1500 VAC yalıtım voltajı, ve4P PoE desteği 30W'a kadar, HX5401NL, güvenilir gigabit ağ ekipmanları, PoE özellikli cihazlar ve yüksek yoğunluklu Ethernet arayüzleri tasarlayan mühendisler için tasarlanmıştır.

Alıcılar içinHX5401NL veri sayfası, şematik referans, paket ayrıntıları veya elektrik özellikleri, bu sayfa uyumluluğu ve tasarım uyumunu hızlı bir şekilde değerlendirmenize yardımcı olmak için net bir mühendislik özetini sunar.

HX5401NL 30W 4P PoE LAN Mıknatıslarının Ana Özellikleri

• 1000BASE-T Ethernet için tasarlanmıştır
• Dört portlu manyetik mimarisi
• 1CT:1CT dönüş oranı
• 1500 VAC yalıtım voltajı
• 4P PoE desteği en fazla 30W'a kadar
• BGA çarpma ızgara dizisi montaj tarzı
• RoHS-6 uyumlu
• Çalışma sıcaklık aralığı: -40°C - +85°C

HX5401NL, sinyal bütünlüğünün, termal güvenilirliğin ve PoE uyumluluğunun önemli olduğu kompakt ağ donanımı için uygundur.

HX5401NL Özellikleri

HX5401NL Veri sayfası

Nabız HX5401NL Veri Sayfası Şeması

Pulse HX5401NL Veri Sayfası PCB düzenlemesi

HX5401NL Elektriksel Performans Özetleri

HX5401NL,Gigabit Ethernet performansıModern LAN arayüzlerinin gerektirdiği elektrik özelliklerine sahip. Sağlanan parametrelere göre parça şunları sunar:

• Ekleme kaybı:1.5 dB en fazla 1 ̇100 MHz'den
• Geri dönüş kaybı:1 ̊100 MHz'de optimize edilmiş
• Ortak mod reddetme oranı (CMMR):Ana frekans aralığında güçlü baskı
• Karşılıklı ses:çok kanallı sinyal bütünlüğü için kontrol edilir
• PoE güç yönetimi:4P PoE maksimum 30W'a kadar

Bu değerler önemlidir, çünkü PoE LAN transformatörleri verileri geçmekten daha fazlasını yapmalıdır.Kompakt bir Ethernet arayüzünde güç dağıtımını ve EMI performansını yönetirken sinyal kalitesini korumalılar.

Ayrıntılı Elektriksel Parametre

1. Ekleme Kaybı

100 MHz: en fazla 1,5 dB

Düşük ekleme kaybı, 1000BASE-T tasarımlarında sinyal kalitesini korumaya yardımcı olur.Bu, marjın sınırlı olduğu ve bağlantı istikrarının manyetik aşama üzerinden temiz iletimden bağlı olduğu Ethernet sistemlerinde özellikle önemlidir..

2Geri dönüş kaybı.

• 1 ′′30 MHz: -18 dB min
• 40 MHz: -16 dB min
• 50 MHz: -14 dB min
• 60~80 MHz: -11 dB min
• 100 MHz: -10 dB min

Dönüş kaybı, transformatörün işletim bandı boyunca impedans eşleşmesini ne kadar iyi koruduğunu gösterir.Daha iyi dönüş kaybı bağlantı güvenilirliğini destekler ve Ethernet performansını bozabilecek yansımaları azaltır.

3. CMMR

• 3060 MHz: -32 dB min
• 80-100 MHz: -25 dB min
• 125 MHz: -19 dB min

- Hayır.

Ortak mod reddedimi, özellikle gürültülü endüstriyel veya yüksek yoğunluklu ağ ortamlarında sinyal bütünlüğünü etkileyebilecek gürültüyü bastırmaya yardımcı olduğu için Ethernet manyetiklerinde kritik önem taşır.

4- Çapraz ses.

• 30 MHz: -44 dB min
• 60 MHz: -37 dB min
• 100 MHz: -33 dB min

- Hayır.

Düşük çapraz dinleme, dört portlu tasarımlarda önemlidir, çünkü PCB'de birden fazla kanal birbirine yakın yerleştirilir. HX5401NL, tüm portlarda istikrarlı performans gerektiren tasarımlar için tasarlanmıştır.

Neden BGA Montaj Tarzı Önemlidir

HX5401NL birBGA çarpma ızgara dizisiMontaj tarzı, kompakt PCB düzenleri ve otomatik montaj süreçleri için değerlidir.

• Yönetim Kurullarının verimli entegrasyonu
• Yüksek yoğunluklu tasarımlar için uygun
• Modern SMT üretimi için uygundur
• Ağ ekipmanı için kompakt ayak izi

Bu ambalajlama yaklaşımı, düzenleme alanının sınırlı olduğu ve ürünün güvenilir bir elektrik performansını koruması gerektiğinde genellikle tercih edilir.

HX5401NL'yi seçmeden önce tasarım ekibinin kontrol etmesi gerekenler

HX5401NL'i BOM'unuza tamamlamadan önce aşağıdakileri onaylayın:

• Başvurunuz:1000BASE-TSadece 10/100 değil.
• PCB'nizBGA montaj tarzı
• PoE şartınızEn fazla 30W
• PHY satıcısı uyumlu manyetik özellikleri destekler.
• Termal aralığı-40°C ila +85°CYeterli
• Dönüş kaybı, ekleme kaybı ve çapraz konuşma sistem kenarınıza uyuyor

Bu kontroller yeniden tasarım riskini azaltmaya ve Ethernet donanım geliştirmesinde ilk geçiş başarısını artırmaya yardımcı olur.

HX5401NL 1000BASE-T PoE manyetikleri hakkında sık sorulan sorular

HX5401NLiçin güçlü bir seçim1000BASE-T PoE LAN transformatörügerektiren tasarımlarDört-port entegrasyonu, 1500 VAC yalıtımı, 1CT:1CT dönüş oranı ve 30W maksimum 4P PoE desteğiElektriksel performansı ve BGA paketi, sinyal bütünlüğünün ve güç dağıtımının birlikte çalışması gereken kompakt, yüksek güvenilirlik Ethernet donanımları için uygun hale getirir.

PoE LAN manyetik seçeneklerini karşılaştıran mühendisler için, HX5401NL, temiz ve güvenilir bir tasarım uygulanmasını sağlamak için PHY gereksinimlerinize, PCB ayak izine ve PoE güç hedefine karşı en iyi şekilde değerlendirilir.

1Pulse HX5401NL nedir?

Pulse HX5401NL, 1000BASE-T Ethernet uygulamaları için tasarlanmış dört portlu bir PoE LAN transformatörüdür.

2HX5401NL hangi veri hızını destekliyor?

HX5401NL destekler1000BASE-TYüksek performanslı LAN manyetiklerini gerektiren gigabit ağ tasarımları için tasarlanmıştır.

3HX5401NL'in dönüş oranı nedir?

HX5401NL'in dönüş oranı:1CT:1CT, Ethernet transformatör uygulamaları için standart bir yapılandırmadır.

4HX5401NL'in yalıtım voltajı nedir?

HX5401NL1500 VAC yalıtım voltajı, Ethernet arayüzünü elektrikli stres ve toprak potansiyel farklılıklarından korumaya yardımcı olur.

5HX5401NL PoE'yi destekliyor mu?

Evet, HX5401NL destekler.4P PoE maksimum 30W'a kadar, bu sayede PoE özellikli ağ cihazları için uygundur.

6HX5401NL'in montaj tarzı nedir?

HX5401NL birBGA çarpma ızgara dizisikompakt SMT entegrasyonunu destekleyen montaj tarzı.

7HX5401NL' in sıcaklık aralığı nedir?

Çalışma sıcaklık aralığı:-40°C ila +85°C, bu da endüstriyel ve ağ ortamları için uygun hale getiriyor.
