763527002 2x8 İstiflenmiş SFP+ Yuvası, Dahili 2 Portlu Işık Borulu

763527002 Yığılmış SFP+ Yuvası Genel Bakış

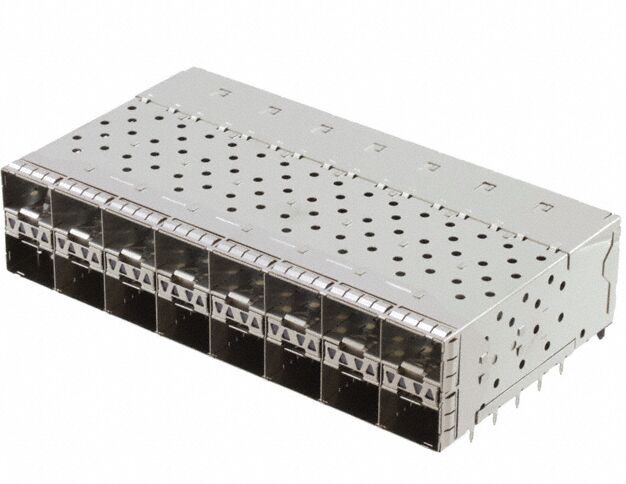

763527002 Yığılmış SFP+ Yuvası dik açılı, delikten montajlı bir konektördür 320 devre ve 0,80 mm hatveye sahip, kompakt PCB düzenleri için tasarlanmıştır. 2 sıralı yığılmış mimarisi (2x8 port) optimum hava akışını ve termal performansı korurken port yoğunluğunu önemli ölçüde artırır.

entegre iç ışık boruları ile konektör, net görsel durum göstergesini destekleyerek yüksek port sayılı ortamlarda sistem izleme verimliliğini artırır.

763527002 2x8 SFP+ Yuvasının Teknik Özellikleri

Anahtar Özellikler ve Faydalar

1. Yüksek Port Yoğunluğu (2x8 Yapılandırması)

• Kompakt bir alanda 16 SFP+ portu
• veri merkezi anahtarları ve toplama cihazları

Malzemelerin

​

• 2. Geliştirilmiş EMI Koruması TasarımıEntegre metal EMI contası
• sinyal girişimini azaltır

Malzemelerin

sağlar

• ​3.  İç Işık Borusu Entegrasyonu
• LED göstergesi için 2 iç ışık borusu portu

Malzemelerin

artırır

• ​4.  Yüksek Hızlı Performans Hazır
• 10G/25G SFP+ uygulamalarını

destekler

• düşük sinyal kaybı ve yüksek güvenilirlik için optimize edilmiştir5.  Sağlam Mekanik Tasarım

100 takma döngüsü dayanıklılığı

modülün kararlı tutulması

için güvenli kilitleme mekanizması


763527002 Çizimi

763527002 Çizimi - Boyut

• 763527002 Çizimi - ÖNERİLEN PCB DÜZENİ763527002 Çizimi - DETAY
• 763527002 Molex Yuvasının Malzeme ve Kaplama DetaylarıGüvenilirlik İçin Yüksek Kaliteli Malzemeler
• Yuva: Nikel Gümüş (0,25 mm kalınlık)
• Gövde: Cam Dolgulu LCP (UL 94V-0, yüksek sıcaklığa dayanıklı)
• Terminaller: Kalay Pirinç

Işık Boruları

• : Polikarbonat (şeffaf, UL 94V-0)Işık Borusu Gövdesi
• : ÇinkoSinyal Bütünlüğü İçin Gelişmiş Kaplama
• Temas Alanı:

Nikel üzerine ≥0,76µm Altın

Sonlandırma:

Nikel üzerine Mat Kalay

• Işık Borusu Gövdesi: Bakır kaplama üzerine NikelDoğru SFP+ Yuvası Nasıl Seçilir

Malzemelerin

1. Port Yoğunluğu Gereksinimleri

• 2x8 yığılmış tasarım, alan kısıtlı PCB'ler için idealdir

​

• 2. EMI Koruması PerformansıYüksek frekanslı ortamlar için

metal conta tasarımlarını

• seçin3. Termal ve Mekanik Kararlılık

Malzemelerin

yüksek çalışma sıcaklıklarını

• desteklediğinden emin olun4. Işık Borusu Yapılandırması
