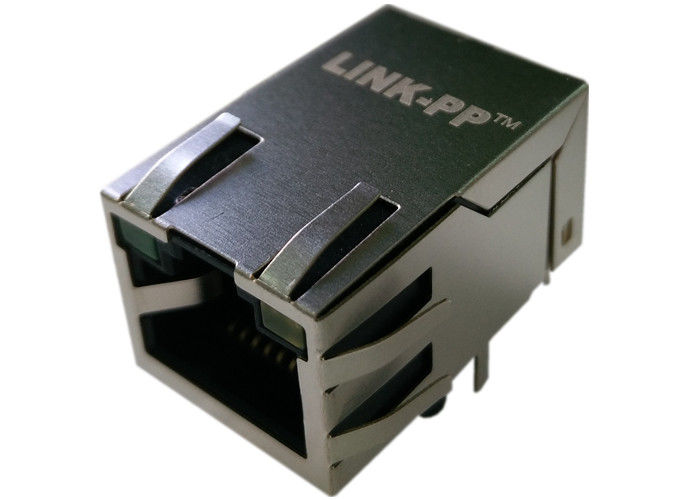

PulseJack J1011F21PNL kadın Ethernet bağlayıcı Rj45 sekmesi-up 10/100Mbps

1.10 / 100Base-T Base-T Bağlantı Noktası Rj45 Sekmeli Uygulamalar

2.1X1, INT. MAG., LED, GERİ DÖNÜŞ

3. J1011F21PNL 【Tasarım Modeli】

4.SM- LPJ1011ABNL 【Seri Üretim Modeli】

İsteğe bağlı 4.LED, EMI-parmak Opsiyonel.

J1011F21PNL Elektriksel Özellikler: TEST NOTLARI (25 ± 5 ℃)
1.TR:(100KHZ,0.1V);
TX = 1CT: 1CT ±% 3 RX = 1CT: 1CT ±% 3 P2.LX: (100 KHz, 100mV, 8mA, DC Önyargı)
PİMLER: (P1, P2), (P7, P8) = 350uH MIN
3.HIPOT:
PINS (P1, P3, P2) TO (J1, J2) = 60 SANİYE İÇİN 1500VAC
PINS (P7, P6, P8) TO (J3, J6) = 60 SANİYE İÇİN 1500VAC
4. REZERVASYON KAYBI
-1.0dB MAX @ 1.0MHz ila 65MHz
5. DÖNÜŞ KAYBI:
-20dB MIN 1MHz ila 10 MHz
-16dB MIN @ 30MHz ila 10MHz
-12dB MIN @ 30MHz ila 60 MHz
-10dB MIN @ 100 MHz'ye 60MHz
6. ÇOKLU KONUŞMA:
-40dB MIN @ 1MHz ila 30 MHz
-35dB MIN @ 30MHz ila 60 MHz
-30dB MIN @ 60MHz ila 100 MHz
7. ORTAK MOD DEĞERLENDİRMESİ:
-30dB MIN @ 1MHz ila 50 MHz
-20dB MIN @ 50MHz ila 150 MHz
8. KULLANIM SICAKLIĞI: 0 ℃ ～ 70 ℃.
