Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: RoHS, REACH SVHC, Low-Halogen
Model numarası: 747548101
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 10 adet
Fiyat: $5.15
Ambalaj bilgileri: Tepsi
Teslim süresi: dikey kurulum
Ödeme koşulları: Bahar
Yetenek temini: 3kk/ay
Parça Numarası: |
7 |
Ürün Tipi: |
S |
Port sayısı: |
1 |
Montaj Tipi:: |
T |
EMI Yaylı Parmaklar: |
K |
Işık borusu: |
ben |
Fesih: |
P |
Parça Numarası: |
7 |
Ürün Tipi: |
S |
Port sayısı: |
1 |
Montaj Tipi:: |
T |
EMI Yaylı Parmaklar: |
K |
Işık borusu: |
ben |
Fesih: |
P |

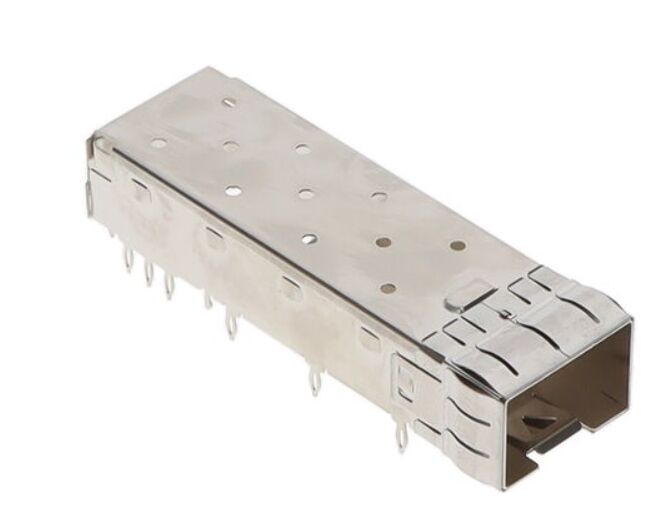

747548101 SFP+ Kafes Baskı-Fit, baskı-fit sonlandırmalı, SUS EMI yaylı parmaklı, nikel kaplı bakır alaşımlı kafesli ve isteğe bağlı ışık borusu destekli 1x1 SFP+ kafes montajıdır. SFP+ alıcı-vericiler için tasarlanmıştır ve SFP ile geriye dönük uyumludur.
1x1 SFP+ kafes montajı olup, yüksek yoğunluklu optik modül uygulamaları için tasarlanmıştır. Baskı-fit sonlandırma, belirtilmektedir. ve nikel kaplı bakır alaşımlı kafes özelliklerine sahiptir, bu da onu mekanik stabilite, EMI bastırma ve güvenilir alıcı-verici entegrasyonu gerektiren tasarımlar için güçlü bir seçenek haline getirir. Çizimde ayrıca portların kullanır ve EMI korumalı bir kafes montajı olarak tanımlanır.
| SFP+ Kafes Montajı | Yapılandırma |
|---|---|
| 1 × 1 (Tek Port) | Konnektör Tipi |
| SFP+ (SFP ile geriye dönük uyumlu) | Montaj Tipi |
| Delikten Geçirmeli, Dik Açı | Sonlandırma Yöntemi |
| Baskı-Fit (Uyumlu Pin) | Ekranlama |
| Yaylı Parmaklarla EMI Korumalı | Malzeme (Kafes) |
| Bakır Alaşımı, 0.25 mm kalınlık, Nikel Kaplı | Malzeme (Yaylı Parmak) |
| Paslanmaz Çelik | Port Uyumluluğu |
| SFP+ ve SFP Alıcı-Vericiler | Işık Borusu |
| İsteğe Bağlı Işık Borusu Montajı Mevcut | PCB Kalınlık Gereksinimi |
| ≥ 1.57 mm (Tek Taraflı) | Baskı-Fit Pin Uzunluğu |
| 3.05 mm | Boyutlar (U × G × Y) |
| 49 × 15.12 × 10.85 mm | Çalışma Sıcaklığı Aralığı |
| -40°C ila +85°C (tipik gereksinim) | RoHS Uyumluluğu |
| Muafiyet Yok / Uyumlu | Paketleme Tipi |
| Tepsi | Uygulama |
| Telekom, Veri Merkezleri, Ağ Ekipmanları | Malzeme Detayları |
| Kafes: Bakır alaşımı, 0.25 mm kalınlık, nikel kaplı | Yaylı parmak: Paslanmaz çelik |
| İsteğe bağlı ışık borusu: Polikarbonat, UL 94-V-0 (kullanıcı tarafından sağlanan ürün notlarına göre) | Mekanik Notlar |
| Baskı-fit bacaklar: 3.05 mm uzunluk | Tek taraflı kullanım için minimum PCB kalınlığı: 1.57 mm |
SUS EMI yaylı parmaklar kullanır ve EMI korumalı bir kafes montajı olarak tanımlanır.
isteğe bağlı bir ışık borusu montajının mevcut olduğu belirtilmektedir.S4: Tek taraflı kullanım için hangi PCB kalınlığı gereklidir?
Çizimde tek taraflı kullanım için minimum 1.57 mm PCB kalınlığı
Bir sonraki tasarımınız için 747548101 SFP+ Kafes Baskı-Fit
, size uygulamanız için doğru kafes montajını bulmanıza yardımcı olalım.
