Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,ROHS,Reach,ISO
Model numarası: LPJG4926-7HENL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: 50 adet/tepsi, 1200 adet/karton
Teslim süresi: Bugün stok gemisinde
Ödeme koşulları: TT, Net30/60/90 gün
Yetenek temini: 4600K.PCS/Ay
Parça Numarası: |
LPJG4926-7HENL |
Bağlayıcı Türü: |
POE+ RJ45 bağlantısı |
Ekranlama: |
Korumalı |
Port sayısı: |
1x1 |
Mandal: |
Aşağı |
Veri Hızı: |
1000base-T |
Yetki Belgesi: |
PoE+ |
Led seçeneği: |
İle |
EMl Sekmeler: |
olmadan |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma sıcaklığı aralığı: |
-40°C ila +85°C |
Parça Numarası: |
LPJG4926-7HENL |
Bağlayıcı Türü: |
POE+ RJ45 bağlantısı |
Ekranlama: |
Korumalı |
Port sayısı: |
1x1 |
Mandal: |
Aşağı |
Veri Hızı: |
1000base-T |
Yetki Belgesi: |
PoE+ |
Led seçeneği: |
İle |
EMl Sekmeler: |
olmadan |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma sıcaklığı aralığı: |
-40°C ila +85°C |

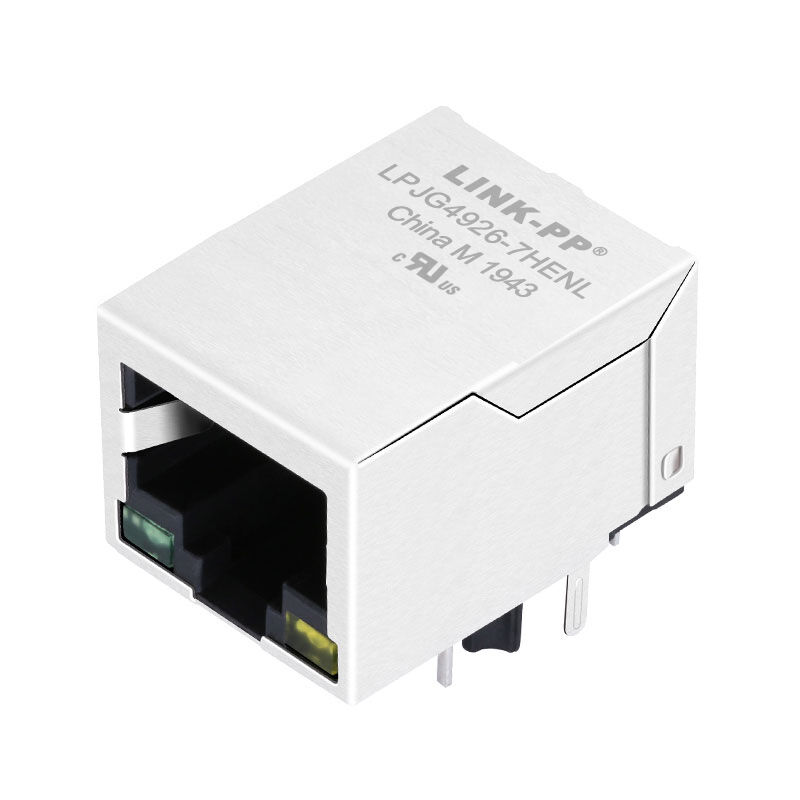

Entegre manyetik, PoE + (802.3at) desteği, bağlantı / etkinlik LED'leri ve tam EMI kalkanlığı ile 1 × 1 1000Base-T RJ45 MagJack. UL listesi, 40 ° C'den +85 ° C'ye kadar.
LINK-PPLPJG4926-7HENLBağlantının içinde manyetik transformatörü entegre eden dayanıklı tek portlu (1×1) RJ45 Magjack (10P8C) 'dir. Gigabit Ethernet'i (1000Base-T) destekler ve IEEE 802.3at PoE + standartlarını karşılar.Endüstriyel özelliklere göre inşa edilmiş, UL sertifikalı ve RoHS / REACH uyumludur ve 40 °C'den + 85 °C'ye kadar çalışır. Dahili yeşil / sarı bağlantı / aktivite LED'leri ve tam metal koruma ile,Bu MagJack, sabit yüksek hızlı veri ve güç sağlar (57 V'ye kadar), port başına 720 mA) tek bir kablo üzerinden, anahtarlar, yönlendiriciler, endüstriyel PC'ler, akıllı sayaçlar ve diğer ağ veya PoE uygulamaları için idealdir.
LPJG4926-7HENL'nin entegre manyetikleri (transformörler ve boğazlar) sinyal bütünlüğünü iyileştirir ve elektromanyetik müdahaleyi (EMI) bastırır.Jack'in içine manyetik yerleştirmek ayrı parçaların gerekliliğini ortadan kaldırırBu tasarım düşük ekleme kaybı ve yüksek ortak mod reddedilmesini sağlar ve gürültülü ortamlarda bile net Gigabit Ethernet sinyalleri sağlar.
| Özellik | Spesifikasyon |
|---|---|
| Bölüm Numarası | LPJG4926-7HENL (LINK-PP) |
| Limanlar | 1×1 (tek) RJ45, 10P8C |
| Veri oranı | 1000Base-T (10/100/1000 Mbps) |
| Entegre manyetik | Evet (1CT:1CT dönüş oranı Ethernet transformatörü) |
| PoE Destek | Port başına 57 V @ 720 mA'ya kadar PoE+ (IEEE 802.3at) |
| LED göstergeler | Sol: Yeşil (bağlantı), Sağ: Sarı (aktivite) |
| Koruma | Tamamen korunan konektör (dış EMI sekmeleri yok) |
| Montaj | Çapraz delik (THT), PCB kilitlenme yönü |
| Kilit yönü | Aşağıya (düz açılı) |
| Konut malzemeleri | Termoplastik PBT+30%GF, UL94V-0 |
| İletişim malzemesi | Fosfor bronz, altın kaplama çiftleşme alanı |
| Çalışma sıcaklığı | 40 °C'den +85 °C'ye kadar (endüstriyel aralık) |
| Uyum/sertifikasyonlar | IEEE 802.3at, UL (E484635 dosyası), RoHS, REACH, ISO |
| Ürün | Spesifikasyon |
|---|---|
| Dönüş oranı | Pri:Sec = 1CT:1CT ±5% |
| OCL | 350 uH min @ 100KHz/0.1V, 8mA DC yanlısı |
| OCL | 120 uH min @ 100KHz/0.1V, 18mA DC yanlısı |
| Ekleme Kaybı | -1,0 dB max @ 1 ¢100MHz |
| Ekleme Kaybı | -1,2 dB maksimum @ 100~125MHz |
| Geri dönüş kaybı | -16 dB min @ 1 ¢40MHz |
| Geri dönüş kaybı | -12 dB min @ 4060MHz |
| Geri dönüş kaybı | -10 dB min @ 60 ¢ 80MHz |
| Geri dönüş kaybı | -8 dB min @ 80 ¢100MHz |
| Çapraz Konuşma | -30 dB min @ 1 ¢100MHz |
| Ortak-ortak moda reddedilme | -30 dB min @ 1 ¢100MHz |
| PSE Pins'teki DC Akım / Voltaj Rating | 720mA max @ 57VDC sürekli |
| İzolasyon PHY Sınırdan Sınıra | 1500Vrms |
| Çalışma sıcaklığı | -40°C ila +85°C |
Gigabit hızı, PoE + gücü ve manyetikleri tek bir modülde birleştirerek, LPJG4926HENL, sinyal kalitesini artıran ve Ethernet tasarımlarını basitleştiren bir anahtarlı RJ45 çözümü sağlar.Endüstriyel sınıfı yapısı LED'lerle ve geniş sıcaklık desteği ile yüksek hızlı ağ ve güç üzerinden Ethernet uygulamaları için güvenilir performans sağlar.
LPJG4926-7HENL, Ethernet donanımlarında güvenilir kullanımı destekleyen dayanıklı malzemeler ve üretim ayrıntılarıyla inşa edilmiştir:
BuLPJG4926-7HENL RJ45 Bağlantısı, entegre manyetik ilekompakt, korunmuş ve yüksek performanslı bir cihaz isteyen mühendisler ve üreticiler için güvenilir bir seçimdir.1000Base-T PoE + MagJackGüçlü elektrik performansı, dayanıklı yapısı ve geniş uygulama desteği ile modern Ethernet ürün tasarımları için çok uygundur.
Entegre mıknatıslı bir RJ45 konektörü, Ethernet jetini ve manyetik bileşenleri tek bir parçaya birleştirir.ve montaj verimliliğini artırmak.
LPJ4013EDNL,PoE+ve desteklerIEEE 802.3atgereksinimleri.
Özellikle PoE + uygulamalarında entegre manyetik ile bir RJ45 konektörü gerektiren 1000Base-T Ethernet ekipmanlarında kullanılır.
LPJ4013EDNL bir1000Base-TEntegre manyetik ile RJ45 konektörü.
Evet, öyle.kalkanlıRJ45 MagJack tasarımı.
Kullanılıyor.Çapraz delik (THT)Montaj ve desteklerdalga kaynakToplama.
