Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: LPJG4933-7HENL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50 adet
Fiyat: $0.6-$1.3
Ambalaj bilgileri: Bant ve Makara (1 karton = 1200 adet)
Teslim süresi: 3 gün içinde stok gemisinde
Ödeme koşulları: TT,NET30/60/90 Gün, Western Union
Yetenek temini: 5000K.Adet/Ay
Parça Numarası: |
LPJG4933-7HENL |
Pozisyon/Kişiler: |
10P8C |
LED Rengi: |
Yeşil sarı |
Port sayısı: |
1x1 |
Mandal: |
Aşağı |
Veri Hızı: |
1000base-T |
Yetki Belgesi: |
Olmayan |
Led seçeneği: |
İle |
EMl Sekmeler: |
olmadan |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma sıcaklığı aralığı: |
-40°C ila +85°C |
Parça Numarası: |
LPJG4933-7HENL |
Pozisyon/Kişiler: |
10P8C |
LED Rengi: |
Yeşil sarı |
Port sayısı: |
1x1 |
Mandal: |
Aşağı |
Veri Hızı: |
1000base-T |
Yetki Belgesi: |
Olmayan |
Led seçeneği: |
İle |
EMl Sekmeler: |
olmadan |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma sıcaklığı aralığı: |
-40°C ila +85°C |

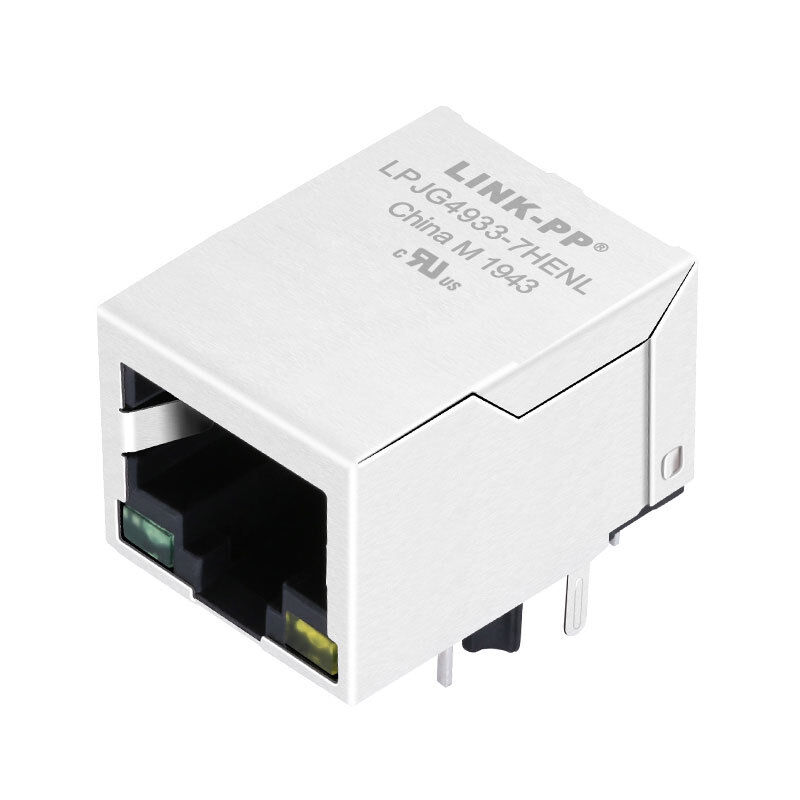

BuLINK-PP LPJG4933-7HENLbir1000 Base-T entegre mıknatıslı RJ45 konektörüBir1x1 port RJ45 MagJackGigabit Ethernet bağlantısı için.Sekme-aşağı, dik açılı, yan giriş düzeni,delikli montaj, veyeşil/sarı LED göstergesi, aynı zamanda belirtilirkenEMI yay parmağı olmadanBu, entegre manyetik, net bağlantı / aktivite durumu ve kararlı kart düzeyinde montaj gerektiren kompakt Ethernet tasarımları için pratik bir seçim haline getirir.
Tasarlanmıştır.10/100/1000 Base-T Ethernet, LPJG4933-7HENLIEEE 802.3Gereksinimleri ve çalışma sıcaklıklarını destekler-40°C ila +85°C, zorlu ticari ve endüstriyel ağ ortamları için uygundur.
| Parametreler | Spesifikasyon |
|---|---|
| Bölüm Numarası | LPJG4933-7HENL |
| Marka | LINK-PP |
| Bağlantı tipi | RJ45 MagJack (Entegre manyetik) |
| Port Yapılandırması | 1 × 1 (Tek Liman) |
| Konum / İletişim Sayısı | 10P8C |
| Ethernet Hızı | 10/100/1000 Baza-T |
| Uygulama | Ethernet (PoE olmayan) |
| Montaj Tipi | Çukurdan |
| Yönlendirme | 90° Sağ açı (yan giriş) |
| Kilit türü | Alt Sekme |
| Koruma | Kalkanlı (EMI yay parmağı olmadan) |
| LED gösterge | Yeşil / Sarı |
| Çalışma sıcaklığı | -40°C ila +85°C |
| Uygunluk | IEEE 802.3, RoHS |
| UL Sertifikası | E484635 |
| Parametreler | Spesifikasyon |
|---|---|
| Dönüş oranı | 1CT:1CT ±5% |
| OCL (Açık Döngü İndüktansi) | ≥ 350 μH @ 100 kHz, 0.1V, 8mA DC Bias |
| Ekleme Kaybı | ≤ -1,2 dB (1100 MHz) |
| Geri dönüş kaybı | ≥ -16 dB (130 MHz) |
| ≥ -12 dB (3060 MHz) | |
| ≥ -10 dB (6080 MHz) | |
| ≥ -8 dB (80~100 MHz) | |
| Karşılıklı ses | ≥ -30 dB (1100 MHz) |
| Ortak Modu Reddedilme | ≥ -30 dB (1100 MHz) |
| İzolasyon Voltajı | 1500 Vrms (PHY'den hat'a) |
| Parametreler | Yeşil LED | Sarı LED |
|---|---|---|
| En yüksek dalga uzunluğu | 565 nm | 585 nm |
| Ön gerilim (VF @ 20mA) | 1.8 ∙ 2.6 V | 1.8 ∙ 2.6 V |
| Ters akım (IR @ 5V) | ≤ 10 μA | ≤ 10 μA |
| Parametreler | Spesifikasyon |
|---|---|
| Paketin Uzunluğu | 21.25 mm (0.837 inç) |
| Paket Genişliği | 15.94 mm (0.628 inç) |
| Paketin Yüksekliği | 13.30 mm (0.524 inç) |
| PCB Montajı | Çukurdan |
| PCB düzenlemesi | Önerilen Üst Görünümü Kullanılabilir |
| Giriş Yolu | Yan Giriş |
| Bileşen | Malzeme |
|---|---|
| Konut | Termoplastik PBT + % 30 cam lif (UL94V-0) |
| İletişim | Fosfor Bronz (C5210R-EH, 0,35 mm) |
| Çubuklar | Bakır (C2680R-H, 0,35 mm) |
| Kalkan | SUS 304 (0,2 mm kalınlığında) |
| Kontakte Yapıştırma | Altın ≥ 15 μin (temas alanı) |
| Parametreler | Spesifikasyon |
|---|---|
| Lehimleme Yöntemi | Dalga Lehimleme |
| En yüksek kaynak sıcaklığı | 260°C |
| Kaynatma Zamanı | 5 saniye. |
| Kategorisi | Ayrıntılar |
|---|---|
| Tipik Uygulamalar | SOHO cihazları, ADSL modemleri, LAN-on-Motherboard (LOM), Hublar, anahtarlar |
| Hedef Platform | BeagleBone Green Eco (Gigabit Ethernet Arayüzü) |
| Tasarım Avantajı | Entegre manyetik BOM'u azaltır ve PCB düzenini basitleştirir |
Bu RJ45 MagJack, SOHO cihazları, ADSL modemleri, LAN-on-Motherboard (LOM) tasarımları, merkezleri ve anahtarları gibi uygulamalar için tasarlanmıştır.Ayrıca gömülü ağ sistemlerine de iyi uymaktadır., geliştirme panoları ve kompakt ve güvenilir bir bağlantı ara yüzü gerektiren diğer Ethernet etkinleştirilmiş ekipmanlar.
LPJG4933-7HENL,BeagleBone Yeşil Ekoloji tabanlı tasarımlarBir şeye ihtiyacın var.Entegre manyetik ile Gigabit Ethernet RJ45 konektörüBeagleBone Green Eco gibi açık kaynaklı endüstriyel geliştirme platformları için,Bu konektör, ticari ve endüstriyel gömülü uygulamalarda beklenen istikrarlı Ethernet arayüzünü destekliyorBu, Gigabit ağları ve uzun vadeli güvenilirlik etrafında tasarlanırken pratik bir kart düzeyinde bir seçenek haline getirir.
