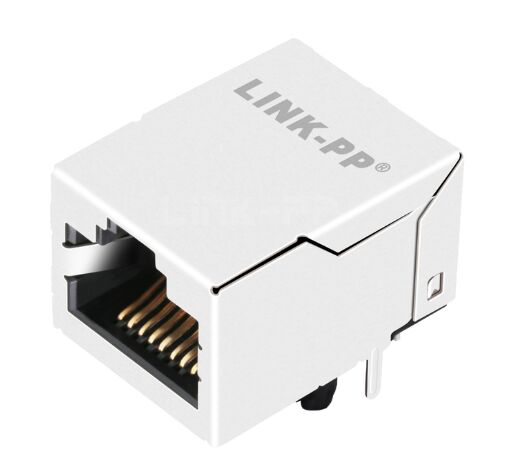

LPJE501DNL 1x1 Delik İçin RJ45 Manyetiksiz Modüler Jack


LPJE501DNL, entegre manyetikler olmadan tek portlu 8P8C RJ45 modüler bir jak olup, yukarı doğru mandallı, LED'siz, dik açılı yan girişli, delikten geçmeli montajlı ve 10/100/1000 Base-T endüstriyel Ethernet uygulamaları için ekranlı yapıya sahiptir.


LPJE501DNL 8P8C RJ45 Modüler JakÖzellikler

1. Tek Portlu 8P8C Standart Ethernet Arayüzü

LPJE501DNL, 10/100/1000 Base-T ağ iletimi için ana akım Ethernet kablolama sistemleriyle uyumlu, evrensel 8 konumlu 8 temaslı RJ45 mimarisini kullanır.

2. Endüstriyel Güç İçin Delikten Geçmeli PCB Montajı

Kırılgan SMT konektörlere kıyasla, delikten geçmeli lehim pimleri, titreşim altında daha güçlü takma kuvveti direnci ve daha iyi uzun vadeli lehim güvenilirliği sağlar.

3. EMI Kontrolü İçin Ekranlı Konektör Gövdesi

Kalay kaplamalı pirinç ekran, özellikle aşağıdaki durumlarda elektromanyetik girişimi azaltmaya yardımcı olur:

• endüstriyel kontrol kartları,
• iletişim terminalleri,
• anahtarlama ekipmanları,
• elektrik gürültülü kurulumlar.

4. Harici Manyetik Tasarım Uyumluluğu

Jak gövdesine entegre bir transformatör bulunmadığından, mühendisler şunları optimize edebilir:

• LAN izolasyon transformatörü yerleşimi,
• ortak mod şok seçimi,
• aşırı gerilim koruma stratejisi,
• PHY iz empedans yönetimi.

5. Geniş Sıcaklık Dayanımı

Ticari ve endüstriyel ağ donanımları için uygun, -40°C ila +85°C arasında derecelendirilmiştir.

Teknik Özellikler

LPJE501DNL Tek Portlu RJ45 Konektör Çizimi

Mühendisler Neden Manyetik Olmayan RJ45 Jaklarını Seçer

PCB Ethernet konektörü seçerken, birçok tasarımcı büyük entegre manyetik bir jaka ihtiyaç duymaz. Bunun yerine şunlara ihtiyaç duyarlar:

• daha düşük konektör profili,
• daha basit iç yapı,
• azaltılmış BOM maliyeti,
• özel transformatör özgürlüğü,
• ve özel LAN devresi etrafında daha kolay sinyal yönlendirme.

LPJE501DNL, özellikle bu tür Ethernet anakart mimarisi için geliştirilmiştir.

Temel Mühendislik Avantajları


1. Entegre Manyetik Yok

• harici transformatör/şok tasarım özgürlüğü sağlar
• özel Ethernet PHY düzenleri için uygundur


2. Ekranlı Metal Gövde

• EMI bastırmasını iyileştirir
• endüstriyel ekipmanlarda sinyal kararlılığını korumaya yardımcı olur


3. Delikten Geçmeli THT Montajı

• SMT modüler jaklardan daha güçlü PCB sabitleme
• tekrarlanan kablo takma ortamları için ideal


4. Yukarı Doğru Mandal + Yan Giriş Dik Açı

• standart yatay muhafaza uyumluluğu
• kolay arka panel RJ45 erişimi


5. LED Tasarımı Yok

• daha temiz ön panel
• azaltılmış dahili bileşen karmaşıklığı

LPJE501DNL RJ45 Modüler Jak Hakkında Sıkça Sorulan Sorular

1. "Entegre manyetikler olmadan" ne anlama gelir?

Bu, RJ45 konektörünün jak gövdesi içinde Ethernet izolasyon transformatörü veya ortak mod şoku içermediği anlamına gelir. Bu manyetik bileşenler PCB üzerinde ayrı olarak tasarlanır.

2. LPJE501DNL Gigabit Ethernet için uygun mudur?

Evet. 10/100/1000 Base-T Ethernet ağ uygulamalarını destekler.

3. LPJE501DNL ekranlı mıdır?

Evet. EMI direncini artırmak için kalay kaplamalı pirinç ekranlı bir gövde kullanır.

4. LPJE501DNL LED göstergeleri içerir mi?

Hayır. Bu sürüm LED'siz olarak tasarlanmıştır.

5. LPJE501DNL YKU-8208ENL ile uyumlu mudur?

Evet. Mekanik ve elektriksel olarak uyumlu bir yedek olarak yaygın şekilde kullanılır.

LPJE501DNL Fiyatı, Veri Sayfası veya Ücretsiz Numuneler İsteyin

Ethernet PCB projeniz için entegre manyetikler olmadan güvenilir bir LPJE501DNL RJ45 Modüler Jak tedarikçisi mi arıyorsunuz?

Şunları sağlıyoruz:

• fabrika doğrudan fiyatlandırması,
• mühendislik çizim desteği,
• uyumlu yedek yardımı,
• OEM/ODM özelleştirmesi,
• ve toplu üretim teslimatı.

En son LPJE501DNL fiyat teklifini, veri sayfasını ve numune bulunurluğunu almak için şimdi bizimle iletişime geçin.
