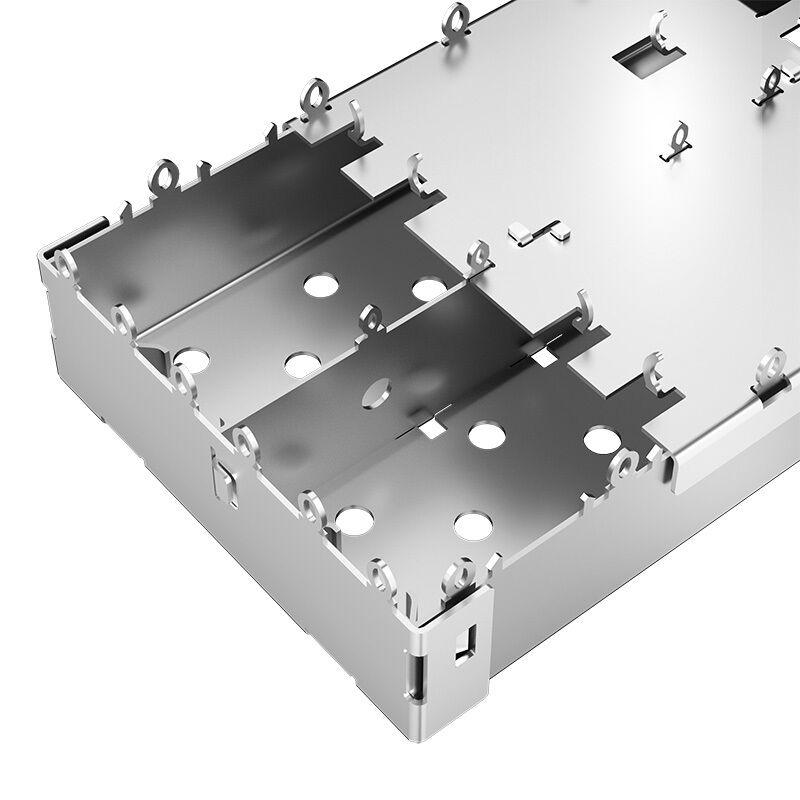

LP12AC02000B Çift Bağlantı Noktalı 1x2 Presle Geçmeli SFP Kafesi, Işık Borusu Olmadan


LP12AC02000B, EMI yaylı parmaklı 1x2 pres-fit SFP yuvası, nikel kaplama bakır alaşımlı yapı, 4Gb/s standart SFP uyumluluğu, soğutucu yok ve kompakt optik alıcı-verici port entegrasyonu için tepsi ambalajı.

LP12AC02000B 1x2 SFP Yuvası EMI Yaylı Parmaklı Genel Bakış

LP12AC02000B bir EMI yaylı parmaklı 1x2 standart SFP yuvası, güvenilir mekanik tutma, kararlı topraklama sürekliliği ve geliştirilmiş elektromanyetik parazit bastırma gerektiren kompakt takılabilir optik alıcı-verici arayüz uygulamaları için geliştirilmiştir.

Üretilmiştir nikel kaplama bakır alaşımı ve tasarlanmıştır pres-fit uyumlu pin sonlandırma, bu çift portlu SFP yuvası, büyük ölçekli otomatik montajı basitleştirirken dayanıklı PCB montaj performansı sunar. Entegre EMI yaylı parmakları, yuva ve çerçeve paneli arasındaki iletken teması artırarak iletişim donanımında ön port EMI sızıntısını azaltmaya yardımcı olur.

Bir 4Gb/s maksimum önerilen uygulama hızı, ışık borusu yok, entegre soğutucu yok ve geniş bir -55°C ila +105°C çalışma sıcaklığı aralığı, LP12AC02000B, alan verimliliği ve koruma kararlılığının gerekli olduğu telekom kartları, fiber medya dönüştürücüler, endüstriyel Ethernet cihazları ve standart SFP optik uplink ekipmanları için uygundur.

1x2 Pres-Fit SFP Yuvası Özellikleri

LP12AC02000B SFP Yuvası Çizim - Önerilen PCB Yerleşimi

Mekanik ve Tasarım Parametreleri

LP12AC02000B, kararlı takma hizalaması ve profesyonel donanım platformlarıyla güvenilir uyumluluk sağlamak için hassas boyutlu kontrol ile üretilmiştir:

• Bileşen Yüksekliği: 9,75 mm
• Bileşen Genişliği: 28,75 mm
• Genel Montaj Uzunluğu: 50,00 mm
• Konnektör Delik Çapları: Ø0,95 ± 0,05 mm (12 pozisyon), Ø1,05 ± 0,05 mm (18 pozisyon)
• EMI Koruması: Entegre EMI yaylı parmaklar, geliştirilmiş elektromanyetik bastırma için sürekli iletken çerçeve teması sağlar
• PCB Uygulaması: Belirlenmiş bileşen boş bırakma bölgeleri olan tek taraflı PCB uygulamaları için önerilir
• Genel Toleranslar: X ±0,20, XX ±0,15, XXX ±0,10

LP12AC02000B 1x2 SFP Yuvası Ambalaj Detayları

Depolama, dahili taşıma ve toplu nakliye sırasında boyutsal tutarlılığı ve mekanik korumayı sağlamak için LP12AC02000B, OEM üretimi ve depo yönetimi için uygun standart endüstriyel tepsi ambalajında tedarik edilir.

• Ambalaj Tipi: Tepsi Ambalajı
• Tepsi Başına Miktar: 28 ADET
• Tepsi İstifleme Yapılandırması: 8 Üst Üste Tepsi
• Kutu Başına Toplam Miktar: 224 ADET
• Tepsi Yönü: Daha iyi istifleme kararlılığı için Alternatif 180° döndürme
• Dış Karton Boyutları: 340 mm (U) × 265 mm (G) × 200 mm (Y)

Bu ambalaj düzenlemesi, sevkiyat sırasında EMI yay yapısının deformasyon riskini en aza indirmeye yardımcı olurken, toplu montaj ortamları için sayım verimliliğini ve üretim hattı malzeme kontrolünü iyileştirir.
