Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: SGS, UL,CE, ISO9001:2008,REACH
Model numarası: LPJ46204AENL
belge: LPJ46204AENL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $1.1-$4.5
Ambalaj bilgileri: Tepsi
Teslim süresi: Bugün stok gemisinde
Ödeme koşulları: TT, Net30/60/90 gün
Yetenek temini: 208K/Ay
Parça Numarası: |
LPJ46204AENL |
Bağlayıcı Türü: |
RJ45 Çok Bağlantı Noktalı Jak |
Uyumlu Markalar: |
Nabız |
Port sayısı: |
1x4 |
Mandal: |
Aşağı |
Veri Hızı: |
100Base-T |
Yetki Belgesi: |
Olmayan |
Led seçeneği: |
İle |
EMl Sekmeler: |
İle |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma sıcaklığı aralığı: |
0°C ila +70°C |
Parça Numarası: |
LPJ46204AENL |
Bağlayıcı Türü: |
RJ45 Çok Bağlantı Noktalı Jak |
Uyumlu Markalar: |
Nabız |
Port sayısı: |
1x4 |
Mandal: |
Aşağı |
Veri Hızı: |
100Base-T |
Yetki Belgesi: |
Olmayan |
Led seçeneği: |
İle |
EMl Sekmeler: |
İle |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma sıcaklığı aralığı: |
0°C ila +70°C |

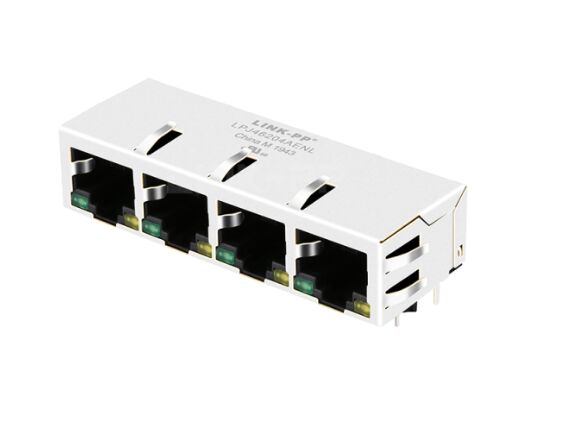

LPJ46204AENL, 10/100 Base-TX Ethernet için entegre manyetik ile 1x4 port delikli RJ45 konektörüdür. SOHO, LOM, merkezler ve anahtarlar için idealdir.
BuLPJ46204AENL manyetik RJ45 konektörükompakt, yüksek güvenilirlikEntegre manyetik ile 1x4 port Ethernet jack, için tasarlanmış10/100 Temel-TXSabit sinyal iletimi, EMI koruması ve kolay PCB entegrasyonu için tasarlanmıştır.
Birdelikli montaj tasarımı,90° dik açı yönü,Yan giriş PCB montaj stili, veYeşil/sarı LED göstergeler, LPJ46204AENL,SOHO cihazları, LAN-on-Motherboard (LOM) sistemleri, merkezler ve anahtarlar.
| Ürün | Spesifikasyon |
|---|---|
| Bölüm Numarası | LPJ46204AENL |
| Bağlantı tipi | Jack! |
| Liman Sayısı | 1x4 Liman |
| Ethernet Hızı | 10/100 Temel-TX |
| Montaj Tipi | Çukurdan |
| Yönlendirme | 90° açı (sağda) |
| PCB Montajı Tarzı | Yan Giriş |
| Koruma | EMI Tab'ları ile |
| LED | Yeşil/Sarı |
| Kilitle. | Yere yat. |
| Çalışma sıcaklığı | 0°C - 70°C |
| Uygunluk | IEEE 802.3, RoHS, UL |
|
|
|
|
LPJ46204AENL, ilgili Hızlı Ethernet frekans aralığında istikrarlı Ethernet performansını desteklemek için tasarlanmıştır.Elektriksel özellikleri, tutarlı sinyal bütünlüğü ve güvenilir yalıtım gerektiren tasarımlar için uygundur.
25°C'de elektrik özellikleri
1. Dönüş oranı (± 2%):
2Açık devre indüktansı (OCL):350 μH Min @ 100 kHz, 0.1 V, 8 mA DC Bias
3Ekleme kaybı:1 ila 100 MHz: -1,0 dB Max
4Geri dönüş kaybı:
5Karşılıklı ses:
6- Ortak Mod Reddedilme:
7İpot:1500V AC, 6S, 1mA
|
|
LPJ46204AENL dayanıklılık ve üretim uyumluluğu için tasarlanmıştır. Malzemeleri ve boyutları üretim ortamlarında güvenilir performansı destekler.
BuLPJ46204AENLYüksek performanslı 1x4 portlu entegre RJ45 konektörüdür ve 10/100 Base-TX uygulamaları için tasarlanmıştır.Bu bileşen PCB ayak izini ve EMI müdahalesini önemli ölçüde azaltır, bu nedenle, merkezler, anahtarlar ve ADSL modemleri gibi yüksek yoğunluklu ağ donanımı için ideal bir seçimdir.
LPJ46204AENL, modemler, merkezler, anahtarlar ve LOM uygulamaları gibi cihazlarda 10/100 Base-TX Ethernet bağlantıları için kullanılan manyetik RJ45 konektörüdür.
Evet, bir RJ45 konektörüdür ve manyetik birleştirilmiş, bu da Ethernet arayüzünün tasarımını basitleştirmeye yardımcı olur.
90° dik açılı, yan giriş PCB yönelimi olan bir delikli montaj türü kullanır.
Sağlanan özellikler,LAN Ethernet (PoE olmayan), bu yüzden PoE olmayan uygulamalar için tasarlanmış.
İşini0°C - 70°C.
