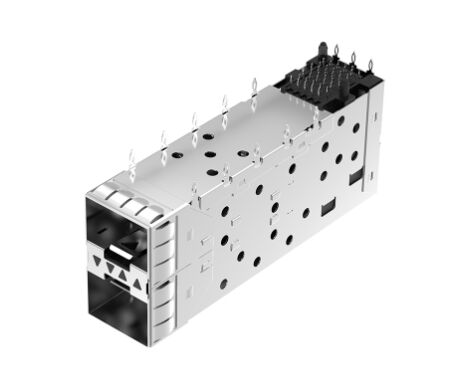

LP21BC01101 2x1 SFP+ LightPipe ve EMI Yaylı Kafes Konnektörü

BuLP21BC01101 SFP+ Kafesbir2x1 port yığılmış SFP+ kafes bağlantı sistemigüvenilir sinyal bütünlüğü, güçlü EMI koruması ve verimli ön panel optik / alıcı hizalama gerektiren kompakt, yüksek hızlı ağ donanımı için tasarlanmıştır.ışık borusu desteği,delikli basınçlı PCB sonlandırması, veEMI yayları, bu kafes, mekanik istikrarın ve kart düzeyinde performansın önemli olduğu modern ağ ekipmanları için çok uygundur.

Çizime göre, bu parça bir2x1 SFP+ kafes bağlantısı bileşeniileiki yığılmış port, hala çift portlu bağlantıya ihtiyaç duyan uzay bilinçli tasarımlar için pratik bir çözüm haline getirir. Kafes yapısı ve EMI odaklı tasarım, zorlu ortamlarda istikrarlı işleyişi desteklemeye yardımcı olur.

2x1 SFP+ Kafes Bağlayıcısının Teknik Spesifikasyonları

LP21BC01101 SFP+ Kafes Çizimi - Önerilen PCB Düzeni

Ana Özellikler ve Faydaları

• Yüksek hızlı veri performansı:Verim hızları için optimize edilmiş16 Gb/s, yüksek bant genişliği uygulamaları için SFP + standartlarını destekler.
• Entegre ışık boruları:Liman faaliyetinin net, gerçek zamanlı görsel durum göstergesi için yerleşik ışık boruları özellikleri, sistem izlemesini kolaylaştırır.
• Üstün EMI Koruması:DonanımlıEMI Yaylarıendüstride önde gelen elektromanyetik müdahale sınırlama için, gürültülü ortamlarda sinyal bütünlüğünü sağlamak için.
• Yer tasarrufu yapan yığılmış tasarım:Bu2x1 port yapılandırmasıPCB'deki port yoğunluğunu en üst düzeye çıkarır ve daha kompakt ağ ekipmanı tasarımlarına izin verir.
• Lehimsiz Baskı Bağlantısı Sonlandırma:Basılı devre kartlarında kolay, güvenilir ve tekrarlanabilir kurulum için delikli baskı-düzeltme yöntemi kullanır.
• Endüstriyel Dayanıklılık:Geniş bir çalışma sıcaklık aralığı için tasarlanmıştır-40°C ila +85°C, hem ticari hem de endüstriyel seviyede ortamlar için uygundur.

SFP + Kafes Bağlantısı Tipik Uygulamalar

LP21BC01101 SFP+ kafesi aşağıdakiler de dahil olmak üzere yüksek güvenilirlik sektörleri için tasarlanmıştır:

• Ağ Altyapısı:Enterprise anahtarları, yüksek hızlı yönlendiriciler ve merkezler.
• Veri Merkezleri:Depolama Alan Ağları (SAN), sunucular ve Ağ Bağlı Depolama (NAS).
• Telekomünikasyon:Merkez istasyonları, optik taşıma ekipmanları ve geniş bant erişimi.
• Endüstriyel Bilgisayar:Yüksek hızlı veri alma ve endüstriyel Ethernet sistemleri.

LP21BC01101 2x1 SFP+ Kafes hakkında sık sorulan sorular

LP21BC01101 SFP + Kafes, kompakt, EMI bilinçli, yüksek hızlı 2 portlu SFP + kafes çözümü, güvenilir PCB montajı ve ışık borusu uyumluluğu isteyen mühendisler ve sistem tasarımcıları için tasarlanmıştır.

1LP21BC01101 nedir?

LP21BC01101 bir2x1 yığılmış SFP+ kafes bağlantı sistemiYüksek hızlı ağ uygulamaları için tasarlanmıştır.

2LP21BC01101 ışık borusunu destekler mi?

Evet, bu model belirtilmiştir.ışık borusuylaDestek.

3Maksimum veri hızı nedir?

BelirtilenMaksimum veri hızı 16 Gb/s'dir..

4Ne tür bir sonlandırma yöntemi kullanıyor?

Kullanılıyor.delikli baskı cihazıBasılı devre kartına bağlantı.

5Isıtma lavabosu da dahil mi?

Hayır, bu model belirtilmiştirSıcaklık borusu olmadan.

6Hangi EMI özelliğini kullanıyor?

EMI sınırlama özelliği tipi:EMI yayları.
