Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: RoHS
Model numarası: L834-1K1T-S7
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 65/780 adet
Fiyat: $0.6-$1.0
Ambalaj bilgileri: Bant ve Makara （65X12=780）
Teslim süresi: 3-5 gün
Ödeme koşulları: D/A,D/P
Yetenek temini: 5kk/ay
Ürün Tipi: |
Gigabit RJ45 MagJack |
P/N: |
L834-1K1T-S7 |
Hız: |
1000base-T |
LED Rengi: |
YG/G |
Bağlantı noktası yapılandırması: |
Sekmek |
Yükseklik profili: |
Orta düzlem |
EMI sekmeleri: |
Evet |
Rohs Uyumlu: |
Evet |
Ürün Tipi: |
Gigabit RJ45 MagJack |
P/N: |
L834-1K1T-S7 |
Hız: |
1000base-T |
LED Rengi: |
YG/G |
Bağlantı noktası yapılandırması: |
Sekmek |
Yükseklik profili: |
Orta düzlem |
EMI sekmeleri: |
Evet |
Rohs Uyumlu: |
Evet |

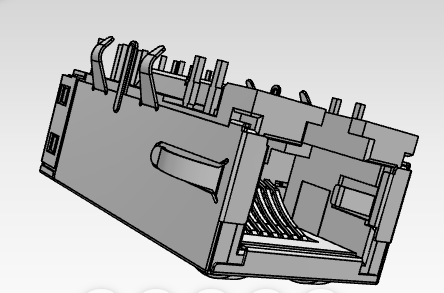

Bel Fuse L834-1K1T-S7, Gigabit Ethernet (1000BASE-T) uygulamaları için tasarlanmış yüksek performanslı bir MagJack'tir.Düşük Profil / Orta Uçak RJ45 konektörü, PCB ayak izini azaltan entegre manyetik özelliklere sahiptir, sinyal bütünlüğünü iyileştirir ve sağlam EMI uyumluluğunu sağlar.
Açık bir ağ durumu göstergesi için yerleşik Sarı-Yeşil/Yeşil (YG/G) LED'ler ve üstün gürültü koruması için sağlam EMI sekmeleri ile donatılmıştır.L834-1K1T-S7 kurumsal ağ için çok güvenilir, telekomünikasyon ve endüstriyel bilgisayar uygulamaları.
Eğer bir şey arıyorsanız1000BASE-T MagJack 1x1kompakt bir ayak izi ve entegre manyetik işlevselliğe sahip bir konektör,L834-1K1T-S7Performans ve tasarım basitliği arasında pratik bir denge sağlar.
Bu MagJack özellikle ihtiyaç duyduğunuzda kullanışlıdır:
| Spesifikasyon | Değer |
|---|---|
| Üreticinin parça numarası | L834-1K1T-S7 |
| Ürün Türü | MagJacks (ICM) |
| Liman sayısı | 1 × 1 (Tek Liman) |
| Ethernet Hızı | 1000BASE-T (Gigabit Ethernet) |
| Port Yapılandırması | Alt Sekme |
| Yükseklik Profili | Orta düzlem / Düşük profilli (NanoJack) |
| LED göstergeler | Evet (YG/G ️ Sol: Yeşil, Sağ: İki Renkli Sarı ve Yeşil) |
| PoE Rating | Non-PoE |
| Montaj Tipi | Hole Mount (THT) üzerinden |
| Çalışma sıcaklığı | 0°C'den +70°C'ye kadar (Ticari sınıf) |
| EMI Tabları | - Evet. |
| OCL (Açık Döngü İndüktansi) | 350μH Min. (@ 100kHz, 100mV, 8mA DC Bias) |
| İzolasyon Voltajı (HIPOT) | 1500 Vrms (IEEE 802.3 Uyumlu) |
| Kontakte Yapıştırma | 30 Mikro Santimlik Sert Altın |
| RoHS Uyumlu | - Evet. |
| Sertifikalar | UL Tanınmış (#E196366 & E169987), FCC Uyumlu |
| Uygulama | Gigabit Ethernet Ağı Ekipmanı |
| Tipik Cihazlar | Değiştiriciler, Yönlendiriciler, Endüstriyel Ethernet Aygıtları, Gömülü Sistemler, Ağ Aygıtları |
| Entegre manyetik | - Evet. |
| Koruma | EMI Tab'ları ile kalkanlı RJ45 |
| Bağlantı tipi | Entegre manyetik ile RJ45 MagJack |
| Ethernet Standartı | IEEE 802.3ab 1000BASE-T |
| PCB Montajı | Çukurlu Lehimleme |
| Çevreye Uygunluk | RoHS, kurşunsuz |
| Ticari kullanılabilirlik | OEM, ODM ve Değiştirme Tasarımları için Uygun |
| Parametreler | Test koşulları / frekans aralığı | Spesifikasyon |
|---|---|---|
| Desteklenen Ağ | - Evet. | Gigabit Ethernet (4 Kanal: TP1, TP2, TP3, TP4) |
| Dönüş oranı | Dört Kanal | 1CT: 1CT ±2% |
| Açık devre indüktansı (OCL) | 100kHz, 100mVrms, 8mA DC Bias (0°C'den +70°C'ye) | 350μH MIN |
| Ekleme Kaybı | 0.1MHz 1MHz | -1.1dB MAX |
| 1MHz 65MHz | -0.5dB MAX | |
| 65MHz 100MHz | -0.8dB MAX | |
| 100MHz 125MHz | -1.2dB MAX | |
| Geri dönüş kaybı (MIN @ 100Ω ± 15%) | 0.5MHz 40MHz | -18dB MIN |
| 40MHz 100MHz | -12 + 20LOG ((f/80MHz) dB MIN | |
| CM'den CM'ye Reddedilme | 100kHz 100MHz | -30dB MIN |
| CM'den DM'ye Reddedilme | 100kHz 100MHz | -35dB MIN |
| Karşılıklı ses | 1MHz 100MHz | -30dB MIN |
| İzolasyon Voltajı (HIPOT) | % 100 Üretim Test Edildi (IEEE 802.3 Uyumlu) | 1500Vrms |
BuL834-1K1T-S7 MagJackaşağıdakiler de dahil olmak üzere çok çeşitli Ethernet özellikli cihazlar için uygundur:
L834-1K1T-S7 MagJack, YG / G LED'leri, sekme aşağı tasarımı, düşük profilli yükseklik, EMI sekmeleri, delikli montaj ve RoHS uyumluluğu ile 1000BASE-T 1x1 entegre konektör modülüdür.
L834-1K1T-S7birMagJack (ICM)için tasarlanmıştır1000BASE-T Gigabit Ethernetbir uygulama1X1 port yapılandırması.
Evet.L834-1K1T-S7 MagJackiçerirYG/G LED'leriLiman durumunu belirtmek için.
Hayır, bu kısımNon-PoE.
Birdelikli montajTasarım.
Evet.L834-1K1T-S7- Evet.RoHS uyumlu.
