Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: Hx5084nlt
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 10 adet
Fiyat: $0.57
Ambalaj bilgileri: Bant ve Makara
Teslim süresi: 3 gün içinde stok gemisinde
Ödeme koşulları: L/C,D/A,D/P,T/T,Western Union
Yetenek temini: 5kk/ay
P/N: |
Hx5084nlt |
Ağ hızı: |
10/100/1000Base-T (Gigabit Ethernet) |
Bağlantı noktası yapılandırması: |
Tek Bağlantı Noktalı (1x1) |
Çalışma Sıcaklığı: |
−40°C ila +85°C (Endüstriyel Sınıf) |
Montaj Tipi: |
Yüzey Montaj Aygıtı (SMD) |
Açık Devre Endüktansı (OCL): |
Minimum 350 µH |
İzolasyon voltajı: |
Minimum 1500 VRMS |
Ağ standardı: |
IEEE 802.3 spesifikasyonları |
P/N: |
Hx5084nlt |
Ağ hızı: |
10/100/1000Base-T (Gigabit Ethernet) |
Bağlantı noktası yapılandırması: |
Tek Bağlantı Noktalı (1x1) |
Çalışma Sıcaklığı: |
−40°C ila +85°C (Endüstriyel Sınıf) |
Montaj Tipi: |
Yüzey Montaj Aygıtı (SMD) |
Açık Devre Endüktansı (OCL): |
Minimum 350 µH |
İzolasyon voltajı: |
Minimum 1500 VRMS |
Ağ standardı: |
IEEE 802.3 spesifikasyonları |

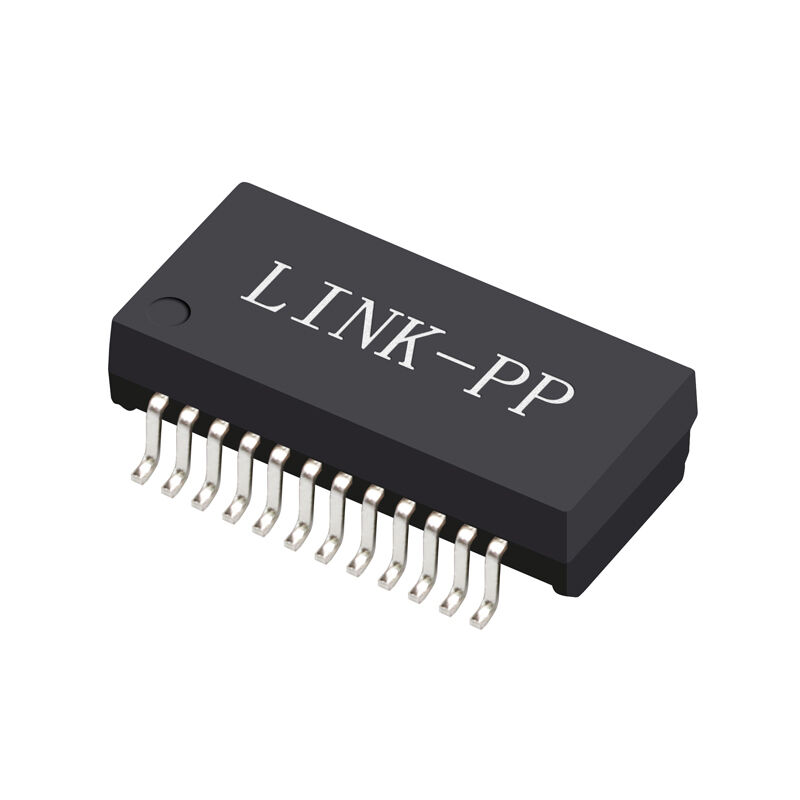

HX5084NLT, sağlam Ethernet tasarımları için 1:1 dönüş oranına, geniş sıcaklık aralığına ve IEEE 802.3 uyumluluğuna sahip tek bağlantı noktalı endüstriyel sınıf 1000Base-T LAN transformatörüdür.
HX5084NLT, yüzeye montaj (SMD/SMT) uygulamaları için tasarlanmış endüstri standardı, yüksek güvenilirliğe sahip Tek Bağlantı Noktalı Gigabit Ethernet (1000Base-T) LAN Transformatörüdür. Zorlu ortamlara dayanacak şekilde tasarlanan bu ürün, −40°C ile +85°C arası endüstriyel çalışma sıcaklığı aralığına sahiptir.
IEEE 802.3 spesifikasyonlarıyla tam uyumlu olan bu 1:1 oranlı manyetik modül, sağlam sinyal bütünlüğü ve üstün elektriksel izolasyon sağlamak için kanıtlanmış bir çözümdür. Aşırı sıcaklıklara maruz kalan endüstriyel kontrol sistemlerinde, kurumsal yönlendiricilerde, ağ anahtarlarında ve telekomünikasyon anakartlarında kullanılmak üzere mühendisler tarafından yaygın olarak benimsenmiştir.
Aşağıdaki elektriksel özellikler geçerlidir:Aksi belirtilmedikçe +25°C.
| Parametre | Şartname |
|---|---|
| Çalışma Sıcaklığı | −40°C ila +85°C |
| Dönüş Oranı | 1:1 ±%2 |
| Polarite | Şematik başına |
| Ekleme Kaybı | 100 kHz: −1,2 dB maks; 1–125 MHz: −0,2 − 0,002·f^1,4 dB maks |
| Geri Dönüş Kaybı (Z OUT = 100 OHM ±%15) | 0,1–40 MHz: −16 dB dk; 40–100 MHz: −10 + 20·LOG10(f/80 MHz) dB dk. |
| Endüktans (OCL), Medya Tarafı | 350 µH dk |
| OCL Test Durumu | 100 kHz, 100 mVrms, 8 mA DC öngerilimli |
| Çapraz Konuşma, Bitişik Kanallar | 1 MHz: −50 dB dk; 10–100 MHz: −55 + 22·LOG10(f/10) dB dk. |
| Ortak Mod Reddetme Oranı | 2 MHz: −50 dB dk; 30–200 MHz: −15 + 20·LOG10(f/200) dB dk. |
| Giriş-Çıkış İzolasyonu | 1500 VRMS dk @ 60 saniyede |
HX5084NLT, yüksek hacimli üretim ve uzun vadeli güvenilirlik için tasarlanmıştır.
HX5084NLT, kompakt, güvenilir ve endüstriyel sınıf manyetiklere ihtiyaç duyan Ethernet özellikli sistemler için güçlü bir seçimdir.
Yaygın uygulamalar şunları içerir:
Ürün mühendisleri ve satın alma ekipleri için HX5084NLT, aşağıdaki özellikleri bir araya getirdiği için öne çıkıyor:standartlaştırılmış 1000Base-T uyumluluğuileendüstriyel sıcaklığa dayanıklılıkVeSMT montaj kolaylığı. Bu, onu özellikle pano alanının sınırlı olduğu ancak güvenilirliğin tehlikeye atılamayacağı tasarımlarda kullanışlı kılar.
Güçlü geri dönüş kaybı, çapraz konuşma ve ortak mod reddetme performansı, temiz sinyal iletimini desteklemeye yardımcı olurken, 1500 VRMS izolasyon derecesi, sistem entegrasyonu için ekstra bir koruma katmanı ekler.
Evet. HX5084NLT aşağıdakiler için tasarlanmıştır:1000Base-T Gigabit Ethernetbaşvurular ve buluşmalarIEEE802.3özellikler.
Çalışma sıcaklığı aralığı−40°C ila +85°CEndüstriyel ve geniş sıcaklıktaki ortamlar için uygun hale getirir.
Evet. Bu biryüzeye monte (SMT) LAN transformatörüOtomatik PCB montajını ve kompakt düzenleri destekleyen.
Evet. HX5084NLTRoHS uyumlu.
Giriş-çıkış izolasyonu60 saniye boyunca minimum 1500 VRMS.
