Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: LPJK9093AONL
belge: LPJK9093AONL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.5-$2.1
Ambalaj bilgileri: Tepsi
Teslim süresi: 3 gün içinde stok gemisinde
Ödeme koşulları: TT, Net30/60/90 gün
Yetenek temini: 500.000/Ay
Parça numarası: |
LPJK9093AONL |
Ürün Tipi: |
10GBASE-T RJ45 Konektörü |
Uyumlu Markalar: |
Nabız |
Port sayısı: |
1x1 |
Mandal: |
Yukarı |
Veri Hızı: |
10GBASE-T |
Yetki Belgesi: |
PoE++ |
Led seçeneği: |
İle |
EMl Sekmeler: |
İle |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma Sıcaklığı Aralığı: |
0°C ila +70°C |
Parça numarası: |
LPJK9093AONL |
Ürün Tipi: |
10GBASE-T RJ45 Konektörü |
Uyumlu Markalar: |
Nabız |
Port sayısı: |
1x1 |
Mandal: |
Yukarı |
Veri Hızı: |
10GBASE-T |
Yetki Belgesi: |
PoE++ |
Led seçeneği: |
İle |
EMl Sekmeler: |
İle |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma Sıcaklığı Aralığı: |
0°C ila +70°C |

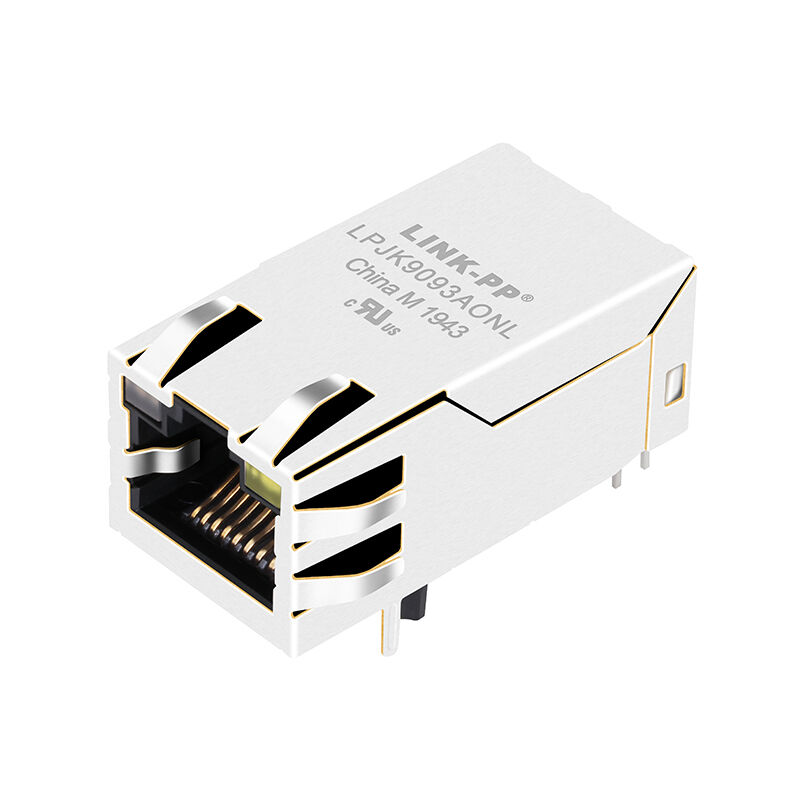

LPJK9093AONL, entegre manyetiklere, 1x1 bağlantı noktasına, yandan girişli delik tasarımına, 802.3bt desteğine, 180μH OCL'ye ve yüksek güçlü Ethernet uygulamaları için Turuncu ve Yeşil/Sarı LED göstergelere sahip bir 10G Base-T PoE++ RJ45 konektörüdür.
| Kategori | Şartname | Detaylar |
|---|---|---|
| Genel ve Mekanik Yapılandırma | Üretici | LINK-PP ULUSLARARASI TEKNOLOJİ CO., LIMITED |
| Parça Numarası | LPJK9093AONL | |
| Bağlayıcı Türü | Entegre Manyetikli RJ45 Jakı | |
| Bağlantı Noktası Sayısı | 1×1 (Tek Bağlantı Noktası) | |
| Bağlantı Noktası başına çekirdek | 8 | |
| Pozisyon / Kişi Sayısı | 10P8C | |
| Ethernet Hızı | 10G Taban-T | |
| Montaj Tipi | Açık Delikten (THT) | |
| PCB Montaj Açısı | Yan Giriş (90° Sağ Açı) | |
| Mandal Yönü | YUKARI Sekme | |
| Kalkan EMI Sekmeleri | Dahil (Sekmeli) | |
| Boyutlar (U × G × Y) | 32,50 mm × 16,60 mm × 13,50 mm (1,280" × 0,654" × 0,531") | |
| Elektriksel ve Manyetik Özellikler (@25°C) | Uygulama Protokolü | Ethernet (PoE++) |
| Dönüş Oranı (RX/TX) | 1CT : 1CT (±%2) | |
| Endüktans (OCL) | 180 µH MIN @ 100 kHz, 0,1 Vrms | |
| PoE Derecelendirmesi | 1,0A MAX @ 57VDC Sürekli (IEEE 802.3bt Uyumlu) | |
| Hipot İzolasyon Testi | 1500 Vrms | |
| Ekleme Kaybı | -3,0 dB MAKS @ 100 kHz; -1,0 dB MAKS @ 1~100 MHz; -3,0 dB MAKS @ 100~500 MHz |
|
| İade Kaybı | -22 dB MIN @ 1~100 MHz; -22 + 18,27 × LOG(f/100) dB @ 100~500 MHz |
|
| Çapraz konuşma | -28 dB MIN @ 1~100 MHz; -19 dB MIN @ 100~500 MHz |
|
| CDMR | -30 dB MIN @ 1~250 MHz; -22 dB MIN @ 250~500 MHz |
|
| Malzemeler ve Kaplama | Muhafaza Malzemesi | Termoplastik, UL 94V-0 Sınıfı |
| Kontak / Kalkan Taban Malzemesi | Bakır Alaşımı | |
| Kalkan Kaplama | Nikel | |
| Temas Temas Alanı Kaplaması | Altın 6μ" MIN (Opsiyonel 15μ" / 30μ") | |
| LED Özellikleri | Sol LED (İki Renkli) | Turuncu / Yeşil |
| Yeşil LED | Pin 20 (+), Pin 19 (-), Dalga Boyu 565 nm | |
| Turuncu LED | Pin 20 (-), Pin 19 (+), Dalga Boyu 610 nm | |
| Sağ LED | Sarı | |
| Sarı LED | Pin 18 (+), Pin 17 (-), Dalga Boyu 585 nm | |
| İleri Gerilim (VF) | 1.8V ~ 2.6V @ 20mA | |
| Ters Kaçak Akım (IR) | 10 µA MAKS @ VR = 5V | |
| Çevre ve Lehimleme Yönergeleri | Çalışma Sıcaklığı Aralığı | 0°C ila +70°C |
| Dalga Lehimleme Sıcaklığı | 265°C Maksimum 5 Saniye | |
| RoHS Uyumluluğu | RoHS (2011/65/EC) ile uyumlu | |
| IEEE Standart Uyumluluğu | IEEE 802.3bt (PoE++) | |
| UL Tanıma | UL Dosya No. E484635 |
LINK-PP LPJK9093AONL, modern yüksek hızlı, yüksek güçlü ağ oluşturmanın aşırı taleplerini karşılamak üzere tasarlanmış birinci sınıf, aktif durumdaki bir 10G Base-T RJ45 konektörüdür. Entegre manyetiklere ve sağlam PoE++ (IEEE 802.3bt) özelliklerine sahip bu 1x1 portlu delikli jak, 57VDC'de 1,0A'ya kadar sürekli akımı güvenli bir şekilde sağlar.
Yan giriş (90° dik açı) yapılandırması, "Mandallama" yönlendirmesi ve entegre EMI koruma tırnaklarıyla tasarlanan LPJK9093AONL, Anakart Üzerinde LAN (LOM), SOHO modemler, kurumsal anahtarlar ve kusursuz 10 Gigabit Ethernet performansı gerektiren yeni nesil telekom ekipmanları için nihai çözümdür.
LPJK9093AONL PoE++ RJ45 konektörüyandan girişli dik açılı yapıkompakt kart düzenlerini ve verimli ön panel entegrasyonunu destekler.mandallamayönlendirme, ağ ürünlerine ekleme ve saklamayı basitleştirirken,EMI kalkanı sekmelerigürültülü elektriksel ortamlarda bağışıklığı artırır.
LPJK9093AONL PoE++ RJ45 konektörü yaygın olarak aşağıdakilerde kullanılır:
LPJK9093AONL, anahtarlar, yönlendiriciler, erişim noktaları ve SOHO ağ cihazları gibi PoE++ Ethernet uygulamaları için tasarlanmış entegre manyetiklere sahip bir 10G Base-T RJ45 konektörüdür.
Evet. 57VDC'de 1,0A'e kadar maksimum sürekli akımla IEEE 802.3bt PoE++'yı destekler.
Evet. 10G Base-T yüksek hızlı Ethernet iletimi için tasarlanmıştır.
Açık delikli, yandan girişli, dik açılı montaj stili kullanır.
Evet. Durum göstergesi için bir Turuncu/Yeşil iki renkli LED ve bir Sarı LED içerir.
