RB1-1D6B8V1A 8 Pin RJ45 Tab aşağı ATMEGA32U2-AUR ATX Anakart

RB1-1D6B8V1A 8 Pin rj45 Tab-aşağı ATMEGA32U2-AUR ATX Anakart

Hızlı Ayrıntılar

1.10 / 100Base-T Tek Bağlantı Noktası Rj45 Sekme Aşağı Uygulamaları

2.1X1, İÇ.MAG., LED, TERS MANDAL

3.RB1-1D6B8V1A 【Tasarım Modeli】

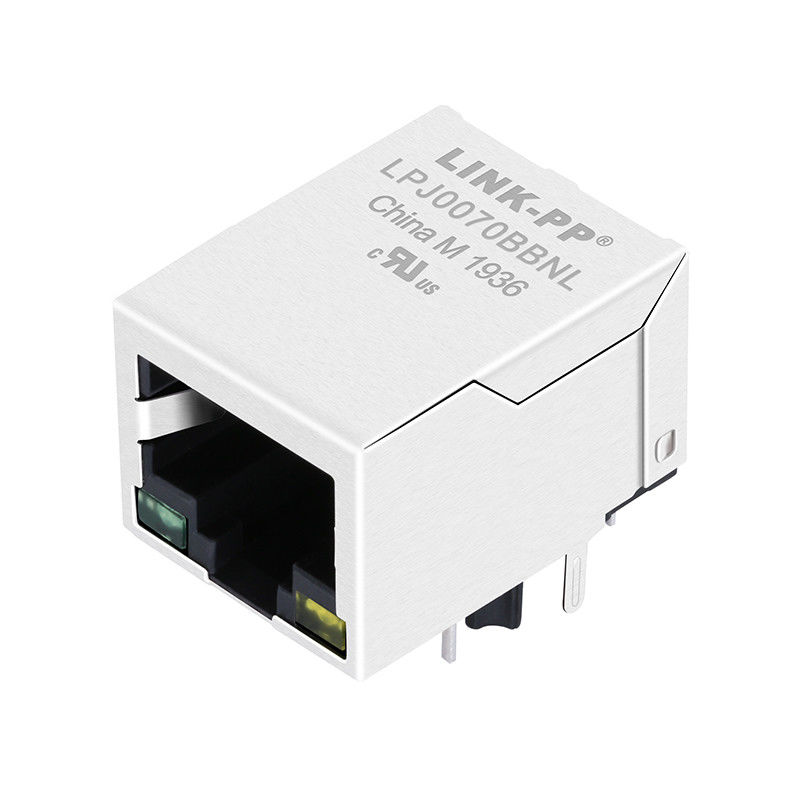

4.LPJ0070BBNL【Seri Üretim Modeli】

4.LED isteğe bağlı, EMI parmak İsteğe bağlı.

Açıklama


LED'li / ledsiz 1X1-Tab-down RJ45 Magjack, IEEE 802.3af / at ile buluşuyor

1. Ürün Tipi Özellikleri:

1) Ürün Tipi = Bağlayıcı
2) Jak Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönü = Yan Giriş (Dik Açı) / Üst Giriş (Dikey)

2. Mekanik Bağlantı:
1) Jak Yapılandırması = 1 x 1

3. Elektriksel Özellikler:
1) Korumalı = Evet

4. Sonlandırmayla İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim

5. Gövde İle İlgili Özellikler:
1) Bağlantı Noktası Yapılandırması = Tek / Çoklu
2) EMI Parmaklar -Üst ve Yanlar = Var / Yok
3) Mandal Yönü = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu

6. İlgili Özelliklerle İletişime Geçin:
1) Önceden yüklenmiş = Evet
2) Kontak Sonlandırma Tipi = Delikten / Yüzey Montajından

7. Konutla İlgili Özellikler:
1) Konektör Stili = Jak

8. Endüstri Standartları:
1) RoHS / ÖTA Uyumluluğu = RoHS uyumlu, ÖTA uyumlu
2) Kurşunsuz Lehim İşlemleri = 240 ° C'ye kadar dalgalı lehim,

260 ° C'ye kadar dalga lehimi, 265 ° C'ye kadar dalga lehimi
3) RoHS / ELV Uyumluluk Geçmişi = Her zaman RoHS uyumluydu

9. Tanımlama İşareti:
1) Sol LED Rengi (Konum # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Rengi (Konum # 2) = Yeşil - 250 ohm direnç

10. Kullanım Koşulları:
1) Geçerli olduğu = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Tesisler
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85

11. Hipot:

1500Vrms MIN

Terminal Kullanıcısı İçin Başvurular

HUB, PC kartı, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem gibi ağ ve iletişim ekipmanları için kullanılır,Çağrı Merkezi çözümleri, Karmaşık set üstü kutuları, VOIP ağ geçitleri kurulumu, Sınır Ağ Geçidi Protokolü, hızlı ethernet anahtarı ...
