Ürün Detayları
Menşe yeri: GuangDong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: LPJK7403B98NL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 10/100/25K
Fiyat: $0.5-$1.1
Ambalaj bilgileri: T&R
Teslim süresi: 3-5 gün
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union
Yetenek temini: 5kk/ay
Parça Numarası: |
LPJK7403B98NL |
Port sayısı: |
1x1 |
Mandal: |
Yukarı |
Veri Hızı: |
1000base-T |
Yetki Belgesi: |
Olmayan |
Led seçeneği: |
İle |
EMl Sekmeler: |
olmadan |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma Sıcaklığı Aralığı: |
-40°C ila +85°C |
Parça Numarası: |
LPJK7403B98NL |
Port sayısı: |
1x1 |
Mandal: |
Yukarı |
Veri Hızı: |
1000base-T |
Yetki Belgesi: |
Olmayan |
Led seçeneği: |
İle |
EMl Sekmeler: |
olmadan |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma Sıcaklığı Aralığı: |
-40°C ila +85°C |

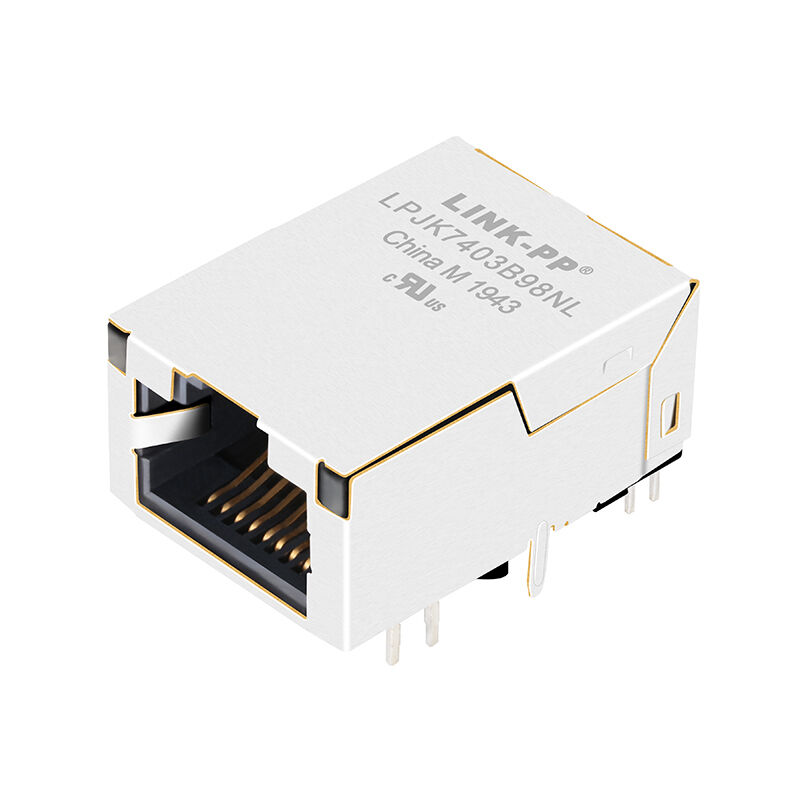

LINK-PP LPJK7403B98NL entegre manyetik ile düşük profilli RJ45 MagJack. 10/100/1000Base-T Ethernet, 1500Vrms izolasyonu, 11.30mm profilli, çift LED ve IEEE 802.3 uyumluluğunu destekler.
LINK-PP LPJK7403B98NL, çok güvenilir, düşük profilli 10/100/1000 Base-T Gigabit RJ45 Magjack'tır..30 mm, bu 8P8C konektörü, üst düzey EMI bastırma ve sinyal bütünlüğü için bir tıklama yönelimi ve gelişmiş entegre manyetik özelliklerine sahiptir.Özelleştirilebilir LED göstergelerle donatılmış (Paranj/Yeşil ve Sarı) ve aşırı endüstriyel ortamlarda (-40 ila +85 Celsius) kusursuz çalışmak için tasarlanmıştır, LPJK7403B98NL, modern telekomünikasyon, endüstriyel otomasyon ve kurumsal ağ ekipmanları için ideal ağ arayüzüdür.
| Parametreler | Spesifikasyon |
|---|---|
| Bölüm Numarası | LPJK7403B98NL |
| Ürün Türü | Düşük profilli RJ45 MagJack |
| Bağlantı Arabirimi | 8P8C (RJ45) |
| Ethernet Standartı | 10/100/1000Base-T |
| Port Yapılandırması | 1x1 |
| Montaj Tipi | Çukurdan |
| Yönlendirme | Düz açı (90°) |
| Kilit pozisyonu | Sekme yukarı |
| PCB'nin Üstündeki Yükseklik | 11.30 mm |
| Toplam Yükseklik | 11.60 mm |
| Genişliği | 17.80 mm |
| Uzunluk | 24.20 mm |
LPJK7403B98NL, IEEE elektrik özelliklerini karşılarken istikrarlı Gigabit Ethernet iletimi sağlamak için tasarlanmıştır.
| Parametreler | Spesifikasyon |
|---|---|
| Dönüş oranı | 1CT:1CT (±2%) |
| OCL | 350μH Min @100kHz, 100mVrms, 8mA DC Bias |
| İzolasyon Voltajı | 1500Vrms |
| CMRR | 30dB Min (0.5 ‰ 100MHz) |
| Çalışma sıcaklığı | -40°C ila +85°C |
| Sıklık | Maksimum |
|---|---|
| 0.5 ¢ 100MHz | -0.8dB |
| 100-125MHz | -1.2dB |
| Sıklık | En az |
|---|---|
| 0.540MHz | -18 dB. |
| 50-100MHz | - [12-20LOG ((f/80MHz) ] dB |
| Sıklık | En az |
|---|---|
| 0.540MHz | -35 dB |
| 40 ̊100MHz | - [33-20LOG ((f/50MHz) ] dB |
Bu optimize edilmiş elektrik özellikleri, yüksek hızlı Ethernet ağları için güvenilir veri aktarımı, azaltılmış sinyal yansımaları ve üstün EMI performansı sağlar.
Endüstriyel ve ticari ağ ekipmanlarında uzun süreli dayanıklılık için tasarlanmıştır.
| Parametreler | Spesifikasyon |
|---|---|
| Standartlar | IEEE 802.3 |
| Konut malzemeleri | Termoplastik PBT, UL94V-0 |
| İletişim malzemesi | Bakır alaşımı |
| Kalkan malzemesi | SUS304-1/2H, 0.2mm Kalınlığı |
| Kalkan bitirici | Nikel kaplama |
| Kontakte Yapıştırma | Altın, en az 6 μm. |
| Dalga kaynak sıcaklığı | 5 saniye boyunca 250°C |
Yüksek kaliteli malzemeler, ürün yaşam döngüsü boyunca mükemmel solderability, korozyon direnci ve mekanik dayanıklılığı sağlar.
Ethernet manyetiklerini doğrudan RJ45 konektörüne entegre etmek birkaç mühendislik avantajı sağlar:
Bu avantajlar LPJK7403B98NL'yi kompakt, yüksek performanslı Ethernet donanımı için mükemmel bir seçim haline getirir.
LPJK7403B98NL uluslararası kalite ve çevresel standartlara uygun.
| Sertifikasyon | Durum |
|---|---|
| IEEE 802.3 | Uyumlu |
| UL Sertifikası | Dosya E484635 |
| RoHS | Uyumlu (2011/65/AB) |
| Yanıcılık derecesi | UL94V-0 |
