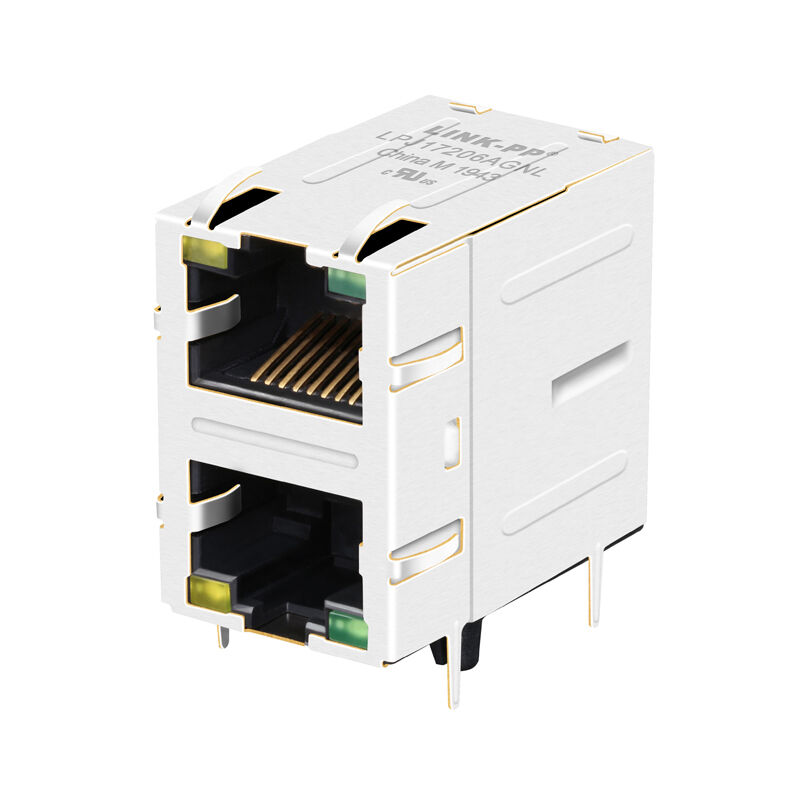

LPJ17206AGNL 2x1 Yığılmış RJ45 Magjack 10/100Base-T, EMI Sekmeli

LINK-PP LPJ17206AGNL 2x1 port üst üste RJ45 konektörü. 10/100 Base-T entegre manyetik, EMI yay parmakları, LED göstergeler,ve endüstriyel çalışma sıcaklığı (-40°C'den +85°C'ye kadar) güvenilir ağ oluşturmak için.

LPJ17206AGNL Yüklü RJ45 Magjack'ın Ana Özellikleri:

LINK-PP LPJ17206AGNL, güvenilir 10/100 Base-T Ethernet uygulamaları için tasarlanmış yüksek performanslı 2x1 (yığılmış) RJ45 Magjack konektörüdür.Bu çift portlu delik bağlantısı entegre manyetik özellikleri, yüksek gürültü bastırma için yerleşik EMI yay parmakları ve çok görünür Sarı/Yeşil LED göstergeler. -40 ° C'den +85 ° C'ye kadar endüstriyel çalışma sıcaklıklarına dayanacak şekilde inşa edilmiş,LPJ17206AGNL sağlam bir, SOHO modemleri, anahtarları, merkezleri ve LAN-on-Motherboard (LOM) tasarımları için idealdir.

• Destekler10/100Base-T Hızlı Ethernet
• 2x1 yığılmış RJ45port yapılandırması
• Entegre Ethernet manyetikleri (MagJack)
• DahiliEMI yay parmaklarıGeliştirilmiş EMC performansı için
• Çifte entegre LED göstergeler
• Çapraz delik (THT) montajı
• Düz açılı (90°) yan giriş tasarımı
• Çaprak her ikisini de destekler.Yukarı ve Aşağıyönlendirmeler
• 1500Vrms yalıtım voltajı
• Endüstriyel çalışma sıcaklığı:-40°C ila +85°C
• IEEE 802.3 uyumlu
• RoHS uyumlu
• UL Sertifikalı (E484635 dosya numarası)

RJ45 2x1 özellikleri:

2x1 RJ45 Bağlantı Veri Sayfası:

Elektriksel özellikler (@ 25°C)

Mekanik ve malzeme özellikleri

1. Ev malzemesi:Siyah Termoplastik PBT + % 30 Cam Elyaf (G.F), Yanıcılık Derecesi UL94V-0
2. İletişim malzemesi:Fosfor Bronz C5210R-EH (0,35 mm kalınlığı)
3. İletişim plaka:Temas bölgesinde altın 6 mikrodüym (6μ") minimum
4. Pin malzemesi:Bakır C2680R-H (0,35 mm kalınlığı)
5. Kalkan malzemesi:Paslanmaz çelik SUS 304-1/2H, 0,2 mm kalınlığı
6. Dalga kaynak sıcaklığı:5 saniye boyunca 250°C

Neden LINK-PP RJ45 MagJack Çözümlerini Seçiyorsunuz?

LINK-PP, RJ45 MagJack konektörleri, LAN transformatörleri ve yüksek hızlı ağ bileşenleri de dahil olmak üzere Ethernet bağlantı ürünlerinde uzmanlaşmış profesyonel bir üretici.

LPJ17206AGNL:

• Yer tasarrufu yapan 2x1 tasarımı:Yığılmış çift port konfigürasyonu PCB'deki port yoğunluğunu en üst düzeye çıkarır.
• Gelişmiş EMI Koruması:Elektromanyetik müdahalelerin engellenmesini sağlamak için kalkanın üzerinde EMI yay parmakları ile donatılmıştır.
• Endüstriyel Güvenilirlik:-40°C'den +85°C'ye kadar genişletilmiş çalışma sıcaklık aralığı, sert ortamlarda istikrarlı bir performans sağlar.
• Sinyal bütünlüğünün optimize edilmesi:En az 350uH OCL'li (8mA DC yanlısı) entegre 10/100Base-T mıknatısları veri kaybını ve çapraz konuşmayı önler.
• Küresel Uyum:Tamamen IEEE 802.3 özelliklerini karşılar, UL sertifikalı (E484635) ve RoHS uyumludur (2011/65/AB).

Endüstriyel ağ ekipmanları, gömülü sistemler, yönlendiriciler veya Ethernet anahtarları geliştirirken,LPJ17206AGNL 2×1 RJ45 Bağlantısı 10/100Base-T Entegre Manyetik ileProfesyonel Ethernet uygulamaları için güvenilir, kompakt ve uygun maliyetli bir ağ arayüzü çözümü sunar.
