Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: ISO9001,SGS,UL,CE,REACH
Model numarası: LPJG0801ABNL
belge: LPJG0801ABNL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 10 adet
Fiyat: $0.09-$0.85
Ambalaj bilgileri: T&R
Teslim süresi: 3 gün içinde stok gemisinde
Ödeme koşulları: L/C,D/A,D/P,T/T,Western Union
Yetenek temini: 5kk/ay
Parça Numarası: |
LPJG0801ABNL |
Port sayısı: |
1x1 |
Mandal: |
Aşağı |
Veri Hızı: |
1000base-T |
Yetki Belgesi: |
Olmayan |
Led seçeneği: |
İle |
EMl Sekmeler: |
İle |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma Sıcaklığı Aralığı: |
0°C ila +70°C |
Parça Numarası: |
LPJG0801ABNL |
Port sayısı: |
1x1 |
Mandal: |
Aşağı |
Veri Hızı: |
1000base-T |
Yetki Belgesi: |
Olmayan |
Led seçeneği: |
İle |
EMl Sekmeler: |
İle |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma Sıcaklığı Aralığı: |
0°C ila +70°C |

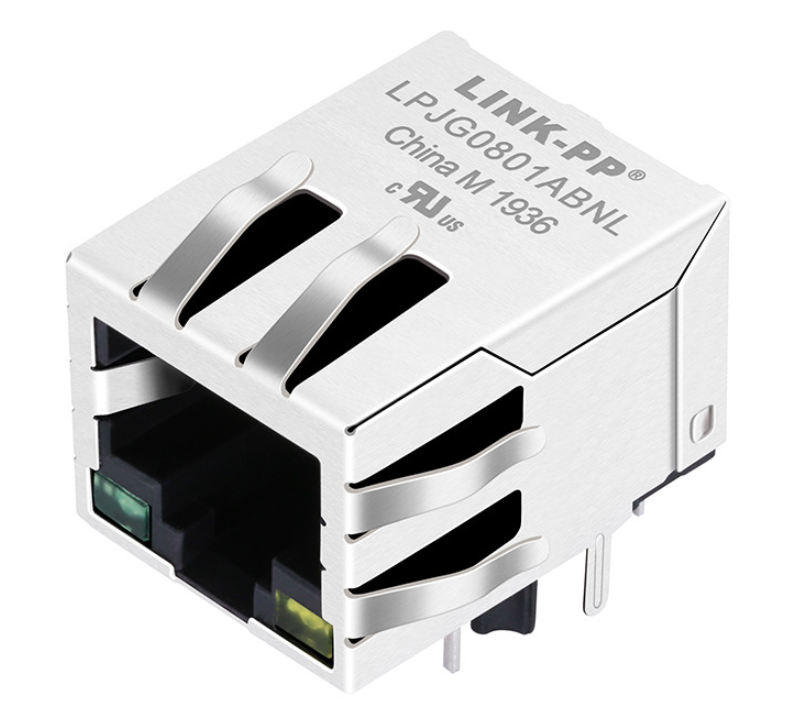

LPJG0801ABNL, Gigabit RJ45 manyetik jakı, 1000Base-T RJ45 konektörü, LINK-PP RJ45, Ethernet Magjack, 1x1 bağlantı noktası RJ45 geçiş deliği, korumalı RJ45 EMI tırnakları.
LPJG0801ABNL, Gigabit Ethernet (10/100/1000 Base-T) uygulamaları için özel olarak tasarlanmış entegre manyetiklere sahip birinci sınıf, yüksek performanslı 1x1 bağlantı noktalı RJ45 dişi konnektördür. Sağlam ağ donanımı için tasarlanan bu 90 derecelik dik açılı (yandan giriş) Magjack, üstün EMI korumasını yerden tasarruf sağlayan entegrasyonla birleştirir.
Yerleşik EMI yaylı parmaklara sahip sağlam bir paslanmaz çelik kalkanla inşa edilmiştir ve Bob Smith sonlandırma eşleştirme ağını (75Ω dirençler ve 1000pF/2KV yüksek voltaj kapasitör) entegre eder. IEEE 802.3 standartları ve RoHS direktifleriyle tam uyumlu ve UL Sertifikasyonu ile desteklenen LPJG0801ABNL, kurumsal ve tüketici ağ ekipmanları için son derece güvenilir, yüksek hızlı veri iletimini garanti eder.
| Parametre | Şartname |
|---|---|
| Parça Numarası | LPJG0801ABNL |
| Üretici | BAĞLANTI-PP |
| Ürün Tipi | Entegre RJ45 Manyetik Jakı |
| Bağlantı Noktası Yapılandırması | 1 × 1 |
| Bağlayıcı Türü | RJ45 Dişi (10P8C) |
| Ethernet Hızı | 10/100/1000BASE-T |
| Montaj Tipi | Delikten |
| Oryantasyon | Dik Açı (90° Yan Giriş) |
| Mandal Konumu | Aşağı |
| Kalkan | Evet |
| EMI Yaylı Parmaklar | Evet |
| LED Yapılandırması | Sol Yeşil / Sağ Sarı |
| PoE Desteği | PoE Olmayan |
| Çekirdek Sayısı | 8 |
| Genişlik | 15,94mm |
| Yükseklik | 13,30 mm (Lehim pimleri ve montaj direkleri hariç) |
| Derinlik (Uzunluk) | 21,25mm |
| Standartlar | IEEE802.3 |
| Sertifikasyon | UL (E484635), RoHS |
| Parametre | Şartname |
|---|---|
| Ethernet Standardı | 1000BASE-T |
| Dönüş Oranı | 1CT:1CT ±%5 |
| Açık Devre Endüktansı (OCL) | ≥350 μH @100 kHz, 0,1 V, 8 mA DC Önyargı |
| İzolasyon Gerilimi | 1500 Vrms (PHY'den Hatta) |
| Ekleme Kaybı | ≤1,2 dB (1–100 MHz) |
| İade Kaybı |
≥16 dB (1–30 MHz) ≥12 dB (30–60 MHz) ≥10 dB (60–80 MHz) ≥8 dB (80–100 MHz) |
| Çapraz konuşma | ≥30 dB (1–100 MHz) |
| Ortak Mod Reddi (CMR) | ≥30 dB (1–100 MHz) |
| Bob Smith'in Feshi | Entegre 4 × 75 Ω Dirençler + 1000 pF / 2 kV Kapasitör |
| Çalışma Sıcaklığı | 0°C ila +70°C |
| Özellik | Şartname |
|---|---|
| Konut | PBT + %30 Cam Elyaf, UL94V-0 |
| İletişim Malzemesi | Fosfor Bronz (C5210R-EH), 0,35 mm |
| Kontak Kaplama | Seçici Altın Kaplama, ≥6 μin |
| Lehim Pimleri | Pirinç (C2680R-H), 0,35 mm |
| Kalkan | SUS304 Paslanmaz Çelik, 0,20 mm |
| EMI Koruması | Entegre EMI Yaylı Parmaklar |
| Önerilen Lehimleme | Dalga Lehimleme, 250°C / 5 s Maks. |
Yüksek güvenilirlikli veri iletişimi için tasarlanan bu Gigabit Magjack aşağıdakiler için mükemmel bir bileşendir:
LINK-PP, Ethernet bağlantısı ve manyetik bileşenler konusunda 100 yıldan fazla süredir uzmanlaşmıştır.25 yıl, dünya çapında ağ oluşturma, endüstriyel otomasyon, telekomünikasyon, otomotiv ve tıbbi ekipman üreticilerine hizmet vermektedir.
Avantajlarımız şunları içerir:
Ürün portföyümüz şunları içerir:
LPJG0801ABNL birentegre Ethernet manyetiklerine sahip tek bağlantı noktalı Gigabit RJ45 konnektör, destekleyen10/100/1000BASE-TEthernet uygulamaları.
Evet. Ethernet izolasyon transformatörlerini, ortak mod bobinlerini, Bob Smith sonlandırma devresini, empedans eşleştirme bileşenlerini ve konektörün içinde yüksek voltajlı bir kapasitör içerir.
Hayır. LPJG0801ABNL standardı aşağıdakiler için tasarlanmıştır:PoE Olmayan Gigabit Ethernetuygulamalar. PoE desteği gerekiyorsa LINK-PP, özel PoE ve PoE+ MagJack çözümleri sunar.
Entegre manyetikler şunları sağlar:1500 Vrms izolasyonPHY tarafı ile kablo tarafı arasında IEEE Ethernet izolasyon gereksinimlerini karşılar.
Konektör şunları içerir:
Bunlar, Ethernet PHY'ye bağlı olarak bağlantı, etkinlik veya hız göstergesi için yapılandırılabilir.
Entegre EMI yaylı parmaklar kasa topraklamasını iyileştirir, elektromanyetik paraziti (EMI) azaltır ve ağ ekipmanının EMC uyumluluk gereksinimlerini karşılamasına yardımcı olur.
Evet. LINK-PP aşağıdakiler için özelleştirmeyi destekler:
