Ürün Detayları
Menşe yeri: Guangdong, Huizhou
Marka adı: LINK-PP
Sertifika: ISO 9001,ISO 14001,UL,SGS,REACH168
Model numarası: LPJD0011DNL
belge: LPJD0011DNL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/60K
Fiyat: $0.58
Ambalaj bilgileri: 50 adet/tepsi, 1000 adet/karton
Teslim süresi: 3 gün içinde gemiler
Ödeme koşulları: L/C,D/A,D/P,T/T,Western Union
Yetenek temini: 5kk/ay
MPN: |
LPJD0011DNL |
Port sayısı: |
1x1 |
Mandal: |
Yukarı |
Veri Hızı: |
100Base-T |
Yetki Belgesi: |
Olmayan |
Led seçeneği: |
olmadan |
EMl Sekmeler: |
olmadan |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma Sıcaklığı Aralığı: |
0°C ila +70°C |
MPN: |
LPJD0011DNL |
Port sayısı: |
1x1 |
Mandal: |
Yukarı |
Veri Hızı: |
100Base-T |
Yetki Belgesi: |
Olmayan |
Led seçeneği: |
olmadan |
EMl Sekmeler: |
olmadan |
Montaj Tipi: |
Tht |
Lehim tipi: |
Dalga |
Çalışma Sıcaklığı Aralığı: |
0°C ila +70°C |

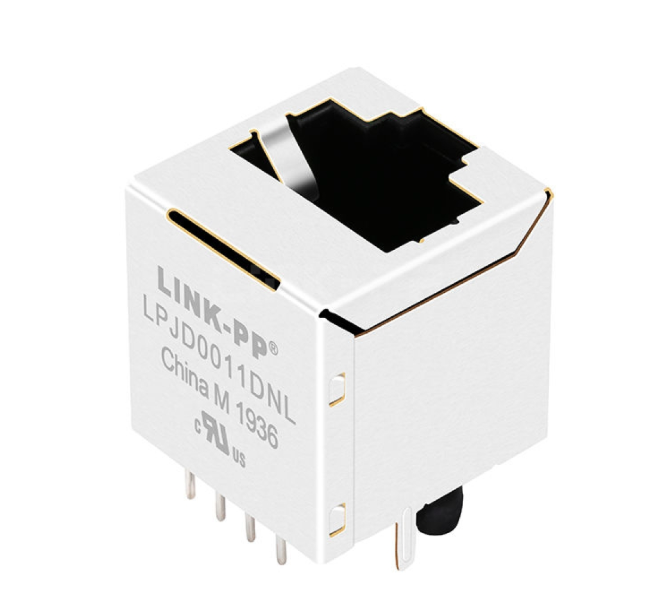

LINK-PP LPJD0011DNL son derece güvenilir birDikey (180° üst giriş) RJ45 Magjack10/100Base-T Hızlı Ethernet uygulamaları için tasarlanmıştır. İzolasyon manyetiklerini ve ortak mod boğazlarını dikey bir kabına doğrudan entegre ederek,Bu konektör PCB ayak izini en aza indirir ve sıkı veya yığılmış kablo tasarımlarında kablo yönlendirmesini optimize eder.
0 °C ila 70 °C ticari sıcaklık aralığında çalışan LPJD0011DNL, IEEE 802.3 standartlarına tam uyumludur.EMI'yi bastırmak için sağlam bir Bob Smith sonlandırma devresine sahiptir ve tamamen LED'siz, SOHO modemleri, anahtarları ve LAN-on-Motherboard (LOM) uygulamaları için uygun maliyetli ve alan tasarrufu sağlayan bir çözüm haline getirir.
| Özellik | Spesifikasyon |
| Üretici / Marka | LINK-PP |
| Parça numarası (MPN) | LPJD0011DNL |
| Ürün Türü | Manyetik ile dikey RJ45 konektörü (Magjack) |
| Ağ Hızı | 10/100 Base-T (Hızlı Ethernet) |
| Montaj açısı / biçimi | 180° dikey (üst giriş) / delikten (THT) |
| Limanlar ve Bağlantılar | 1x1 Port / 8P8C |
| LED Seçeneği | LED olmadan |
| Boyutlar (W x L x H) | 16.00 mm x 16.70 mm x 16.90 mm |
| Çalışma sıcaklığı | 0°C - +70°C |
| Parametreler | Değer |
| Dönüş oranı (TX / RX) | 1CT: 1CT / 1CT: 1CT |
| İndüktansa (OCL) | 350 μH Min. (@ 100KHz, 0.1V, 8mA DC Bias) |
| HiPot (İzolasyon Voltajı) | 1500 Vrms |
| Ekleme Kaybı | -1,0 dB Max (0,3 ~ 100MHz) |
| Geri dönüş kaybı (Min) | -18dB (1~30MHz) -16dB (40MHz) |
| Crosstalk & CMR (Min) | -30dB @ 100MHz (Krosstalk) -- 20dB @ 100MHz (CMR) |
Standart dik açılı bağlantılardan farklı olarak, 180 derece dikey yönelim, ağ kablolarının yukarıdan takılmasına izin verir.ve yoğun çoklu tablo yapılandırmaları.
Dahili şemada, yerleşik bir Bob Smith sonlandırma devresinin yanı sıra entegre izolasyon transformatörleri bulunur.Kullanılmayan iğne ve merkez muslukları 75Ω dirençlerle sonlandırılır ve kalkan zemine bağlı 1000pF / 2KV yüksek voltajlı kondansatörü paylaşırBu, elektromanyetik müdahaleyi (EMI) önemli ölçüde azaltır ve sinyal yansımasını önler.
LPJD0011DNL, aşağıdakileri içeren standart iç mekan ve ticari ağ donanımı için tasarlanmıştır:
SOHO Ekipmanı:ADSL/VDSL modemleri, ev yönlendiricileri.
Ağ oluşturma:Hızlı Ethernet merkezleri ve anahtarları.
Bilgisayar:LAN-on-Motherboard (LOM) ve gömülü PC kartları.
A: 180 derece dikey (üst giriş) montaj yönelimine sahiptir, yani Ethernet kablosu PCB'ye dik yerleştirilmiştir.
A: Hayır, LPJD0011DNL standart LAN Ethernet veri aktarımı (Non-PoE) için tasarlanmıştır.
A: Standart ticari çalışma sıcaklık aralığını 0 °C'den 70 °C'ye kadar destekler.
A: Hayır, bu özel model (LPJD0011DNL), maliyetleri tasarruf etmek ve PCB yönlendirmesini basitleştirmek için LED göstergelerinden yoksun olarak tasarlanmıştır.
A: THT dalga lehimleme için, en fazla 5 saniyeden fazla süren tavsiye edilen maksimum uç sıcaklığı 265°C'dir.
