KRJ-CB4.2YGZNL Korumalı RJ45 Modüler Jak (Yukarı Tırnaklı, DIP, LED'li)

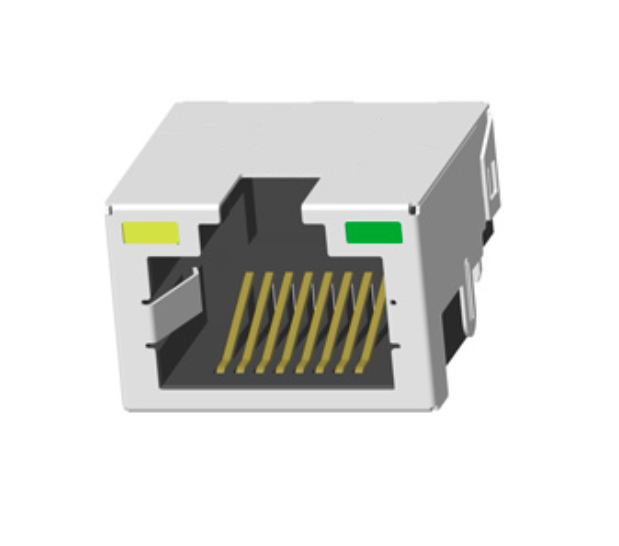

KRJ-CB4.2YGZNL, standart Yerel Alan Ağı (LAN) ve veri iletişim arayüzleri için tasarlanmış yüksek güvenilir, tek portlu (1x1) RJ45 Modüler Jack'tir.Bu bağlantı Tab-Up kilit yönelimi ve geleneksel bir DIP (Through-Hole) montaj tarzına sahiptir.

Önemli olan, manyetik olmayan bir RJ45 konektörü.Ethernet mıknatıslarının zaten PHY çipine entegre edildiği veya PCB'ye gizlice yerleştirildiği donanım mimarileri için mükemmel bir seçimGüçlü bir EMI metal kalkanla kaplı ve entegre Sarı ve Yeşil LED'lerle donatılmış olan KRJ-CB4.2YGZNL, PCB tasarımcılarına uygun maliyetli, alan tasarruflu,ve ağ donanımı için son derece özelleştirilebilir fiziksel arayüz.

KRJ-CB4.2YGZNL RJ45 Modüler Jack'in Ana Özellikleri

1Yüksek özelleştirilebilir dayanıklılık (altın kaplama)

Standart rafa hazır konektörlerin aksine, KRJ-CB4.2YGZNL, çok esnek temas çiftleşme alanı kaplama seçenekleri sunar.Alıcılar, maliyet duyarlı tüketici cihazları için Gold Flash (G / F) 'dan başlayarak altın kalınlığını belirleyebilirler, yüksek titreşimli, yüksek çiftleşme döngüsü endüstriyel ortamlar için 50μ" Altın'a kadar.

2Mükemmel EMI koruması.

Bağlantı tamamen EMI tabanlı bir metal kalkanla kaplıdır. Bu Faraday kafesi tasarımı etkili bir şekilde Elektromanyetik Müdahaleyi (EMI),temiz sinyal bütünlüğünü sağlamak ve son ürününüzün sıkı FCC/CE EMC sertifikalarını geçmesine yardımcı olmak.

3Sıkı Kalite Güvencesi

DGKYD, KRJ-CB4.2YGZNL'nin gönderilmeden önce %200 elektrik performans testine (sıkı açık / kısa devre testi dahil) maruz kalması ile maksimum güvenilirliği sağlar.IEEE 802'ye tamamen uyuyor..3 mekanik standartlar ve tamamen RoHS ve REACH uyumludur.

4Esnek ısı değerleri

Hem standart ticari sıcaklık (0°C ~ 85°C) hem de endüstriyel geniş sıcaklık (-40°C ~ 85°C) çeşitlerinde mevcuttur.Bu RJ45 jack, ofis yönlendiricilerinden dışarıdaki IoT geçitlerine kadar her şeye yerleştirilebilir..

Teknik özellikler

1Genel ve Mekanik Parametreler

2Malzeme ve Elektriksel Özellikler

3Çevre ve Lehimlendirme Kılavuzları

KRJ-CB4.2YGZNL RJ45 Veri Tablosu

Hedef Uygulamalar

İç manyetik eksik olduğu için, KRJ-CB4.2YGZNL son derece çok yönlüdür ve tipik olarak harici izolasyon transformatörleri veya yerleşik manyetiklere sahip modern PHY'ler ile eşleştirilmiştir.İdeal uygulamalar şunlardır::

• Ağ Aygıtları:Tüketici yönlendiricileri, yönetilmeyen anahtarlar ve Ethernet merkezleri.
• Endüstriyel IoT:Serial-Ethernet dönüştürücüler, PLC kontrol panelleri ve akıllı sayaçlar.
• Tüketici Elektronikleri:Akıllı TV ana kartları, set-top kutuları (STB) ve PC ana kartları.
• Güvenlik sistemleri:NVR/DVR merkezleri ve IP kamera taban istasyonları.

Mühendislik Tasarım Kılavuzları

KRJ-CB4.2YGZNL'i entegre eden PCB tasarımcıları için:

1. Manyetik gereksinimleri:Şemamanızın PHY çipi ve bu konektör arasındaki ayrı Ethernet izolasyon transformatörlerini (manyetikleri) içerdiğinden emin olun, çünkü iç bobinler içermez.
2. Panel kesimi (Tab-Up):Aygıt kablosunun kablosu bir Tab-Up kilitleme mekanizması için tasarlanmıştır (kabloun plastik klipi yukarıya doğru bakmaktadır).
3. EMI Yerleştirme:Kalkanın EMI sekmelerini kalın, düşük impedanslı bakır izleri kullanarak kalkanın zeminine (Dünyaya) doğrudan yönlendirin.
4. LED dirençleri:Entegre Sarı ve Yeşil LED'ler, sisteminizin tahrik voltajına uyarlanmış PCB'de uygun harici akım sınırlayıcı dirençler gerektirir.

Sıkça Sorulan Sorular

S: KRJ-CB4.2YGZNL'in iç manyetikleri var mı?

A: Hayır, bu manyetik olmayan bir RJ45 konektörüdür. Elektriksel izolasyonu elde etmek için PCB'nizdeki ayrı manyetik transformatörleri kullanmanız gerekir.

S: Bir RJ45 konektörü için "DIP" montajı ne anlama gelir?

A: Bu bağlamda DIP (Dual In-line Package) Through-Hole Teknolojisini (THT) ifade eder.Bağlantı çubukları PCB'nin içinden delinen ve karşı tarafında dalga ile kaynaştırılan deliklere yerleştirilmek üzere tasarlanmıştır.

S: Bu konektör endüstriyel ortamlar için uygun mu?

C: Evet, endüstriyel çalışma sıcaklık aralığı -40 °C'den +85 °C'ye kadar ve sert ortamlar için daha kalın altın kaplama (50μ "e kadar) ile sipariş edilebilir.

S: Entegre LED renkleri nelerdir?

A: Bağlantı, ağ bağlantısı durumunu ve veri aktivitesini göstermek için standart olan entegre Sarı ve Yeşil LED'lere sahiptir.

S: Bu konektör geri akış lehimle işlenebilir mi?

A: Standart versiyon dalga kaynak için optimize edilmiştir. Bununla birlikte, geri akış kaynakla uyumlu yüksek sıcaklıklı plastik bir versiyon isteğe bağlı olarak mevcuttur.
