WA8704-ALD 1500Vrms PoE Sinyal Yolu Transformatörü (150W, IEEE 802.3bt, Gigabit)

WA8704-ALD'yi PCB düzenlerine entegre eden donanım mühendisleri için:

1. Termal Yönetim: Her kablo tarafı orta ucuna 1,5 A DC akım uygulanmasının, yaklaşık 15°C'lik bir sıcaklık artışına (25°C ortamdan) neden olacağı unutulmamalıdır. Özellikle 85°C'lik üst sınıra yakın çalışılıyorsa, ısıyı dağıtmak için PCB tasarımınızda yeterli bakır dökümü ve termal vias olduğundan emin olun.
2. Yeniden Akış Lehimleme: Son derece dayanıklı terminasyonlar, +260°C'de maksimum üç adet 40 saniyelik yeniden akış döngüsüne dayanabilir. Dahili gerilimi önlemek için döngüler arasında parçaların oda sıcaklığına kadar tamamen soğumasına izin verilmelidir.
3. SMT için Paketleme: Parçalar Bant ve Makara formatında tedarik edilir (13 inçlik makara başına 250 parça). Plastik bant 32,4 mm genişliğinde ve 24 mm cep aralığına sahiptir, bu da yüksek hızlı otomatik alma ve yerleştirme makineleri için optimize edilmiştir.

Ürün Genel Bakışı

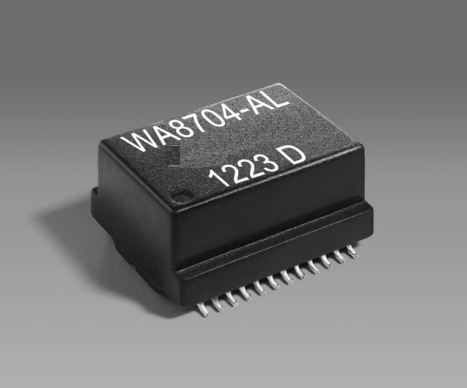

WA8704-ALD, birinci sınıf, yüksek performanslı bir PoE (Ethernet Üzerinden Güç) Sinyal Yolu Transformatörüdür. IEEE 802.3bt yüksek güçlü PoE standardının zorlu taleplerini karşılamak ve aşmak üzere özel olarak tasarlanmış bu yüzeye monte (SMD) transformatör, yeni nesil Gigabit Ethernet (Gbit) uygulamaları için tasarlanmıştır.

150 W 4 çiftli sinyal yolunu 1,5 A orta uç akımıyla işleyebilen WA8704-ALD, sinyal bütünlüğünden ödün vermeden benzeri görülmemiş güç iletimi sağlar. Gigabit Ethernet için geri dönüş kaybı gereksinimlerini önemli ölçüde aşarak yüksek watt gücünün yanı sıra kusursuz veri iletimini garanti eder. Endüstriyel çalışma sıcaklığı aralığı -40°C ila +85°C ve sağlam 1500 Vrms izolasyonu ile bu transformatör, yüksek güçlü PoE anahtarları, gelişmiş PTZ kameralar, 5G küçük hücreler ve PoE akıllı aydınlatma ağları tasarlayan mühendisler için kesin tercihtir.

Ana Özellikler

1. Yeni Nesil Güç İşleme (IEEE 802.3bt)

En zorlu PoE++ uygulamaları için tasarlanan WA8704-ALD, 150W 4 çiftli güç mimarisini destekler. Her kablo tarafı orta ucuna 1,5 A DC akım ile olağanüstü termal verimlilikle (25°C ortam taban çizgisinden yalnızca 15°C sıcaklık artışına neden olarak) işler.

2. Kusursuz Gigabit Sinyal Bütünlüğü

Güç iletimi veri hızından ödün vermemelidir. Bu transformatör, standart Gigabit Ethernet geri dönüş kaybı gereksinimlerini aşmak, çapraz konuşmayı en aza indirmek ve Diferansiyel-Ortak Mod Reddi'ni en üst düzeye çıkarmak için yüksek dereceli bir ferrit çekirdek üzerine titizlikle sarılmıştır.

3. Yüksek Güvenilirlikli İzolasyon ve Yapı

B2B donanımında güvenlik ve dayanıklılık esastır. WA8704-ALD, 1500 Vrms sargıdan sargıya izolasyon (bir dakika boyunca) sağlar. Ayrıca, MSL 1 (Nem Hassasiyeti Seviyesi) derecesine sahiptir, bu da sınırsız zemin ömrü anlamına gelir (<30°C / %85 RH) ve yeniden akış lehimlemeden önce fırınlama gerektirmez.

Teknik Özellikler

1. Elektriksel ve Performans Parametreleri

2. Mekanik ve Malzeme Özellikleri

3. Çevresel ve Lehimleme Derecelendirmeleri

WA8704-ALD PoE Transformatör Veri Sayfası

Hedef Uygulamalar

WA8704-ALD, IEEE 802.3bt uyumluluğu gerektiren Güç Kaynaklı Ekipman (PSE) ve Güçlü Cihazlar (PD) için temel bir pasif bileşendir:

• Ağ Altyapısı: Yüksek güçlü PoE++ anahtarları, orta menziller ve enjektörler.
• Telekomünikasyon: 5G küçük hücreler ve dış mekan Wi-Fi 6/6E erişim noktaları.
• Akıllı Bina ve Güvenlik: Pan-Tilt-Zoom (PTZ) IP kameralar, akıllı LED aydınlatma sistemleri (PoE aydınlatma) ve erişim kontrol panelleri.
• Endüstriyel IoT: Tek kablolu güç ve yüksek hızlı veri gerektiren endüstriyel bilgisayarlar ve uzak sensör hub'ları.

Sıkça Sorulan Sorular

S: WA8704-ALD transformatörünün maksimum güç işleme kapasitesi nedir?

C: WA8704-ALD, 150 W 4 çiftli sinyal yolunu işlemek üzere tasarlanmıştır ve her orta uçta 1,5 A'ya kadar DC akım sağlayarak IEEE 802.3bt PoE++ uygulamaları için tamamen uygundur.

S: Bu transformatör Gigabit Ethernet hızlarını destekliyor mu?

C: Evet, özellikle Gigabit Ethernet (Gbit) için tasarlanmıştır ve mükemmel sinyal bütünlüğünü garanti etmek için standart geri dönüş kaybı gereksinimlerini aşmaktadır.

S: İzolasyon gerilimi (Hi-pot) derecesi nedir?

C: Transformatör, bir dakika boyunca (sargıdan sargıya) 1500 Vrms'lik sağlam bir izolasyon gerilimine sahiptir.

S: WA8704-ALD, PCB montajı sırasında neme karşı hassas mıdır?

C: Hayır, Nem Hassasiyeti Seviyesi (MSL) 1'dir, bu da standart koşullarda (<30°C / %85 RH) sınırsız zemin ömrüne sahip olduğu ve yeniden akış lehimlemeden önce ön fırınlama gerektirmediği anlamına gelir.S: Bu bileşenin tam boyutları nelerdir?

C: Maksimum boyutlar 16,50 mm (Uzunluk) x 18,60 mm (Genişlik) x 10,16 mm (Yükseklik)'dir. 24 pad'li yüzeye montaj (SMD) ayak izi kullanır.
