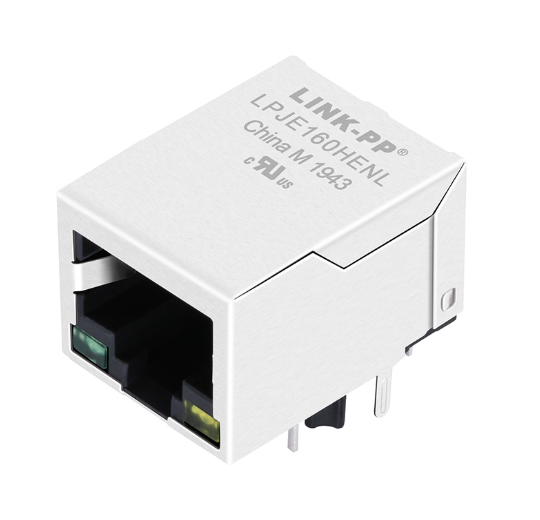

LPJE160HENL Tab-Down RJ45 Modüler Jak, Yeşil/Sarı LED'li, Endüstriyel Sınıf

LINK-PP LPJE160HENL, entegre manyetikler olmadan (Manyetik Olmayan / Doğrudan Geçişli) tasarlanmış, sağlamlaştırılmış, tek portlu (1x1) 8P8C ekranlı bir RJ45 modüler jakıdır. Entegre Yeşil ve Sarı LED durum göstergelerine sahip, yerden tasarruf sağlayan Tab-Down (Mandallı Aşağı) yönlendirmesiyle tasarlanmıştır, sadece 21,30 mm'lik kompakt bir derinlik profili sunar - standart MagJack konektörlerinden %30 daha kısadır.

Genişletilmiş endüstriyel bir sıcaklık aralığında (-40°C ila +85°C) güvenilir bir şekilde çalışan LPJE160HENL, 1000V AC dielektrik dayanım gerilimi, dayanıklı 50 µ-inç altın flaş kontak kaplaması ve UL 94V-0 alev geciktirici termoplastik gövde (UL Sertifikalı: Dosya E484635) özelliklerine sahiptir. Harici ayrık transformatör topolojileri, yüksek voltajlı tıbbi/endüstriyel izolasyon veya RS-485, RS-232, CAN bus, DMX-512 ve Modbus dahil olmak üzere Ethernet olmayan seri veri yolu arayüzleri gerektiren donanım tasarımları için birinci sınıf ara bağlantı seçeneğidir.

[Mühendislik Eylem Merkezi]

• 📭 [Resmi Mühendislik Çizimi LP09102425'i İndirin (LPJE160HENL.pdf)]
• 🗃️ [3D STEP Model ve ECAD Ayak İzlerini İndirin (Altium / KiCad / OrCAD)]
• 🎁 [Ücretsiz Mühendislik Değerlendirme Örnekleri İsteyin]
• 💰 [Doğrudan Üretici Fiyat Teklifi İsteyin (RFQ)]

Teknik Özellikler ve Parametrik Veriler

1. Genel ve Mekanik Özellikler

2. Elektriksel Özellikler (@ 25°C)

3. Entegre LED Optik ve Elektriksel Özellikler

Ters polarite düzen hatası hatalarını önlemek için, dahili LED devresi ve optik parametreleri aşağıda tanımlanmıştır:

SOL LED (YEŞİL)                 SAĞ LED (SARI)
      PIN 9 (+)                        PIN 11 (+)
        ┌───▲───┐                            ┌───▲───┐
        │   │                            │   │
        └───┴───┘                            └───┴───┘
      PIN 10 (-)                       PIN 12 (-)

4. Çevresel ve Lehimleme Profili

• Çalışma Sıcaklığı Aralığı: -40°C ila +85°C (Gerçek endüstriyel genişletilmiş sınıf)
• Depolama Sıcaklığı Aralığı: -40°C ila +85°C
• Dalga / Reflow Lehimleme Termal Limiti: Maksimum 5 saniye için 250°C uç sıcaklığı

LPJE160HENL RJ45 Modüler Jak Veri Sayfası - Mekanik

Neden Manyetik Olmayan RJ45 Seçilmeli?

MagJack'ler standart PC ağlarında yaygın olsa da, manyetik olmayan LPJE160HENL endüstriyel ve Ethernet olmayan uygulamalarda kritik mimari zorlukları çözmektedir:

1. Ethernet Olmayan Seri Protokoller (RS-485 / CAN / DMX-512) Entegre transformatörler DC/düşük frekansları engeller. LPJE160HENL, DC/seri verilerin tam geçişine izin verir.
2. 2Yüksek İzolasyonlu Tıbbi / Ayrık Manyetikler Kart tasarımcılarının PCB üzerinde özel 4kV~6kV takviyeli izolasyonlu ayrık transformatörlerle eşleştirmesine olanak tanır.
3. Kompakt 21,30 mm Derinlik (Alan Kısıtlı Muhafazalar) Tipik MagJack'lerden (32 mm'den fazla derinlik) 10 mm daha kısa, ön panelden arka panele ayak izini önemli ölçüde azaltır.

Mekanik Boyutlar ve Önerilen PCB Yerleşimi

ÖNERİLEN PCB YERLEŞİMİ BOYUTLARI (ÜST GÖRÜNÜM)

            15,80 mm [Genişlik]
     ┌──────────────────────────────────────────┐
     │  [Ön Eşleşme Yuvası]                     │
     │                                          │
     │  (2-Ø3,25) Konumlandırma Pimleri        │  Aralık: 12,93 mm
     │  (2-Ø1,70) Ekran Tabları                │  Aralık: 15,50 mm
     │                                          │
     │  Pim 9-12 (LED'ler)                     │  Hatve: 2,54 mm
     │  Pim 1-8  (Sinyal Kontakları)           │  Hatve: 1,27 mm ofset / 2,54 mm sıra
     └──────────────────────────────────────────┘
              21,30 mm [Derinlik]

• Genel Dış Boyutlar: 15,80 mm (Genişlik) × 13,70 mm (PCB Üzeri Yükseklik) × 21,30 mm (Derinlik).
• Konumlandırma Pimi Çapı: Mekanik döndürme önleyici stabilizasyon için merkezden merkeze 12,93 mm aralıklı 2× Ø3,25 mm delik.
• Ekran Topraklama Direği Aralığı: Rijit panel topraklama bağlantısı için merkezden merkeze 15,50 mm aralıklı 2× Ø1,70 mm delik.
• Sinyal Kontak Aralığı: Üst üste binmiş çift sıralarda 8× Ø0,90 mm delik (1,27 mm sütun hatvesi, 2,54 mm sıra hatvesi).

Paketleme, Kaynak Bulma ve Ana Karton Lojistiği

LPJE160HENL, otomatik alma-yerleştirme ve standartlaştırılmış montaj hatları için tasarlanmış özel kalıplanmış, elektrostatik deşarj (ESD) güvenli tepsilerde teslim edilir:

• Birincil Paketleme (Tepsi): Kalıplanmış tepsi başına 50 adet.
• Yığın Yapılandırması: Dikey yığın başına 20 tepsi (1.000 adet).
• Ana Karton Paketleme: Ana karton başına 2 yığın = 40 tepsi = 2.000 adet.
• Ana Karton Boyutları: 525 mm × 300 mm × 235 mm.
• Standart Fabrika Teslim Süresi: 2–4 Hafta (Dinamik OEM tahmini için tampon stok tutulur).
• Nakliye Belgeleri: Uygunluk Sertifikası (CoC), RoHS Uyumluluk Beyanı, Paketleme Listesi ve Tam Parti İzlenebilirliği.

Sıkça Sorulan Sorular

S1: LPJE160HENL ile bir RJ45 MagJack arasındaki fonksiyonel fark nedir?

C: LPJE160HENL, dahili manyetik transformatör veya şok bobini içermez. Doğrudan fiziksel bir geçiş konektörüdür. Bu parçayla standart bir 10/100/1000BASE-T Ethernet portu tasarlıyorsanız, PCB'nize ayrık manyetik transformatörler yerleştirmeniz gerekir. Tersine, RJ45 üzerinden RS-485, CAN bus veya özel DC sistemleri tasarlıyorsanız, DC sinyallerinin endüktif kısa devresini önlemek için manyetik olmayan tasarım zorunludur.

S2: Entegre LED'lerin tam pin polaritesi nedir?

C: Mühendislik çizimine göre:

• Sol LED (Yeşil): Pin 9 Anot (+), Pin 10 Katot (-).
• Sağ LED (Sarı): Pin 11 Anot (+), Pin 12 Katot (-).

S3: "Tab-Down" yönlendirmesinin mekanik önemi nedir?

C: "Tab-Down" (veya Mandallı Aşağı), RJ45 kablo fişi serbest bırakma mandalının PCB yüzeyine doğru aşağı baktığı anlamına gelir. Bu tasarım, RJ45 portunun hemen üzerine monte edilen üst şasi dudakları, alt kartlar veya ekran çerçeveleri ile mekanik paraziti önler.

S4: LPJE160HENL zorlu endüstriyel ortamlar için mi derecelendirilmiştir?

C: Evet. Yalnızca 0°C ila +70°C için derecelendirilmiş standart ticari modüler jakların aksine, LPJE160HENL -40°C ila +85°C çalışma sıcaklıkları için tamamen derecelendirilmiştir, yüksek dayanıklılığa sahip 750 eşleşme döngüsü kontak derecesine sahiptir ve UL 94V-0 alev geciktiricilik sertifikasına (Dosya E484635) sahiptir.
