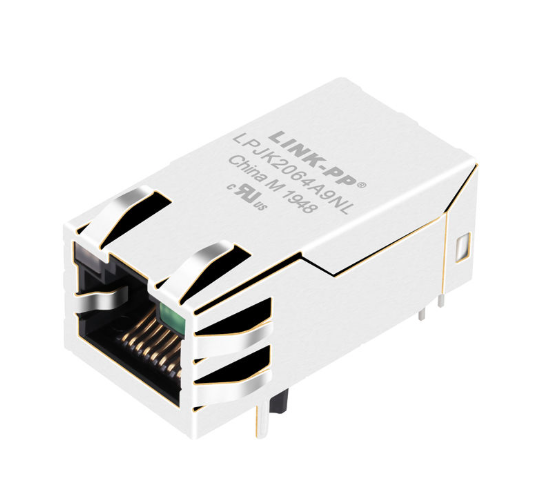

LPJK2064A9NL 1000BASE-T RJ45 Konektörü, LED ve PoE Desteği ile

BAĞLANTI-PP LPJK2064A9NLEthernet Üzerinden Güç (PoE) gerektiren yüksek yoğunluklu ağ uygulamaları için tasarlanmış, endüstriyel sınıf, tek bağlantı noktalı (1x1) Gigabit (1000BASE-T) RJ45 Entegre Konektör Modülüdür (ICM / Magjack). Entegre 1CT:1CT izolasyon transformatörleri, ortak mod filtreleme, Bob Smith 75Ω sonlandırma, çoklu kontaklı EMI yaylı parmaklar ve çift entegre LED'lere sahip olup, kompakt bir alanda sağlam sinyal bütünlüğü ve 1500 Vrms izolasyon sağlar.

• 🔘[ Resmi Veri Sayfasını İndirin (LPJK2064A9NL.pdf) ]
• 🔘[ Anında Fiyat Teklifi İsteyin (teklif talebi) ]
• 🔘[ Ücretsiz Mühendislik Örnekleri Sipariş Edin (24-48 saat içinde gönderilir) ]
• 🔘[ CAD Sembollerini ve 3D STEP Modellerini İndirin ]

Önemli Teknik Anlık Görüntü

Elektriksel Özellikler

LPJK2064A9NL için aşağıdaki elektrik özellikleri şu adreste verilmiştir:25°C.

Bu spesifikasyonlar, konektörün Gigabit Ethernet PCB tasarımına uygun hale getirilmesiyle özellikle ilgilidir çünkü parçayı tek başına mekanik bir RJ45 jakı olarak ele almak yerine entegre manyetik arayüzü değerlendirmek için gereken elektriksel performans kriterlerini sağlarlar.

1000BASE-T RJ45 Konnektör Veri Sayfası - Mekanik ve PCB Düzeni:

LPJK2064A9NL PoE RJ45 Konektörünün Temel Özellikleri:

LPJK2064A9NL, entegre manyetiklere, EMI yaylı parmaklara, LED göstergelere ve Ethernet uygulamaları için PoE desteğine sahip 1×1 1000BASE-T RJ45 konnektördür.

• 1000BASE-T Gigabit Ethernetarayüz
• Entegre Ethernet manyetikleri
• 1×1 tek bağlantı noktalı RJ45konfigürasyon
• EMI yaylı parmakkoruma için
• Entegre LED göstergeler
• Solyeşil/sarı iki renkli LED
• Sağyeşil LED
• Şunun için tasarlandı:PoE uygulamaları
• 350 μH minimum OCL
• 1500 Vrms izolasyonPHY tarafı ile hat tarafı arasında
• 0°C ila +70°C çalışma sıcaklığı
• Sağ açıdelikli montaj
• PBT + %30 cam elyaf gövde
• UL94-V0gövde malzemesi
• C5210R-EH fosfor bronz kontaklar
• Altın kaplamalı temas alanı,≥6 µinç
• EMI yay parmaklı SUS 304-1/2H paslanmaz çelik koruma
• RoHS uyumlu
• UL sertifikalı,Dosya No.E484635
• Göre tasarlandıIEEE802.3gereksinimler

Dahili Şematik ve Pin Ataması

LPJK2064A9NL, tam 1000BASE-T tam çift yönlü çalışma için uyumlu bir 4 kanallı diferansiyel arayüze, entegre Bob Smith pasif sonlandırmaya ve özel Ethernet üzerinden Güç merkezi bağlantı yollarına sahiptir.

Şematik Mimarinin Öne Çıkan Noktaları

PHY Yan Bağlantıları (Pim 1-12):

• Kanal 1: MD1+ (Pim 11), MDCT1 (Pim 12), MD1- (Pim 10)
• Kanal 2: MD2+ (Pim 4), MDCT2 (Pim 6), MD2- (Pim 5)
• Kanal 3: MD3+ (Pim 3), MDCT3 (Pim 1), MD3- (Pim 2)
• Kanal 4: MD4+ (Pim 8), MDCT4 (Pim 7), MD4- (Pim 9)

PoE DC Enjeksiyon Pimleri (Pim 13-16):VC+ (Pim 13, Pim 15) ve VC− (Pim 14, Pim 16), gücü doğrudan 350 mA sürekli dengeli akım için derecelendirilmiş kablo tarafındaki transformatörlerin orta musluklarından yönlendirir.

Entegre Ortak Mod ve Geçici Koruma:

• Kablo tarafı sonlandırma: Dahili4×75Ωseri bağlı izolasyon dirençleri4×22nFkapasitörler.
• Yüksek voltaj ayırma: Yüksek voltaj 1000 pF/2 kV1000pF/2kVkapasitör doğrudan dış metalik kalkan topraklamasına (SHIELD) yönlendirilmiştir.

PoE Uygulama Desteği

LPJK2064A9NL tasarlanmıştırPoE uygulamaları içinve aşağıdakilerin maksimum sürekli dengeli DC hat akımını belirtir:57 VDC'de 350 mA

Konnektörü amaçlanan PoE mimarisi için nitelendirirken belirtilen hat tarafı akım kapasitesi dikkate alınmalıdır.

Ürün aynı zamanda şunları sağlar:PHY tarafı ile hat tarafı arasında 1500 Vrms izolasyon, yalıtılmış Ethernet arayüzleri için önemli bir elektriksel karakteristiktir.

Eksiksiz bir PoE uygulaması için sistem tasarımcıları, RJ45 manyetik arayüzünü PoE PSE/PD devresi, PHY, koruma bileşenleri, PCB düzeni, termal koşullar ve geçerli IEEE 802.3 gereklilikleri ile birlikte değerlendirmelidir.

Önemli:350 mA / 57 VDC spesifikasyonu tek başına garantili bir PoE güç sınıfı değeri olarak yorumlanmamalıdır. Uygulanabilir PoE güç seviyesi, tam ürün spesifikasyonuna ve sistem uygulamasına göre belirlenmelidir.

LED'Lİ RJ45 Konnektör Uygulamaları

• SOHO ve Geniş Bant Ağı: ADSL/VDSL Modemler, Wi-Fi 6/7 Erişim Noktaları, GPON ONU'lar.
• Gömülü ve Bilgi İşlem: Anakart üzerinde LAN (LOM), Endüstriyel PC (IPC), Tek Kartlı Bilgisayarlar (SBC).
• Kurumsal Anahtarlama ve Yönlendirme: 16/24/48 Bağlantı Noktalı Yönetilen Ağ Anahtarları, Çekirdek Ağ Hub'ları, Yönlendiriciler.
• PoE ile Çalışan Cihazlar (PD) ve PSE: IP Gözetleme Kameraları, VoIP Terminalleri, IoT Ağ Geçitleri, Akıllı Aydınlatma Kontrolörleri.

Donanım Mühendisinin Düzeni ve EMC Kontrol Listesi

1, Şasi Zemini ve Dijital Zemin:
Dijital devre topraklamasını (DGND) konektörün dış metal koruma pinlerine doğrudan bağlamayın. LPJK2064A9NL, düşük frekanslı DC izolasyonunu korurken yüksek frekanslı gürültüyü orta kademeden kasa kalkanına güvenli bir şekilde bağlayan dahili bir 1000 pF/2 kV kapasitör içerir.

2. Diferansiyel Çift Yönlendirme:
Dört çiftin tamamının (MD1± ila MD4±) 100 Ω diferansiyel empedans kontrollü çiftler olarak yönlendirildiğinden emin olun. Çift içi uzunluk eşleşmesini ±5 mil içinde tutun ve yollardan katman geçişlerini en aza indirin.

3. PoE Akım İzleri:
Pim 13, 14, 15 ve 16'dan yerleşik PoE denetleyicinize veya PD köprünüze uzanan izler, termal yükselme olmadan sürekli 350 mA DC akımı idare etmek için yeterli iz genişliğine (1 oz bakır için minimum 25–30 mil) sahip olacak şekilde boyutlandırılmalıdır.

4. Panel Topraklaması:
125 MHz Ethernet temel frekansında RF sızıntısını önlemek için çevre EMI yay parmaklarının çıplak metal ön panel çerçevesine karşı 360 derecelik yay temasını tutarlı bir şekilde sağladığından emin olun.

 Sıkça Sorulan Sorular

S1: LPJK2064A9NL ile PoE olmayan Gigabit RJ45 konnektörleri arasındaki temel fark nedir?

Cevap: LPJK2064A9NL, 57 VDC'de 350 mA'ye kadar sürekli akım taşıyabilen izole edilmiş orta kademe DC çıkış hatları (Pim 13 - 16) içerir. Standart PoE olmayan Magjack'ler, bu merkez bağlantılarını dahili olarak yalnızca doğru akımı taşıyamayan ve PoE voltajlarına maruz kaldığında yanacak olan Bob Smith sonlandırma dirençlerine bağlar.

S2: Pim 19 ve Pim 20'deki iki renkli LED'i nasıl kontrol edersiniz?

Cevap: 19 ve 20 numaralı pinler antiparalel bir çift diyot çiftine bağlanır. Yeşili yakmak için Pim 20 YÜKSEK (1,8 V∼2,6 V) sürün1,8 V∼2,6 V) ve Pim 19 DÜŞÜK. Sarıyı yakmak için, Pim 19 YÜKSEK ve Pim 20 DÜŞÜK'ü sürerek sürücü durumlarını tersine çevirin. Her iki GPIO hattı da aynı mantık durumunda tutulduğunda LED sönük kalır.

S3: LPJK2064A9NL hem Gerilim Modu hem de Akım Modu Ethernet PHY'leriyle kullanılabilir mi?

Cevap: Evet. LPJK2064A9NL, dört kanal transformatörünün tamamında simetrik 1CT:1CT dönüş oranlarını kullanır. Gerilim modlu PHY'ler (merkez kademelerin dekuplaj kapasitörleri aracılığıyla toprağa sonlandığı yer) ve akım modlu PHY'ler (merkez kademelerin PHY besleme gerilimine bağlandığı yer, örneğin +3,3 V veya +2,5 V) ile sorunsuz bir şekilde arayüz oluşturur.

S4: LPJK2064A9NL, PoE+ (IEEE 802.3at) veya PoE++ (IEEE 802.3bt)'yi destekliyor mu?

Cevap: Hayır. LPJK2064A9NL, IEEE 802.3af (PoE Tip 1, 15,4 W'a kadar) ile uyumlu olan 57 VDC'de sürekli 350 mA maksimum dengeli hat akımı için derecelendirilmiştir. Daha yüksek güçlü PoE+ (600 mA, 30 W) veya PoE++ uygulamaları için lütfen yükseltilmiş 600 mA/1000 mA manyetik serimiz için LINK-PP ile iletişime geçin.
