Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: ISO 9001,ISO 14001,UL,SGS,REACH168
Model numarası: SM13072APEL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50 adet
Fiyat: $0.05-$0.38
Ambalaj bilgileri: 600 adet/makara
Teslim süresi: 3 gün içinde stok gemisinde
Ödeme koşulları: TT, Net30/60/90 gün
Yetenek temini: 5kk/ay
Parça Numarası: |
SM13072APEL |
Ürün Tipi: |
10/100 Temel-T Lan Transformörü |
İşlev: |
Ethernet Empedans Eşleştirme ve İzolasyon |
Entegre Ortak Mod Boğma: |
Evet |
Montaj: |
Yüzey Montajı (SMD) |
Paket: |
16 Pimli SMD / SOIC tarzı paket |
Yapı: |
Saksı |
TX Dönüş Oranı: |
1:1 ±%2 |
RX Dönüş Oranı: |
1:1 ±%2 |
OCL: |
350 µH Min. |
İzolasyon voltajı: |
1500 Vrms / 2250 VDC |
Çalışma Sıcaklığı: |
-40°C ila +125°C |
Minimum Sipariş Miktarı: |
AEC-Q200 |
Uyumluluk: |
RoHS, IEEE 802.3 uyumlu |
Parça Numarası: |
SM13072APEL |
Ürün Tipi: |
10/100 Temel-T Lan Transformörü |
İşlev: |
Ethernet Empedans Eşleştirme ve İzolasyon |
Entegre Ortak Mod Boğma: |
Evet |
Montaj: |
Yüzey Montajı (SMD) |
Paket: |
16 Pimli SMD / SOIC tarzı paket |
Yapı: |
Saksı |
TX Dönüş Oranı: |
1:1 ±%2 |
RX Dönüş Oranı: |
1:1 ±%2 |
OCL: |
350 µH Min. |
İzolasyon voltajı: |
1500 Vrms / 2250 VDC |
Çalışma Sıcaklığı: |
-40°C ila +125°C |
Minimum Sipariş Miktarı: |
AEC-Q200 |
Uyumluluk: |
RoHS, IEEE 802.3 uyumlu |

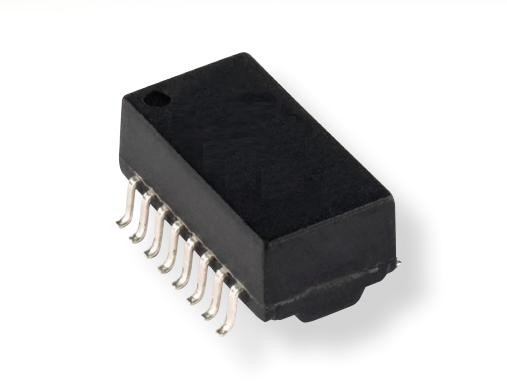

SM13072APEL, özellikle zorlu otomotiv ve endüstriyel ortamlar için tasarlanmış, yüksek güvenilirliğe sahip, yüzeye monte (16 Pimli SOIC) ayrı bir 10/100 Base-T Ethernet darbe transformatör modülüdür. Tamamen muhafazalı bir yapıya, otomatik bobin sarımına ve kablo tarafı entegre ortak mod bobinlerine sahip olan bu cihaz, +125 °C'ye kadar sürekli çalışma, sağlam diferansiyel gürültü bağışıklığı (DCMRR: -35 dB) ve 1500 Vrms / 2250 Vdc çift dielektrik izolasyon sağlar.
| Parametre | Şartname | Mühendislik Önemi |
| Ethernet Hızı | 10/100 Base-T (Hızlı Ethernet) | Adaptör, hub ve LOM için tam IEEE 802.3 uyumluluğu |
| Çalışma Sıcaklığı | -40 °C ila +125 °C | AEC-Q200, otomotiv motor bölmesi ve zorlu endüstriyel uygulamalar için uygundur |
| Dönüş Oranı | 1 : 1 (TX) / 1 : 1 (RX) ±%2 | Gerilim modu ve akım modu PHY'leri için simetrik eşleştirme |
| Açık Devre Endüktansı (OCL) | 350 µH Min. (@ 100 kHz, 0,1 V, 8 mA DC Önyargı) | Doğrudan DC dengesizliği altında manyetik çekirdek doygunluğunu önler |
| Dielektrik İzolasyon (Hipot) | 1500 Vrms / 2250 Vdc (60 Sn @ 1 mA) | Hat dalgalanmalarına, EFT ve ESD'ye karşı olağanüstü koruma |
| Paket İnşaat | 16 Pimli SMD SOIC, Saksı ("P") | Nem girişine, şiddetli termal döngüye ve titreşime karşı dayanıklıdır |
| Üretim Süreci | Otomatik Sarma ve Şok Grubu | Birim uzunluk başına yüksek büküm yoğunluğu; ultra düşük kaçak endüktans (0,5 µH) |
| Standart Paketleme | Bant ve Makara (13 inç makara, 600 adet/makara) | Yüksek hızlı otomatik SMT alma ve yerleştirme hatları için optimize edilmiştir |
Aşağıdaki tüm elektrik özellikleri şu adreste belirtilmiştir:25°Caksi belirtilmedikçe.
| Elektriksel Parametre | Test Durumu | Şartname |
|---|---|---|
| TX Dönüş Oranı | 100 kHz, 0,1 V | 1:1 ±%2 |
| RX Dönüş Oranı | 100 kHz, 0,1 V | 1:1 ±%2 |
| Açık Devre Endüktansı (OCL) | 100 kHz, 0,1 V, 8 mA DC öngerilim | 350 µH Min. |
| Kaçak Endüktans, TX | 100 kHz, 0,1 V, TX kısa devreli TD | 0,5 µH Maks. |
| Kaçak Endüktans, RX | 100 kHz, 0,1 V, RX kısa devreli RD | 0,5 µH Maks. |
| Sargıdan Sargıya Kapasite | 100 kHz, 0,1 V | 35 pF Maks. |
| DCR, TD ve RD | Çip tarafı | 1,4 Ω Maks. |
| DCR, Teksas ve RX | Kablo tarafı | 1,0 Ω Maks. |
| Ekleme Kaybı | 1–100 MHz | -1,1 dB Maks. |
| İade Kaybı | 1–40 MHz, 100 Ω yük | -16 dB Min. |
| İade Kaybı | 40–100 MHz, 100 Ω yük | -10 + 20 log(f/80 MHz) dB Min. |
| Çapraz konuşma | 1–60 MHz | -40 dB Min. |
| Çapraz konuşma | 60–100 MHz | -35 dB Min. |
| Ortak Mod Reddi | 1–60 MHz | -37 dB Min. |
| Ortak Mod Reddi | 60–100 MHz | -30 dB Min. |
| Diferansiyel-Ortak Mod Reddetme Oranı | 30 MHz | -35 dB Min. |
| Diferansiyel-Ortak Mod Reddetme Oranı | 60 MHz | -35 dB Min. |
| Hi-Pot | TD'den TX'e / RD'den RX'e, 1 mA, 60 sn | 1500 Vrms / 2250 Vdc |
Yayınlanan Bourns veri sayfası, 350 µH OCL, 0,5 µH maksimum sızıntı endüktansı, 35 pF maksimum sarma kapasitansı, -1,1 dB maksimum ekleme kaybı ve 1500 Vrms izolasyon dahil olmak üzere aynı temel elektriksel özellikleri sağlar.
açık devre endüktansı (OCL)10/100 Ethernet transformatörü için önemli bir seçim parametresidir. SM13072APEL, 100 kHz, 0,1 V ve 8 mA DC öngeriliminde minimum 350 µH'yi belirtir.
Alternatif 10/100 LAN transformatörlerini karşılaştıran mühendisler, test koşulları olmadan endüktans değerlerini karşılaştırmak yerine OCL'yi aynı ölçüm koşulları altında değerlendirmelidir.
SM13072APEL maksimum değeri belirtir0,5 µH kaçak endüktanshem iletim hem de alma kanalları için. Düşük kaçak endüktans, transformatörün amaçlanan yüksek frekanslı bağlantı özelliklerinin korunmasına yardımcı olur.
Belirtilen sarım kapasitansı da sınırlıdırMaksimum 35 pFBu, yüksek frekanslı sinyal davranışını ve transformatör uyumluluğunu değerlendirirken önemlidir.
SM13072APEL iki simetrik 1:1 kanalı (TX Gönder ve RX Al) entegre eder. Ortak mod bobinleri (CMC),kablo tarafı(Pim 14/16 ve 9/11) ortak mod elektromanyetik gürültüyü PCB topraklama sistemine girmeden önce azaltmak için.
Entegre RJ45 Magjack'ler tüketici ofis ekipmanlarında popüler olsa da,SM13072APEL ayrık manyetikler, otomotiv ve zorlu endüstriyel platformlar için tercih edilen mimaridirüç temel faktör nedeniyle:
Olağanüstü Termal Kapasite (-40 °C ila +125 °C):
Ticari Magjack'ler dahili plastik muhafazalar, LED eklentileri ve yalnızca +70 °C veya +85 °C'ye dayanıklı bobinler içerir. SM13072APEL, otomotiv sınıfı özel epoksi ve yüksek Curie sıcaklıklı ferrit çekirdekler kullanarak yüksek sıcaklıktaki motor bölmelerinde bile istikrarlı endüktans sağlar.
Yüksek Yoğunluklu Otomatik Sarma:
Otomatik sarma, birim uzunluk başına tel çifti bükümlerini artırır. Bu hassas sarma kontrolü, dönüş oranı doğruluğunu (±%2) garanti eder ve kaçak endüktansı endüstri lideri ≤0,5'e düşürür μHkeskin darbe kenarı geçişleri ve minimum titreşim sağlar.
ESD ve Dalgalanma Bastırma için Esnek Düzen:
Ayrık transformatörler, mühendislerin yüksek enerjili ESD koruma diyotlarını (düşük kapasitanslı TVS dizileri gibi) doğrudan harici RJ45 konektörü ile transformatör arasına yerleştirmesine olanak tanıyarak, sıkıştırma akımlarını PHY'den uzakta izole eder.
SM13072APEL ayak izini tasarlarken veya incelerken önerilen PCB iniş düzenine uyulmalıdır. Özellikle mühendisler, PCB'nin piyasaya sürülmesinden önce 1,27 mm kurşun aralığını, 8,89 mm sıralar arası merkez açıklığını ve önerilen 0,76 mm ped genişliğini doğrulamalıdır. Üreticinin tavsiye ettiği düzen, iç ve dış açıklıklar için sırasıyla 7,10 mm ve 10,50 mm'lik yastık sırası boyutlarını belirtir.
