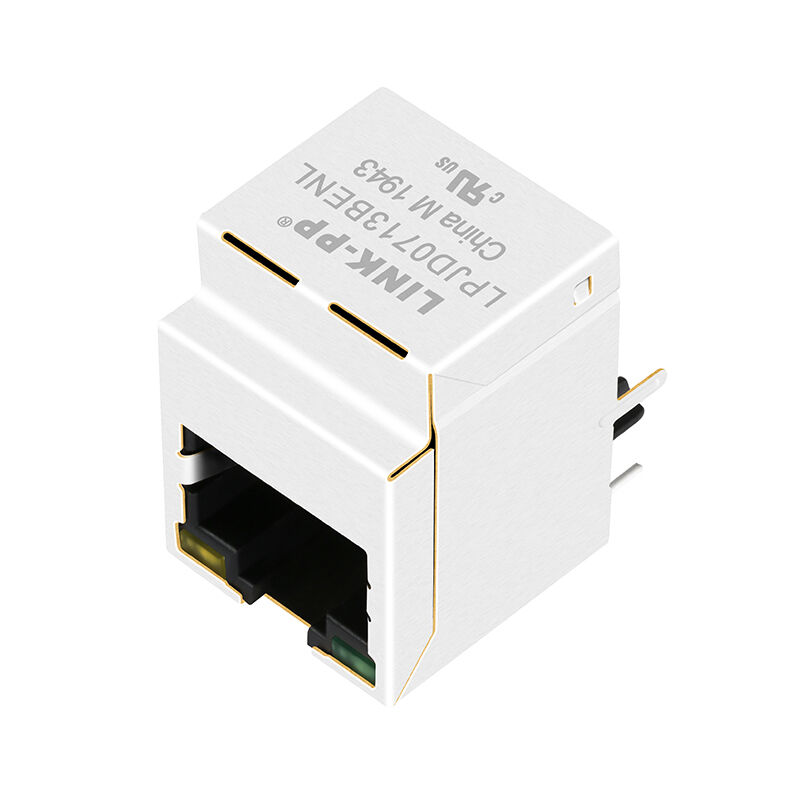

LPJD0713BENL Dikey RJ45 1x1 Konnektör, 1000 Base-T Entegre Manyetikli

The LINK-PP LPJD0713BENL , endüstriyel sınıf, tek portlu (1x1) dikey (üst giriş / 180° düz) Gigabit Ethernet (1000BASE-T) RJ45 Entegre Konnektör Modülü (ICM / Magjack)'dir. Özellikle alan kısıtlı taşıyıcı kartlar, blade sunucular, test cihazları ve üstten kablo eşleştirmesinin gerekli olduğu DIN raylı endüstriyel PC'ler için tasarlanmıştır. Kompakt bir through-hole profiline 1CT:1CT manyetik izolasyon transformatörleri, birincil taraf filtreleme kapasitörleri, dahili bir Bob Smith sonlandırma ağı, metal bir EMI kalkanı ve çift durum LED'i entegre eder.

Hızlı Özellikler Matrisi (Bir Bakışta)

Elektriksel Performans Özellikleri (25 °C'de)

LPJD0713BENL Dikey RJ45 Konnektör Veri Sayfası - Mekanik ve Şematik:

Mekanik Boyutlar, Malzeme Özellikleri ve Dalga Lehimleme

1. Fiziksel Boyutlar

• PCB Üzerindeki Toplam Yükseklik: 22.0 ± 0.35 mm (0.866 ± 0.014 inç)
• Gövde Genişliği: 16.15 ± 0.35 mm (0.636 ± 0.014 inç)
• Gövde Derinliği / Uzunluğu: 16.70 ± 0.35 mm (0.657 ± 0.014 inç)
• Sinyal Pin Uzunluğu (P1-P10): 4.00 ± 0.35 mm
• Kalkan Toprak Direği Uzunluğu: 3.50 ± 0.35 mm

2. Malzeme Bileşimi

• Konnektör Gövdesi: %30 cam elyaf ile güçlendirilmiş termoplastik PBT, alev geciktirici, UL94V-0 dereceli.
• Temas Terminalleri: Fosfor Bronz C5210R-EH, 0.35 mm kalınlık.
• Temas Eşleştirme Alanı Kaplaması: Nikel alt kaplama üzerinde minimum 6 μin (0.15 μm) altın kaplama.
• Lehim Pinleri: Pirinç C2680R-H, 0.35 mm kalınlık, nikel üzerinde %100 mat kalay.
• Metalik Kalkan: Paslanmaz Çelik SUS 304-1/2H, 0.20 mm kalınlık.

3. Dalga Lehimleme Parametreleri

• Lehimleme İşlemi: Standart kurşunsuz (Pb-free) dalga lehimleme makineleriyle uyumludur.
• Lehim Ucu Sıcaklığı: Maksimum 250°C.
• Maksimum Bekleme Süresi: Maksimum 5 saniye.

Dahili Şematik ve Sinyal Pin Ataması

LPJD0713BENL, entegre manyetik kuplaj, dahili birincil ayırma ve yüksek voltajlı hat tarafı ESD/ortak mod dönüş yolları ile 4 tam Gigabit diferansiyel çiftini eşler.

PHY TARAFI (PCB BAĞLANTILARI)                         HAT TARAFI (RJ45 KONNEKTÖR)
  TD0+ (Pin 1) ───┐       ┌─── 0.01uF ─── VCC (Pin 9)
                  ) 1CT   ( 1CT
  TD0- (Pin 2) ───┴───────┴─── 75 Ω ─────┐
                                         │
  TD1+ (Pin 3) ───┐       ┌─── 0.01uF ───┤
                  ) 1CT   ( 1CT          │
  TD1- (Pin 6) ───┴───────┴─── 75 Ω ─────┼──── J1 (MX0+) / J2 (MX0-)
                                         │──── J3 (MX1+) / J6 (MX1-)
  TD2+ (Pin 4) ───┐       ┌─── 0.01uF ───┤──── J4 (MX2+) / J5 (MX2-)
                  ) 1CT   ( 1CT          │──── J7 (MX3+) / J8 (MX3-)
  TD2- (Pin 5) ───┴───────┴─── 75 Ω ─────┤
                                         │
  TD3+ (Pin 7) ───┐       ┌─── 0.01uF ───┘
                  ) 1CT   ( 1CT          │
  TD3- (Pin 8) ───┴───────┴─── 75 Ω ─────┘
                                         │
                             SHIELD ─────┴── 1000 pF / 2 kV Yüksek Voltajlı Kapasitör

Sinyal Pin Eşleme Referansı

Sıkça Sorulan Sorular
