Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO

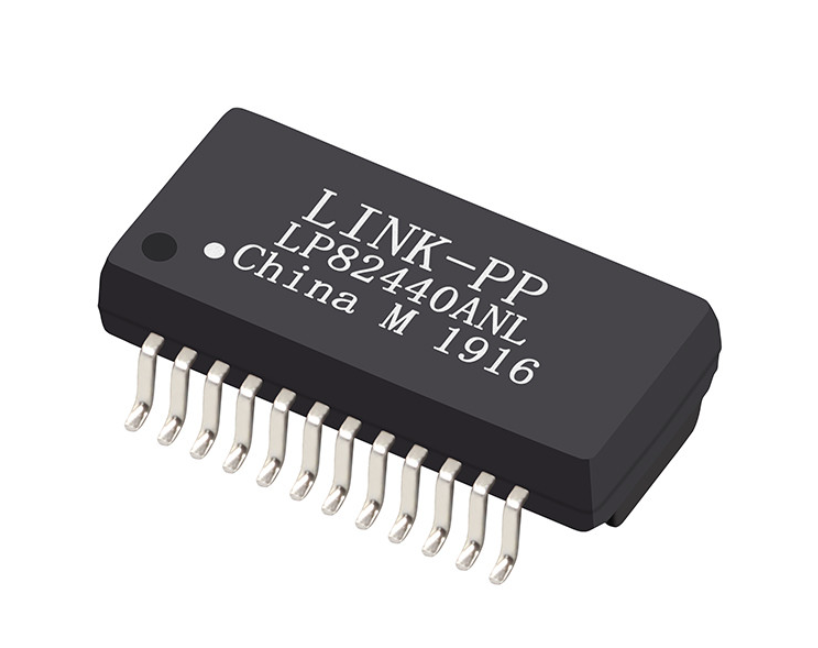

Model numarası: LP82440ANL
belge: LP82440ANL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50 adet
Fiyat: $ 0.34
Ambalaj bilgileri: makara
Teslim süresi: 3 gün içinde stok gemisinde
Ödeme koşulları: L/C,D/A,D/P,T/T,Western Union
Yetenek temini: 5kk/ay
Parça Numarası: |
LP82440ANL |
OCL: |
350 µH dakikalık |
DCR: |
1,2 Ω maks |
yüksek pot: |
1500 VRMS |
Veri Hızı: |
1000base-T |
Kanal/Liman sayısı: |
Bekar |
Yetki Belgesi: |
Yetki Belgesi |
Montaj Tipi: |
smt |
Oranı dönüş: |
1:1 |
Çalışma Sıcaklığı Aralığı: |
-40°C ila +85°C |
Parça Numarası: |
LP82440ANL |
OCL: |
350 µH dakikalık |
DCR: |
1,2 Ω maks |
yüksek pot: |
1500 VRMS |
Veri Hızı: |
1000base-T |
Kanal/Liman sayısı: |
Bekar |
Yetki Belgesi: |
Yetki Belgesi |
Montaj Tipi: |
smt |
Oranı dönüş: |
1:1 |
Çalışma Sıcaklığı Aralığı: |
-40°C ila +85°C |
| Parametre | Özellik | Mühendislik Faydası |
|---|---|---|
| Ethernet Hızı | 1000 BASE-T (Gigabit Ethernet) | IEEE 802.3 gigabit alıcı-vericileriyle tam uyumlu |
| Bileşen Yüksekliği | Maksimum 4.0 mm (Ultra Düşük Profil) | Arka paneller, ince PCIe alt kartları ve blade sistemleri için ideal |
| PoE Uyumluluğu | PoE / PoE+ Uyumlu | DC güç çekimi için ayrılmış hat tarafı orta uçları (MCT1-MCT4) |
| Çalışma Sıcaklığı | -40°C ila +85°C (Gerçek Endüstriyel) | Havalandırmasız kapalı endüstriyel muhafazalarda garantili çalışma |
| Çevirme Oranı | 1CT : 1CT ±5% (Tüm 4 Kanal) | Voltaj modlu ve akım modlu PHY'ler için simetrik eşleştirme |
| Endüktans (OCL) | 350 µH Min. (100 kHz, 100 mV, 8 mA DC'de) | Hat DC akım dengesizlikleri altında çekirdek doygunluğunu önler |
| Girişim Kaybı | -1.0 dB Maks. (1 ~ 100 MHz) | Üstün güç verimi ve daha uzun kablo erişim marjları |
| Kaçak Endüktansı | Maksimum 0.5 µH | Gigabit darbe kenarlarındaki yüksek frekanslı çınlamayı ve titremeyi en aza indirir |
| DC Direnci (DCR) | Maksimum 1.2 Ω | PoE yükü altında dahili termal dağılımı azaltır |
| Yüksek Pot İzolasyonu | Minimum 1500 Vrms | Uluslararası güvenlik ve dalgalanma izolasyon standartlarına uygundur |
| Parametre | Test Koşulu | Özellik Limiti |
|---|---|---|
| Çevirme Oranı | 100 kHz, 100 mV | 1CT : 1CT (±5%) |
| Açık Devre Endüktansı (OCL) | 100 kHz, 100 mV, 8 mA DC Bias | Minimum 350 µH |
| Girişim Kaybı | 1 ~ 100 MHz | -1.0 dB Maksimum |
| Kaçak Endüktansı (LL) | 100 kHz, 100 mV | Maksimum 0.5 µH |
| DC Direnci (DCR) | Birincil ve İkincil | Maksimum 1.2 Ω |
| Geri Dönüş Kaybı (100 Ω Yük) | 1 ~ 30 MHz | -16.0 dB Minimum |
| Geri Dönüş Kaybı (100 Ω Yük) | 30 ~ 60 MHz | -12.0 dB Minimum |
| Geri Dönüş Kaybı (100 Ω Yük) | 60 ~ 80 MHz | -10.0 dB Minimum |
| Geri Dönüş Kaybı (100 Ω Yük) | 80 ~ 100 MHz | -8.0 dB Minimum |
| Crosstalk (Yakın Uç) | 1 ~ 100 MHz | -30.0 dB Minimum |
| Diferansiyelden Ortak Mode (DCMR) | 1 ~ 100 MHz | -30.0 dB Minimum |
| Dielektrik Dayanımı (Hi-Pot) | 60 Saniye (PHY Tarafından Hat Tarafına) | Minimum 1500 Vrms |
| Çalışma Sıcaklığı Aralığı | Sürekli Endüstriyel | -40°C ila +85°C |
PHY / ALICI-VERİCİ TARAFI HAT / RJ45 TARAFI (PoE UYUMLU)
Pin 2 (TD1+) ───┐ 1CT:1CT ┌─── Ortak Mod ─── Pin 23 (MX1+)
) ( Choke
Pin 3 (TD1-) ───┴─────────┴─────────────────── Pin 22 (MX1-)
Pin 1 (TCT1) ─── Orta Uç Pin 24 (MCT1) ─── PoE Ucu 1
Pin 5 (TD2+) ───┐ 1CT:1CT ┌─── Ortak Mod ─── Pin 20 (MX2+)
) ( Choke
Pin 6 (TD2-) ───┴─────────┴─────────────────── Pin 19 (MX2-)
Pin 4 (TCT2) ─── Orta Uç Pin 21 (MCT2) ─── PoE Ucu 2
Pin 8 (TD3+) ───┐ 1CT:1CT ┌─── Ortak Mod ─── Pin 17 (MX3+)
) ( Choke
Pin 9 (TD3-) ───┴─────────┴─────────────────── Pin 16 (MX3-)
Pin 7 (TCT3) ─── Orta Uç Pin 18 (MCT3) ─── PoE Ucu 3
Pin 11 (TD4+) ───┐ 1CT:1CT ┌─── Ortak Mod ─── Pin 14 (MX4+)
) ( Choke
Pin 12 (TD4-) ───┴─────────┴─────────────────── Pin 13 (MX4-)
Pin 10 (TCT4) ─── Orta Uç Pin 15 (MCT4) ─── PoE Ucu 4| Parametre | Özellik |
|---|---|
| Paket Boyutu | 15.1 mm (Uzunluk) × 7.1 mm (Gövde Genişliği) × 10.0 mm (Toplam Genişlik) |
| Toplam Yükseklik | Maksimum 4.0 mm. |
| Pin Aralığı | 1.0 mm aralık |
| Kurşun Genişliği | 0.40 mm |
| Önerilen PCB Lehim Deseni | Ped Genişliği: 0.60 mm; Ped Uzunluğu: 1.35 mm; Toplam Sıra Genişliği: 10.7 mm |
| IR Yeniden Akış - Ön Isıtma Bölgesi | 150°C ~ 200°C (60-180 saniye) |
| IR Yeniden Akış - Likidüs Sıcaklığı (TL) | 217°C (60-150 saniye) |
| IR Yeniden Akış - Tepe Sıcaklığı (TP) | 250°C (+0/-5°C); bekleme süresi maks. 5 saniye |
| Maksimum Yeniden Akış Döngüsü | Maksimum 2 kez |
| Bant ve Makara Paketleme | Taşıyıcı Genişliği: 24 mm; 13" makara başına 800 adet |
| Karton Paketleme | 4.800 adet / 6 makara |
Cevap: Evet. LP82440ANL, Pin 15, 18, 21 ve 24'te (MCT1'den MCT4'e) özel hat tarafı orta uçlarıyla tasarlanmıştır. Bu orta uçlar, dört Ethernet çifti üzerinden IEEE 802.3af ve 802.3at güç dağıtımını destekleyerek yerleşik PoE PD (Güçlü Cihaz) veya PSE (Güç Kaynak Ekipmanı) denetleyicilerine doğrudan bağlantı sağlar.
Cevap: 4.0 mm maksimum düşük profilli yüksekliği ve endüstriyel sınıf sıcaklık derecesi (-40°C ila +85°C), dikey boşluğun istiflenmiş devre kartları arasında kesin olarak sınırlı olduğu yoğun telekom arka panel mimarileriyle (CompactPCI, VPX ve ATCA gibi) özel olarak uyumludur.
Cevap: LP82440ANL, Pulse HX5008NL için %100 form, uyum ve işlevsel doğrudan bir alternatiftir. Her ikisi de aynı 24 pinli SMD düzenine, 1CT:1CT çevirme oranına, 8 mA DC bias'ta 350 µH minimum OCL'ye, -1.0 dB girişim kaybına ve endüstriyel sıcaklık aralığına sahiptir, bu da PCB düzen revizyonu gerektirmez.
