Parça Numarası: |
JXF0-5012NL |
Ürün ailesi: |
PulseJack JXF0 |
Bağlantı noktası yapılandırması: |
1×1, Tek Bağlantı Noktalı |
Veri Hızı: |
5GBase-T |
LED yapılandırma: |
Yeşil-Sarı / Yeşil-Sarı |
PoE Yapılandırması: |
4 Çiftli PoE |
POE akımı: |
900 mA maks. |
PoE Güç Rating: |
90 W |
EMI Şok Bobini: |
3 W, PHY Tarafı |
Emi parmakları: |
Üst ve Yanlar |
Montaj: |
Delikten |
Toplantı: |
Hrough-Hole Reflow uyumlu |
Parça Numarası: |
JXF0-5012NL |
Ürün ailesi: |
PulseJack JXF0 |
Bağlantı noktası yapılandırması: |
1×1, Tek Bağlantı Noktalı |
Veri Hızı: |
5GBase-T |
LED yapılandırma: |
Yeşil-Sarı / Yeşil-Sarı |
PoE Yapılandırması: |
4 Çiftli PoE |
POE akımı: |
900 mA maks. |
PoE Güç Rating: |
90 W |
EMI Şok Bobini: |
3 W, PHY Tarafı |
Emi parmakları: |
Üst ve Yanlar |
Montaj: |
Delikten |
Toplantı: |
Hrough-Hole Reflow uyumlu |

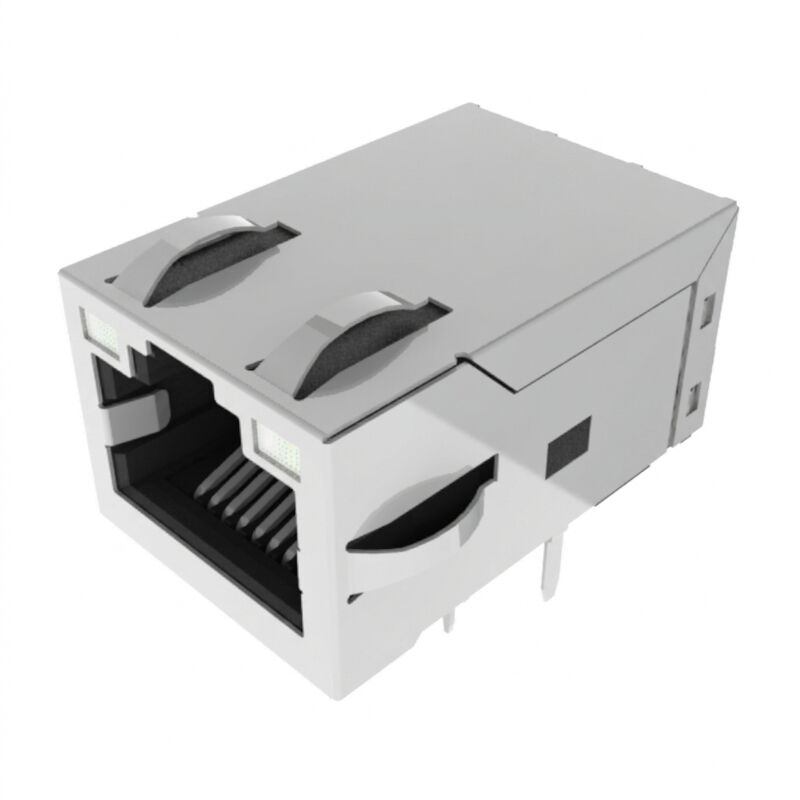

JXF0-5012NL konektörü nedir ve temel özellikleri nelerdir?
Şu JXF0-5012NL sağlam, endüstriyel entegre bir RJ45 konektörüdür (ICM/MagJack). Şu özellikler için belirtilmiştir: 5GBase-T (5 Gbps) yüksek hızlı Ethernet ve 90W 4 Çift PoE++ güç (900 mA @ 57VDC, IEEE 802.3bt uyumlu) sağlar. Temel özellikler arasında endüstriyel çalışma sıcaklığı -40°C ila +85°C, 2250 VDC galvanik izolasyon (transformatör tarafı), çift Yeşil/Sarı çift renkli LED'ler ve Pin-in-Paste / Through-Hole Reflow (THR) uyumlu, Üst ve Yan EMI yaylı parmaklara sahip bir ayak izi bulunur.
JXF0-5012NL, bant genişliği gerektiren, yüksek güçlü gömülü uygulamalar için özel olarak tasarlanmış endüstriyel sınıf, tek portlu Gigabit PulseJac Entegre Konektör Modülüdür (ICM). IEEE 802.3 spesifikasyonları kapsamında 5GBase-T Ethernet hızlarını tam olarak destekleyen bu konektör, dahili manyetikler, 3 telli PHY tarafı ortak mod şokları ve IEEE 802.3bt Tip 4 PoE++ cihazları için 90W'a kadar (4 çift üzerinden sürekli 900mA @ 57VDC) güç sağlayabilen doğrudan yüksek güçlü sonlandırma içerir.
Aşırı ortamlarda sağlam dağıtım için tasarlanan JXF0-5012NL, -40°C ila +85°C sıcaklık aralığında çalışır. Özel muhafazası ve pin yapısı, manuel ikincil lehimleme işlemlerini ortadan kaldırarak PCB montaj maliyetlerini düşürürken MSL 1 raf ömrü ve yüksek mekanik tutma sağlayarak Through-Hole Reflow (THR / Pin-in-Paste) işlemlerine olanak tanır.
| Parametre | Özellik | Standart / Koşul |
| Çalışma Sıcaklığı | -40°C ila +85°C | Tam nominal akım ve bant genişliği |
| Depolama Sıcaklığı | -40°C ila +85°C | Montajsız / Ambalaj İçinde |
| Dielektrik Dayanımı (İzolasyon) | 2250 VDC / 60 saniye | Birincilden İkincile (Yalnızca Transformatör) |
| Yanmazlık Sınıfı | UL 94V-0 veya daha iyisi | Termoplastik Muhafaza |
| Nem Hassasiyeti Seviyesi (MSL) | MSL 1 (Sınırsız raf ömrü) | IPC / JEDEC J-STD-020 |
| Güvenlik Uyumluluğu | UL 62368-1 (Dosya E216117) | Bilgi/Ses-Video Teknoloji Standardı |
| Metrik | Frekans Aralığı | Değer (Limit) |
| Veri Hızı | Temel Bant Ethernet | 5GBase-T (IEEE 802.3) |
| Açık Devre Endüktansı (OCL) | 100 kHz, 0.1 mA | 180 µH Min (Veri sayfasında 180mH olarak listelenmiştir) |
| Giriş Kaybı (Maks) | 1.0 MHz – 125 / 250 MHz | -1.0 dB / -1.5 dB |
| Geri Dönüş Kaybı (Min) |
1 MHz – 40 MHz 40 MHz – 100 MHz 100 MHz – 250 MHz |
-24 dB -19 dB -14 dB (formül: -20+[12.5×log10(f/40MHz)]) |
| Çapraz Konuşma (Tipik) |
10 MHz – 125 MHz 125 MHz – 250 MHz |
-30 dB -20 dB |
| Ortak Mod Reddi (Min) |
10 MHz – 125 MHz 125 MHz – 250/400 MHz |
-35 dB -30 dB / -25 dB |
| EMI Şok Topolojisi | Dahili Manyetikler | 3-Telli (3W), PHY Tarafı |
| Parametre | Özellik | Notlar |
| PoE Sınıf Desteği | IEEE 802.3bt Tip 4 (PoE++) | 4-Çift Güç Mimarisi |
| Maksimum Akım | 900 mA Sürekli | Çift başına 2 (Toplam 1.8A döngü) |
| Sürekli Güç Derecesi | 90 W @ 57 VDC | Sürekli görev derecesi |
| PoE Özel Pinleri | Pin 15, 16, 17, 18 | Dahili düşük voltajlı PHY yollarından izole edilmiştir |
| Bileşen | Malzeme | Kaplama / Son İşlem |
| Temas Terminalleri | Fosfor Bronz | 30 µ-inç (0.76 µm) Altın üzerine 30 µ-inç min Nikel |
| Lehim Kuyrukları | Fosfor Bronz | 100 µ-inç min %100 Mat Kalay |
| Kalkan Kabuğu | Bakır Alaşım | Nikel Kaplama, Üst ve Yan Topraklama Parmaklı |
| Önerilen PCB Kaplaması | FR4 | HASL (ENIG, OSP ile uyumlu) |
JXF0-5012NL, 18 fonksiyonel pin artı 2 mekanik topraklama tutma direği içerir:
Pin 1–10 (Sinyal ve Orta Taplar):
Pin 11–14 (Çift Renkli LED'ler):
Pin 15–18 (PoE Güç Enjeksiyon Girişleri):
Evet. JXF0-5012NL, 900 mA ve 90 W olarak derecelendirilmiş 4 çift PoE sürümüdür. Üretici bu yapılandırmayı 900mA - 90W 4 Çift olarak listelemektedir.
| PoE Parametresi | JXF0-5012NL |
|---|---|
| PoE Desteği | Evet |
| Çift Yapılandırması | 4-Çift |
| Maksimum Akım | 900 mA |
| Nominal Güç | 90 W |
| EMI Şok | 3 W, PHY Tarafı |
90 W derecesi, standart PoE olmayan ve düşük güçlü PoE RJ45 arayüzlerinden önemli bir ayrımdır.
JXF0-5012NL, PoE özellikli bir RJ45 entegre konektörüdür, eksiksiz bir PoE güç dönüştürme modülü değildir.
Eksiksiz bir PoE tasarımı hala uygun şunları gerektirir:
Bu nedenle, konektörün 90 W kapasitesi, bu bileşeni kullanan her sistemin bir güç verilen cihaza otomatik olarak 90 W sağlayabileceği anlamına gelmemelidir.
C: Evet. Dahili manyetikler ve transformatör oranları (1:1), 1 Gbps, 2.5 Gbps ve 5 Gbps genelinde IEEE 802.3 spesifikasyonlarını karşılar. Daha düşük veri hızlarında otomatik olarak müzakere edecek ve sorunsuz çalışacaktır.
C: Saf PoE olmayan konektörlerde (örneğin, JXF0-5010NL), kablo tarafındaki RJ45 pinleri ile tüm PCB tarafı pinleri arasında 2250VDC izolasyon bulunur. JXF0-5012NL'de, PoE enjeksiyonu için orta taplara (Pin 15–18) doğrudan bağlanan özel yüksek güçlü hatlar bulunur; bu nedenle, yüksek voltajlı galvanik arıza koruması, PoE enjeksiyon DC yolları üzerinden değil, transformatör sinyal bobinleri boyunca kesinlikle korunur.
C: Çift başına 900 mA akım taşımak, ağır ortak mod DC akısı oluşturur. PHY tarafına 3 telli bir ortak mod şoku yerleştirmek, ağır DC PoE akımlarını doğrudan şok sargılarından geçirmeden ortak mod gürültü bastırmasını sağlar, çekirdek doygunluğunu ve sinyal bozulmasını önler.
C: Yeşil LED 568nm'de, sarı LED ise 585nm'de zirve yapar. Maksimum sürekli DC ileri akımı 150mA, maksimum güç dağılımı 100mW ve maksimum ters kırılma voltajı (Vr) 5.0V'tur. Tipik ışık parlaklığı 20mA'da 8–12 mcd'dir.
C: Evet. J-STD-075 derecesi R7 ve J-STD-002'ye göre, bileşen plastik deformasyonu veya temas bozulması olmadan 260°C'ye kadar ön ısıtma sıcaklıklarında standart dalga lehimlemeyi destekler.
