Ürün Detayları
Menşe yeri: Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: JXF0-5011NL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50 adet
Fiyat: $ 1.3
Ambalaj bilgileri: makara
Teslim süresi: 3 gün içinde stok gemisinde
Ödeme koşulları: L/C,D/A,D/P,T/T,Western Union
Yetenek temini: 5kk/ay
Parça Numarası: |
JXF0-5011NL |
Seri: |
PULSEJACK JX0 |
Ürün Tipi: |
1×1 RJ45 Entegre Konnektör Modülü (ICM) |
Veri Hızı: |
5GBase-T |
Trafo oranı: |
1:1 |
İzolasyon voltajı: |
2250 VDC |
Çalışma Sıcaklığı: |
-40°C ila +85°C |
PCB Üzerinden Yükseklik: |
13.50mm |
İletişim Bitir: |
30μin Altın |
Uyumluluk: |
RoHS |
Parça Numarası: |
JXF0-5011NL |
Seri: |
PULSEJACK JX0 |
Ürün Tipi: |
1×1 RJ45 Entegre Konnektör Modülü (ICM) |
Veri Hızı: |
5GBase-T |
Trafo oranı: |
1:1 |
İzolasyon voltajı: |
2250 VDC |
Çalışma Sıcaklığı: |
-40°C ila +85°C |
PCB Üzerinden Yükseklik: |
13.50mm |
İletişim Bitir: |
30μin Altın |
Uyumluluk: |
RoHS |

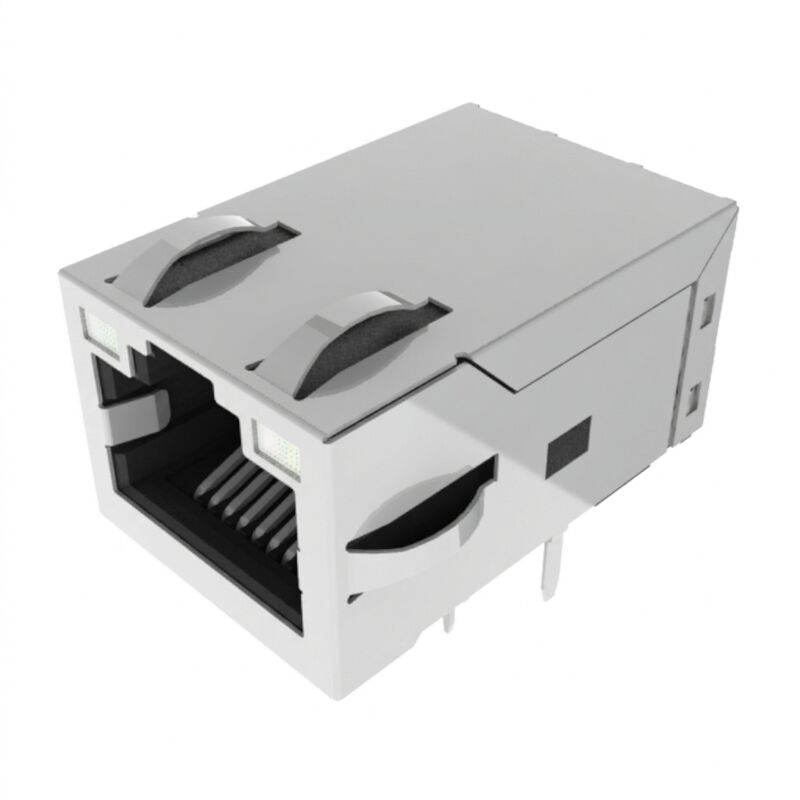

JXF0-5011NL endüstriyel sınıf, tek portlu Gigabit PulseJack Entegre Konektör Modülü (ICM), 5GBase-T (5 Gbps) hızına kadar çalışan zorlu, yüksek bant genişliğine sahip Ethernet uygulamaları için tasarlanmıştır. IEEE 802.3 standartlarına sıkı sıkıya bağlı olarak üretilen JXF0-5011NL, yüksek performanslı manyetikler, izolasyon transformatörleri ve kompakt bir form faktörüne entegre edilmiş bir 2 telli (2W) sinyal hattı ortak mod şok bobini içerir.Çift Yeşil-Sarı / Yeşil-Sarı çift renkli LED'lere sahip bu PoE olmayan konektör, harici ışık boruları gerektirmeden gerçek zamanlı çok durumlu bağlantı/aktivite görsel geri bildirimi sağlar. Yüksek sıcaklığa dayanıklı UL 94V-0 termoplastik ve 3,20 mm kalay kaplı kuyruklarla üretilen JXF0-5011NL,
Delikten Reflow (THR / Pin-in-Paste) üretim hatları için tamamen niteliklidir, MSL 1 sınırsız zemin ömrü derecesine ve -40°C ila +85°C çalışma aralığında olağanüstü şok/titreşim toleransına sahiptir.Temel Mimari Vurguları2250 VDC / 60 saniye: Minimum ekleme kaybı (-1,0/-1,5 dB maks.) ve -24 dB (1–40 MHz) ve -14 dB (100–250 MHz) üzerindeki geniş bant geri dönüş kaybı ile üstün sinyal bütünlüğü.
| Koşullar | Genel Uzunluk | Tam bant genişliği çalışması |
| Depolama Sıcaklığı | 2250 VDC / 60 saniye | Montajsız / Orijinal tepsisinde |
| Dielektrik İzolasyon (Pri:İkincil) | 2250 VDC / 60 saniye | Tam birincil-ikincil bariyer |
| Nem Hassasiyeti Seviyesi | MSL 1 (Sınırsız) | IPC / JEDEC J-STD-020 |
| Yanmazlık | UL 94V-0 | Yüksek sıcaklık termoplastiği |
| Güvenlik Standardı | UL 62368-1 (Dosya No. E216117) | Ses/Video, Bilgi Teknolojisi Ekipmanları |
| Boşluk Standardı | FCC Bölüm 68, Alt Bölüm F | Evrensel RJ45 Modüler Fiş arayüzü |
| B. Yüksek Frekanslı RF Performansı (@ 25°C, Çalışma -40°C ila +85°C) | Metrik | Frekans Bandı |
| Veri Hızı | Temel Bant Ethernet | 5GBase-T (IEEE 802.3) |
| Endüktans (OCL Min) | 100 kHz, 0,1 mA | 180 µH Min (Veri sayfasında 180mH olarak listelenmiştir) |
| Ekleme Kaybı (Maks) | 1,0 MHz – 125 / 250 MHz | -1,0 dB / -1,5 dB |
| Geri Dönüş Kaybı (Min) | 1 MHz – 40 MHz | 40 MHz – 100 MHz |
| 100 MHz – 250 MHz |
-24 dB -19 dB -14 dB (İnterpolasyon formülü: -20+[12,5×log10(f/40MHz)]) |
Çapraz Konuşma (Tip) 10 MHz – 125 MHz 125 MHz – 250 MHz |
| -30 dB |
-30 dB / -25 dB Ortak Mod Reddi (Min) |
10 MHz – 125 MHz 125 MHz – 250/400 MHz |
| -35 dB |
-30 dB / -25 dB EMI Şok Bobini Yapılandırması |
Sinyal Hattı 2-Telli (2W), Kablo/Sinyal Hattı Tarafı |
| C. Mekanik ve Kaplama Yapısı | Bileşen | Malzeme |
| Kontak Arayüzü | Fosfor Bronz | 30 mikron altın üzeri 30 mikron nikel alt kaplama |
| Lehim Kuyrukları | Bakır Alaşım | 100 mikron min %100 Mat Kalay (Kurşunsuz) |
| Kalkan Kabuğu | Bakır Alaşım | Üst ve Yan EMI topraklama sekmeli nikel kaplama |
| Pin Kuyruk Uzunluğu | 3,20 mm | 1,6 mm – 2,4 mm PCB kalınlığı için optimize edilmiştir |
| Paketleme | Endüstriyel Tepsi | Tam tepsi başına 50 adet |
| D. Entegre Çift Renkli LED Özellikleri | Parametre | Yeşil LED |
| Koşullar | Baskın Dalga Boyu | 568 nm | 585 nm |
| Tipik | Işık Yoğunluğu | 8 ila 12 mcd | 8 ila 12 mcd |
| @ IF = 20 mA (Tip) | 100° | 100° | 100° |
| Yarı açı | 100 mW MAKS | 100 mW MAKS | 100 mW MAKS |
| — | 150 mA MAKS | 150 mA MAKS | Önemli mekanik değerler şunlardır: |
| Sürekli | 5,0 V MAKS | 5,0 V MAKS | 5,0 V MAKS |
| — | JXF0-5011NL, kompakt bir ayak izine sahip dik açılı delikli bir yapı kullanır. | JXF0-5011NL, kompakt bir ayak izine sahip dik açılı delikli bir yapı kullanır. | Önemli mekanik değerler şunlardır: |
Özellik
Konektör Genişliği
| 16,80 mm | Genel Uzunluk |
|---|---|
| 25,53 mm | Önerilen Lehim İşlemi |
| 13,50 mm | Sinyal Pin Boyutu |
| 0,45 × 0,35 mm | LED Pin Boyutu |
| 0,50 × 0,50 mm | Önerilen PCB Yerleşim Genişliği |
| 16,80 mm | Önerilen PCB Yerleşimi |
| Üretici çizimine bakın | Önerilen Lehim İşlemi |
| THR / Pin-in-Paste | Mekanik ve Çevresel Tasarım |
| JXF0-5011NL, endüstriyel Ethernet ekipmanları için tasarlanmıştır ve -40°C ila +85°C arasında çalışır. | JX0 serisi, UL94 V-0 veya daha iyi dereceli termoplastik muhafaza, altın kaplamalı fosfor bronz kontaklar ve nikel kaplı bakır alaşımlı kalkan kullanır. |
Fosfor bronz kontaklar
30 mikron altın kontak kaplaması
S3: 2250 VDC izolasyonu JXF0-5011NL'deki tüm kontaklar için geçerli midir?
S4: Çift renkli LED'ler 11/12 ve 13/14 pinlerinde nasıl çalışır?
