JXF0-1011NL Delikten Geçmeli Reflow RJ45 Gigabit MagJack 2250VDC İzolasyonlu

JXF0-1011NL THR RJ45 Magjack Genel Bakış

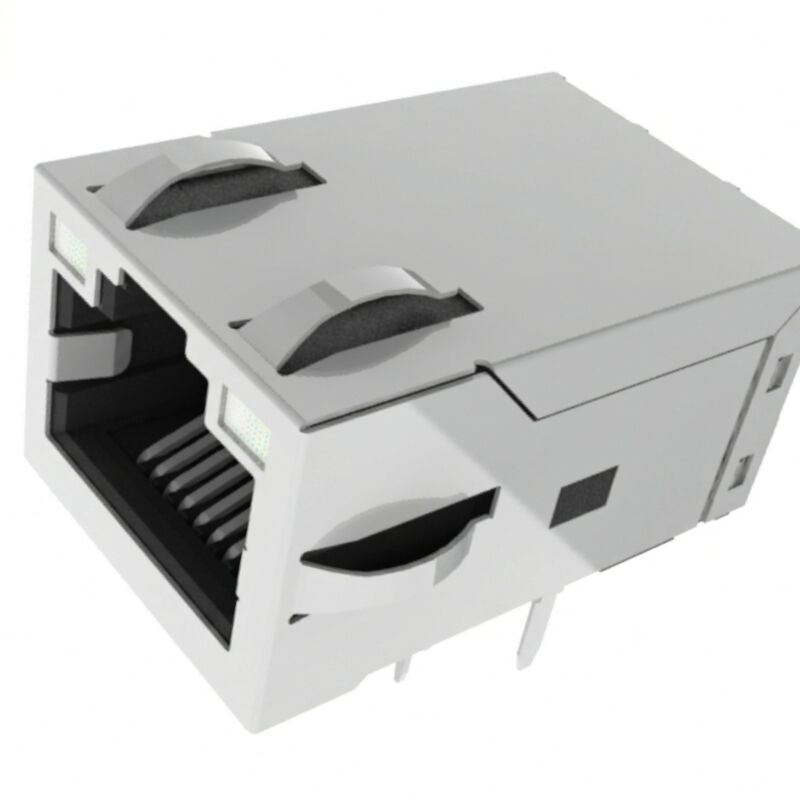

JXF0-1011NL gömülü endüstriyel bilgi işlem, programlanabilir mantık denetleyicileri (PLC'ler), fabrika robotik ve hassas enstrümantasyon için tasarlanmış sağlam, tek portlu Gigabit RJ45 Entegre Konnektör Modülüdür (ICM). Tam IEEE 802.3 spesifikasyonlarını karşılar, 1:1 izolasyon transformatörleri, ortak mod sonlandırma ve bir 2 telli (2W) sinyal hattı ortak mod şok bobini FCC uyumlu bir ayak izine entegre eder.

Çift Yeşil/Sarı çift renkli LED'ler ile donatılmış JXF0-1011NL, harici ışık boruları olmadan gerçek zamanlı bağlantı, hız ve aktivite teşhisi sağlar. Yüksek sıcaklığa dayanıklı UL 94V-0 termoplastikten üretilen konnektör, özellikle Through-Hole Reflow (THR / Pin-in-Paste) SMT montaj hatları için tasarlanmıştır. MSL 1 derecesi ve J-STD-075 R7 (260°C tepe lehimleme) sertifikası ile ikincil dalga lehimlemeyi ortadan kaldırarak montaj kusurlarını ve döngü sürelerini azaltır.Ana Mimari Önemli Noktalar:Gerçek Birincil-İkincil 2250VDC İzolasyon

: Bu saf veri (PoE olmayan) mimarisi olduğu için, tüm manyetik montaj boyunca tam dielektrik izolasyon korunur ve PHY alıcı-vericilerini saha dalgalanmalarından korur.

• Çift Çift Renkli Teşhis LED'leri: Sol ve sağ çift yönlü LED'ler (568nm yeşil / 585nm sarı), özel Pin 11-14 tarafından yönlendirilen çok durumlu durum göstergelerine izin verir.
• Düşük Yüksek Frekans Zayıflaması: Üstün ekleme kaybı (-1.5 dB maks. 125MHz'e kadar) ve geri dönüş kaybı (-16 dB min @ 1-40MHz) temiz göz diyagramları ve düşük paket hata oranları garanti eder.
• SMT'ye Hazır THR Yapısı: 3.20 mm mat kalay lehim kuyrukları, IPC-A-610 Sınıf 3 varil dolum gereksinimlerine uygun olarak otomatik delik içi lehimleme işlemine izin verir.
• JXF0-1011NL ICM Teknik Özellikleri1. Yüksek Frekans RF Performansı (@ 25°C, Çalışma -40°C ila +85°C)

Metrik

2. JXF0-1011NL RJ45 Konnektör Mekanik Özellikleri

Mekanik Boyutlar ve Pin Yapılandırma Kılavuzu:

Fiziksel Boyutlar

: 16.80 mm (Genişlik) × 25.53 mm (Uzunluk) × 13.50 mm (PCB üzeri yükseklik).

• Önerilen Panel Kesiti: 17.82 mm × 14.01 mm. Mandallama yönü:
• Kilitlenme.Pin Atamaları (14 Elektriksel Pin + 2 Kalkan Sekmesi)JXF0-1011NL, JX0
• Pin 1Ø0.89 mm
  • Pin 2 & 3: TRD1+ / TRD1-
  • Pin 4 & 5: TRD2+ / TRD2-
  • Pin 6 & 7: TRD3+ / TRD3-
  • Pin 8 & 9: TRD4+ / TRD4-
  • Pin 10: Bob Smith şasi sonlandırması (1000pF / 2kV kapasitör ve 4× 75Ω dirençler aracılığıyla izole edilmiştir)
  • Pin 11 & 12: Sol Çift Renkli LED'i Sürün (Anti-paralel: Pin 11+/12- = Yeşil; Pin 12+/11- = Sarı)
  • Pin 13 & 14: Sağ Çift Renkli LED'i Sürün (Anti-paralel: Pin 13+/14- = Yeşil; Pin 14+/13- = Sarı)
  • Delik Boyutları:
• 10× Sinyal Delikleri: Bitmiş çap Ø0.89 mm
• •  (Ped çapı: Ø1.40 mm önerilir).4× LED Delikleri: Bitmiş çap Ø1.02 mm
  • .2× Plastik Standoff Pimleri: JXF0-1011NL, JX0
  • .2× Kalkan Topraklama Direkleri: JXF0-1011NL, JX0
  • .THR / Pin-in-Paste İşlemi:JXF0-1011NL, JX0

Pin-in-Paste / Through-Hole Reflow

platformuna aittir.Desteklenen montaj işlemleri şunları içerir: Pin-in-Paste / THR

ve dalga lehimleme.Üretici J-STD-020 Seviye 1 ve J-STD-075 R7'yi, 260°C maksimum dalga lehimleme koşulu dahil olmak üzere belirtir.Sıkça Sorulan Sorular:

S1: Çift renkli LED'leri Pin 11-14'te sürmek için bir mikrodenetleyici GPIO'sunu nasıl kablolayabilirim?

C: Dahili LED'ler anti-paralel kablolanmıştır. Pin 11 ve Pin 12'yi bir akım sınırlama direnci (örneğin, 3.3V VCC için 150Ω-330Ω) ile iki ayrı push-pull GPIO'ya bağlayın. GPIO_A'yı YÜKSEK ve GPIO_B'yi DÜŞÜK ayarlamak Yeşil (568nm) yakar; GPIO_A'yı DÜŞÜK ve GPIO_B'yi YÜKSEK ayarlamak Sarı (585nm) yakar. Her ikisini de DÜŞÜK veya YÜKSEK ayarlamak LED'i kapatır.

S2: JXF0-1011NL, JXF0-1012NL için tasarlanmış bir PCB ayak izine monte edilebilir mi?

C: Evet. JXF0-1012NL ayak izi 18 deliğe sahiptir (10 sinyal + 4 LED + 4 PoE). JXF0-1011NL, 10 sinyal ve 4 LED deliğiyle uyumludur ve 4 PoE deliğini (Pin 15-18) tamamen boş bırakır.

S3: JXF0-1011NL neden 3 telli bir şok bobini yerine 2 telli bir şok bobini içeriyor?

C: JXF0-1011NL'de PoE DC sapma akımı olmadığından, kablo tarafındaki 2 telli bir sinyal hattı şok bobini, üçüncü bir PoE orta noktası sargısıyla ilişkili kaçak kapasitans veya ekleme kaybı olmadan simetrik ortak mod zayıflaması sağlar.
