JXF0-1010NL 1000BASE-T mıknatıslı delik içi RJ45 bağlantısı

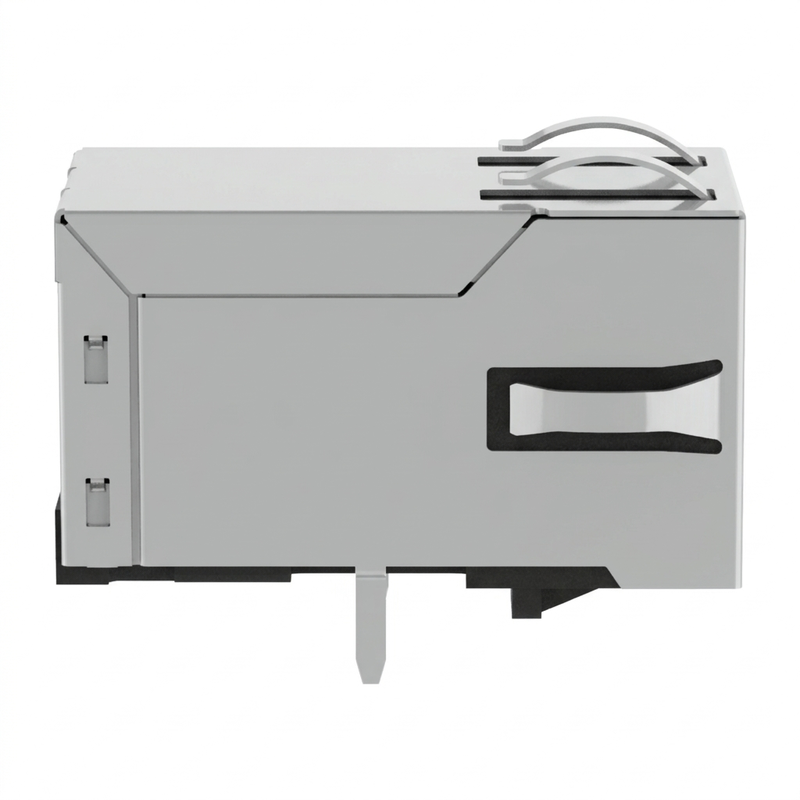

JXF0-1010NL Gigabit RJ45 Manyetik Jak Genel BakışParça Numarası bir PulseJack JX0 serisi 1x1 1000Base-T RJ45 entegre manyetik konnektördür. 8P8C Ethernet arayüzünü 1:1 izolasyon transformatörleri ve 2W sinyal hattı ortak mod şokları ile korumalı, dik açılı, yukarı doğru sekmeli bir pakette birleştirir. Modelde LED bulunmamaktadır ve PoE desteklenmemektedir, bu da onu basitleştirilmiş, yalnızca veri RJ45 arayüzü gerektiren Gigabit Ethernet ekipmanları için uygun hale getirir. JX0 serisi eksi 40 derece ila artı 85 derece Santigrat endüstriyel sıcaklık çalışması için tasarlanmıştır ve delikli reflow (THR)

işlemini destekler.

JXF0-1010NL Gigabit RJ45 Manyetik Jak Genel BakışParça NumarasıJXF0-1010NL dahili izolasyon transformatörleri, empedans sonlandırması ve FCC Bölüm 68 uyumlu bir form faktörüne entegre edilmiş bir 2 telli (2W) sinyal hattı ortak mod şoku

 içeren sağlamlaştırılmış tek portlu bir Gigabit RJ45 konektördür. Tüm IEEE 802.3ab spesifikasyonlarını karşılayan bu konektör, programlanabilir mantık denetleyicileri (PLC'ler), fabrika robotları, endüstriyel PC'ler ve optik test cihazları için ödünsüz 1 Gbps iletim sağlar.Dahili LED'leri ve PoE pinlerini ortadan kaldırarak, JXF0-1010NL ultra temiz bir 10 pinli PCB ayak izi sağlar. Bu mimari, parazitik kapasitansı azaltır, ön panel ışık boruları kullanan muhafazalar için optik çapraz konuşmayı ortadan kaldırır ve sürekli toprak düzlemleri ve optimize edilmiş 100Ω diferansiyel yönlendirme için iç PCB katmanlarını açık bırakır. Yüksek sıcaklığa dayanıklı UL 94V-0 termoplastikten ve 3.20 mm mat kalay lehim kuyruklarından üretilen konektör, özellikle Delikli Reflow (THR / Pin-in-Paste) otomatik lehimleme hatları için tasarlanmıştır, ikincil dalga lehimleme aşamalarını ortadan kaldırır ve IPC/JEDEC J-STD-075 (Kategori R7, 260°C tepe)

 standartlarını karşılar.

JXF0-1010NL Endüstriyel RJ45 ICM'nin Temel Özellikleri:

1. 1000Base-T Entegre ManyetiklerJXF0-1010NL, 1000Base-T Gigabit Ethernet

için belirtilmiştir ve dört diferansiyel Ethernet çifti için dört adet 1:1 transformatör kanalı içerir. Dahili şema, PCB tarafı ve kablo tarafı arasında dört simetrik transformatör yolu gösterir.

2. LED Olmayan YapılandırmaJXF0-1010NL, entegre LED içermez

. Bu, Bağlantı/Etkinlik göstergesinin harici bir ışık borusu, ön panel göstergesi, yazılım arayüzü aracılığıyla veya gerekli olmadığı durumlarda kullanışlıdır.

LED olmayan yapılandırma, ilgili LED'li JXF0-1010NL versiyonuna kıyasla konektör pinlerinin sayısını da azaltır.

3. PoE Olmayan Veri ArayüzüÜretici veri tablosu, JXF0-1010NL için Desteklenen PoE: Hayır

olarak belirtir. JXF0-1012NL 90W PoE versiyonunun aksine, bu model PoE güç yolu olmayan Ethernet veri bağlantısı için tasarlanmıştır.

4. 2250 VDC Transformatör İzolasyonuJXF0-1010NL, 2250 VDC / 60 sn transformatör izolasyonu

ile belirtilmiştir. İzolasyon derecesi, üretici veri sayfasında belirtildiği gibi transformatör izolasyon bariyeri boyunca geçerlidir.

5. Endüstriyel Sıcaklık AralığıÇalışma Sıcaklığıeksi 40°C ila artı 85°C

'dir ve endüstriyel ve genişletilmiş sıcaklık ortamlarında konuşlandırılan Ethernet ekipmanlarını destekler.

6. Üst ve Yanlarda EMI ParmaklarıEntegre kalkan, üst ve yan EMI parmakları

içerir ve ekipman muhafazasına tanımlanmış bir metal kalkan arayüzü sağlar. Üretici, kalkanı nikel kaplı bakır alaşımı olarak tanımlar.

7. THR / Pin-in-Paste UyumluJX0 serisi, Delikli Reflow (THR)

işlemi için tasarlanmıştır. Üretici ayrıca J-STD-002 lehimlenebilirlik testi ve J-STD-075 R7 sınıflandırmasını 260°C maksimum dalga lehimleme spesifikasyonu ile belirtir.

Aktif

JXF0-1010NL Veri Sayfası  - Önerilen PCB Düzeni ve Şemaları

eksi 40°C ila artı 85°C

JXF0-1010NL Dahili Manyetik Mimari▶ Dahili şema dört adet 1:1 transformatör kanalı içerir. Her Ethernet çifti, entegre transformatörden ve sinyal/kablo yolu üzerinde bulunan 2W ortak mod şokundan

geçer.▶LED olmayan versiyon ayrıca, üretici şemasında gösterildiği gibi 4 x 75 Ω direnç ve 1000 pF / 2 kV kapasitörden

oluşan bir sonlandırma ağı içerir.

▶ Bu, mühendisin tam transformatör ve ortak mod şoku yapısını PCB üzerinde ayrı manyetik bileşenler olarak yeniden üretmesi gerekmediği anlamına gelir.

JXF0-1010NL Pin YapılandırmasıJXF0-1010NL, diğer varyantlarda bulunan ek LED veya PoE pinleri olmadan kompakt bir 10 sinyal pinli yapılandırma

GND / entegre sonlandırma referansı

Dahili şema, dört diferansiyel transformatör kanalını ve pin-10 sonlandırma bağlantısını onaylar.

Pin Yapılandırma Konsepti

PCB TARAF 10 8 6 4 2 9 7 5 3 1 10 → GND 9 → TRD4- 8 → TRD4+ 7 → TRD3- 6 → TRD3+ 5 → TRD2- 4 → TRD2+ 3 → TRD1- 2 → TRD1+ 1 → CT1

PCB sürümünden önce her zaman pin numaralandırmasını kontrollü mekanik çizime göre doğrulayın.

Teknik SSS

S1: JXF0-1010NL'yi JXF0-1010NL için tasarlanmış 18 pinli bir ayak izine yerleştirebilir miyim?

C: Evet. Fiziksel boyut, kılavuz pimler ve 10 sinyal pini (Pin 1–10), tüm JXF0 ailesi boyunca boyutsal olarak aynıdır. Kartınızda 18 delikli ana bir ayak izi varsa, JXF0-1010NL mükemmel bir şekilde lehimlenecek ve LED (Pin 11–14) ve PoE (Pin 15–18) deliklerini boş bırakacaktır.

S2: Neden JXF0-1010NL'yi dahili LED'li JXF0-1010NL yerine tercih etmelisiniz?

1. C: Düşük bileşen maliyetinin yanı sıra, JXF0-1010NL şu durumlarda seçilir:
2. Ekipman, metal bir ön çerçeveye monte edilmiş özel akrilik ışık boruları kullanır.
3. Ürün, LED ışık kirliliğinin sıfır olması gereken optik karanlık odalarda veya görüntü sensörü muhafazalarında çalışır.

Tasarımcılar, PCB yönlendirme tıkanıklığını en aza indirmek ve hızlı anahtarlamalı LED dijital sinyallerinden yüksek hızlı PHY izlerine olası gürültü kuplajını ortadan kaldırmak ister.

S3: JXF0-1010NL kurşunsuz reflow (Pin-in-Paste) destekliyor mu?
