JXF0-2512NL 2.5GBase-T RJ45 Konnektör (90W PoE++, Dayanıklı, THR)

JXF0-2512NL Entegre Konnektör Modülü Genel Bakış

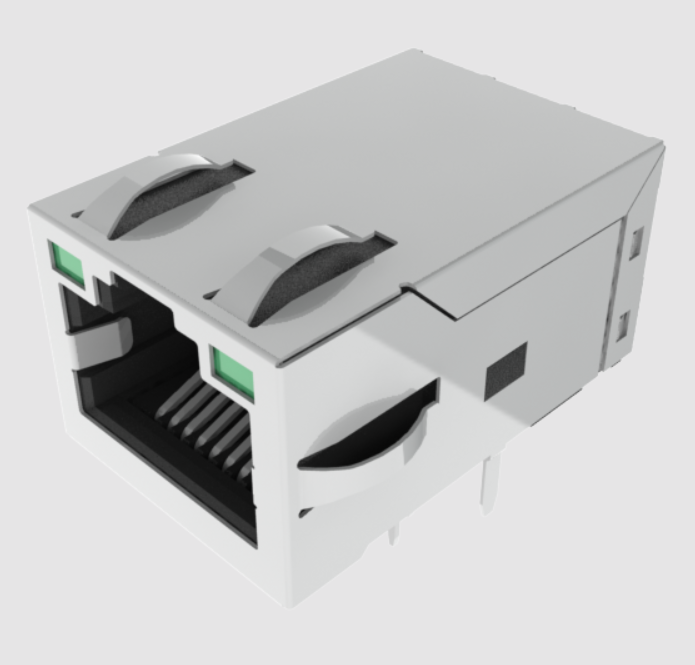

The JXF0-2512NL , zorlu endüstriyel ortamlarda artan bant genişliği ve yüksek watt'lı cihaz güçlendirme taleplerini karşılamak üzere tasarlanmıştır. Tam IEEE 802.3bz ve IEEE 802.3bt spesifikasyonlarını karşılayan bu 1x1 RJ45 entegre konnektör, kararlı 2.5 Gbps Ethernet iletimi sağlarken aynı anda 4 çiftli Kategori kablolaması üzerinden 90W'a kadar sürekli güç sağlar veya alır.

Ağır DC yükler altında üstün sinyal doğruluğunu korumak için JXF0-2512NL, özellikle PHY tarafına yerleştirilmiş dahili bir 3 telli (3W) ortak mod şoku. Bu, manyetik şok çekirdeklerini kablo tarafı orta musluklarından geçen 900mA DC sapma akımından izole ederek manyetik çekirdek doygunluğunu tamamen önler. Yüksek sıcaklıkta UL 94V-0 termoplastik ve 3.20 mm mat kalay lehim kuyrukları ile muhafaza edilen bileşen, Delikten Reflow (THR / Pin-in-Paste) otomatik montaj için tamamen derecelendirilmiştir, bir MSL 1 raf ömrü elde eder ve 260°C tepe reflow profilerine (IPC/JEDEC J-STD-075 Kategori R7) dayanır.

Ana Özellikler:

• Yüksek Hızlı 2.5Gbps Sinyal Bütünlüğü: Ekleme kaybı 1–250 MHz boyunca -1.0 dB'nin altında tutulur, geri dönüş kaybı temiz göz diyagramları ve düşük bit hata oranları için -20 dB (1–40 MHz) ve -10 dB (100–250 MHz) üzerindedir.
• IEEE 802.3bt 90W 4 Çiftli Teslimat: Özel yüksek akım pinleri (Pin 15–18) çift döngü başına 900mA'ya kadar sürekli (toplam 1.8A döngü) doğrudan kablo çiftlerine yönlendirilir.
• Sıfır DC Doygunluğu (3W PHY Şoku): 3 telli şokun PHY tarafına yerleştirilmesi, DC kaynaklı sinyal bozulması olmadan maksimum ortak mod gürültü bastırmasını (CMRR -35 dB'ye kadar) sağlar.
• Entegre İki Renkli Teşhis: Pin 11–14 üzerinden sürülen dahili sol ve sağ anti-paralel LED'ler (Yeşil @ 568nm / Sarı @ 585nm) anında görsel bağlantı/aktivite geri bildirimi sağlar.
• Kapsamlı EMI Kalkanlama: Ağır hizmet tipi bakır alaşımlı kabuk ve Üst ve Yan EMI topraklama parmakları , düşük şasi direnci ve FCC Bölüm 68 ve CISPR standartlarına sağlam uyumluluk sağlar.

Teknik Özellikler Matrisi

1. Elektriksel ve RF Özellikleri (@ 25°C, Çalışma -40°C ila +85°C)

*Not: Yüksek voltaj izolasyonu, doğrudan orta musluklu DC PoE bağlantıları nedeniyle yalnızca transformatör bobinleri arasında geçerlidir.

2. Çevresel, Malzeme ve Mekanik Derecelendirmeler

3. Entegre İki Renkli LED Özellikleri

Mekanik Boyutlar ve Pinout Kılavuzu (Çizim: JXF0-2512NL)

Fiziksel Boyutlar: 16.80 mm (Genişlik) × 25.53 mm (Uzunluk) × 13.50 mm (PCB Üzeri Yükseklik).

Önerilen Panel Kesiti: 17.82 mm × 14.01 mm. Mandallama yönü: Mandallama (TU).

Pin Dağılımı (18 Elektriksel Pin + 2 Kalkan Topraklama Sekmesi):

• Pin 1 ila 10 (Sinyal ve Orta Musluklar, 0.45 × 0.35 mm):
  • Pin 1 & 2: MD1+ / MD1- | Pin 3 & 4: MD2+ / MD2-
  • Pin 5 & 6: MDCT2 / MDCT3
  • Pin 7 & 8: MD3+ / MD3- | Pin 9 & 10: MD4+ / MD4-
• Pin 11 ila 14 (İki Renkli LED'ler, Kare 0.50 × 0.50 mm):
  • Pin 11 & 12: Sol LED (Yeşil @ 568nm / Sarı @ 585nm)
  • Pin 13 & 14: Sağ LED (Yeşil @ 568nm / Sarı @ 585nm)
• Pin 15 ila 18 (PoE Güç Enjeksiyon Girişleri, 0.45 × 0.35 mm):
  • Pin 15: VDC1+ | Pin 16: VDC1-
  • Pin 17: VDC2+ | Pin 18: VDC2-
  • Dahili Sonlandırma: 4× 22nF kapasitör, 4× 75Ω direnç, şasi toprağına 1nF 2kV izolasyon kapasitörü.

Delik Boyutları:

• 14× Sinyal ve PoE Delikleri: Bitmiş çap Ø0.89 mm.
• 4× LED Delikleri: Bitmiş çap Ø1.02 mm.
• 2× Plastik Destek Direkleri: Ø1.57 mm.
• 2× Kalkan Topraklama Direkleri: Ø3.25 mm.

Çapraz Referans ve Aile Seçim Kılavuzu

Teknik SSS

S1: JXF0-2512NL neden PHY tarafında dahili bir 3 telli (3W) şok gerektirir?

C: Kablo çiftleri üzerinden sürekli 900mA DC akım sağlandığında, geleneksel kablo tarafı ortak mod şokları ciddi manyetik DC doygunluğu yaşar, endüktansı azaltır ve çok gigabitli veri bütünlüğünü bozar. PHY tarafına 3 telli bir şok yerleştirmek, şok bobinlerini doğrudan DC akımından izole ederek tüm frekanslarda tutarlı CMRR sağlar.

S2: Üretim Hi-Pot testleri sırasında JXF0-2512NL için izolasyon test kuralı nedir?

C: 2250 VDC dielektrik izolasyon derecesi yalnızca transformatör (Pri:Sec) boyunca geçerlidir. Bu güç hatları doğrudan transformatör orta musluklarına yönlendirildiği için RJ45 kablo kontakları ile PCB tarafı PoE pinleri (Pin 15–18) arasına asla yüksek voltajlı test potansiyelleri uygulamayın.

S3: JXF0-2512NL standart SMD reflow fırınları kullanılarak monte edilebilir mi?

C: Evet. Bileşen, Delikten Reflow (THR / Pin-in-Paste) için tamamen niteliklidir. MSL 1 derecesi ve J-STD-075 R7 sınıflandırması ile, plastik kabarma veya pin kayması riski olmadan 260°C'ye kadar tepe kurşunsuz reflow gövde sıcaklıklarına dayanır.
