HFJ11-1G16E-L11RLFastJack Tab-Aşağı Gigabit RJ45 dişi PCB Konnektör

HFJ11-1G16E-L11RLFastJack Tab-Down Gigabit RJ45 Dişi PCB Konektörü

Hızlı Ayrıntılar

FastJack ™ 1x1 Tab-Down Gigabit Kısa Gövde RJ45

1. Gigabit (10/100/1000) Ethernet RJ45
2.IEEE802.3ab Uyumlu
Tüm Sıcaklık Aralığı Boyunca 8mA DC Öngeriliminde 3,350uH min OCL
Kişilerde 4.30µ ”Altın Kaplama (dak)
% 5.100 Uygunluk Testi
6.1500Vrms Hi-Pot
7. Tescilli Sağlam Kontak Tasarımı

8. Tasarım Modeli: 【HFJ11-1G16E-L11RL】

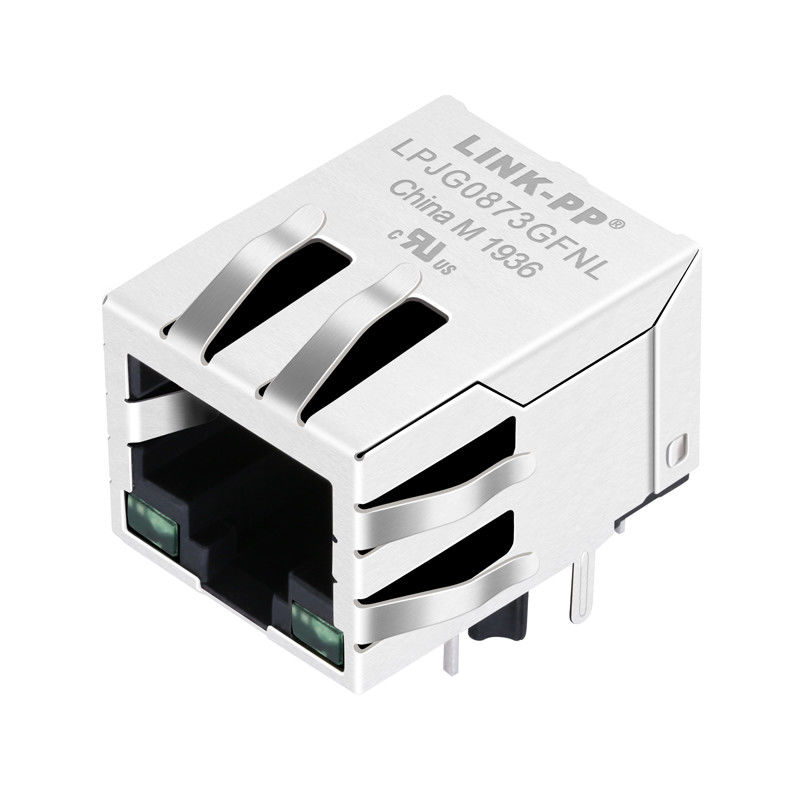

9. Toplu Üretim Modeli: 【LPJG0873GFNL】

BÜYÜ GERİ DÖNÜŞ MANDALI,

İsteğe bağlı LED;EMI parmak İsteğe bağlı.

Açıklama


FastJack ™ 1x1 Tab-Down Gigabit Kısa Gövde RJ45, MIEEE 802.3 / af / at

1. Ürün Tipi Özellikleri:

1) Ürün Tipi = Bağlayıcı
2) Jak Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönü = Yan Giriş (Dik Açı) / Üst Giriş (Dikey)

2. Mekanik Bağlantı:
1) Jak Yapılandırması = 1 x 1

3. Elektriksel Özellikler:
1) Korumalı = Evet

4. Sonlandırmayla İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim

5. Gövde İle İlgili Özellikler:
1) Bağlantı Noktası Yapılandırması = Tek / Çoklu
2) EMI Parmaklar -Üst ve Yanlar = Var / Yok
3) Mandal Yönü = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu

6. İlgili Özelliklerle İletişime Geçin:
1) Önceden yüklenmiş = Evet
2) Kontak Sonlandırma Tipi = Delikten / Yüzey Montajından

7. Konutla İlgili Özellikler:
1) Konektör Stili = Jak

8. Endüstri Standartları:
1) RoHS / ÖTA Uyumluluğu = RoHS uyumlu, ÖTA uyumlu
2) Kurşunsuz Lehim İşlemleri = 240 ° C'ye kadar dalgalı lehim,

260 ° C'ye kadar dalga lehimi, 265 ° C'ye kadar dalga lehimi

Reflow-Lehimleme İsteğe Bağlı;
3) RoHS / ELV Uyumluluk Geçmişi = Her zaman RoHS uyumluydu

9. Tanımlama İşareti:
1) Sol LED Rengi (Konum # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Rengi (Konum # 2) = Yeşil - 250 ohm direnç

10. Kullanım Koşulları:
1) Geçerli olduğu = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Tesisler
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85

11. Hipot:

1500Vrms MIN

Terminal Kullanıcısı İçin Başvurular

ADSL modemler, LAN-on-Motherboard gibi uygulamaları desteklemek için tasarlanmıştır.NHUB, PC kartı, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem gibi çalışma ve iletişim ekipmanları,Çağrı Merkezi çözümleri, Karmaşık set üstü kutuları, VOIP ağ geçitleri kurulumu, Sınır Ağ Geçidi Protokolü, hızlı ethernet anahtarı ...
