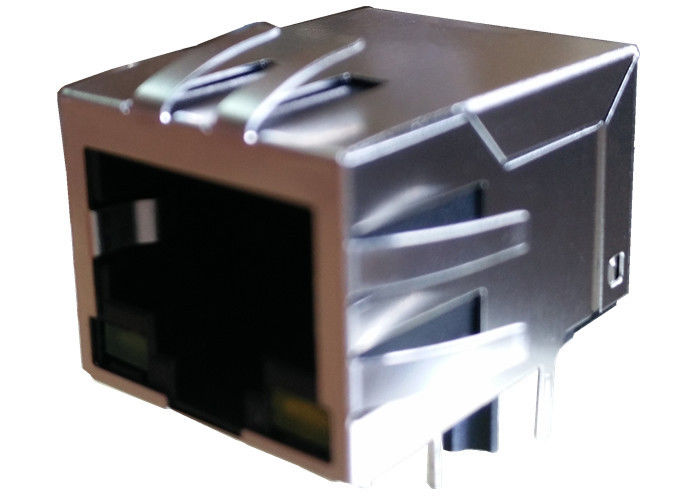

Entegre Manyetik 10 / 100Mbps ile KLU1T041 LF / LU1T041 LF RJ45 Tek Limanı

Entegre 10 / 100Mbps Manyetik ile KLU1T041 LF / LU1T041 LF RJ45 Tek Portlu

Hızlı Ayrıntılar

ENTEGRE 10/100 BASE-TX MANYETİK İLE TEK RJ45 KONNEKTÖR MODÜLÜ

1.RJ-45'in FCC standardıyla eşleşmesi gerekiyor
2. IEEE802.3u standartlarına uygun olarak sunulur.
10/100 BASE-TX manyetikli 3.RJ 45 konektörü.
4. RoHS gereksinimleri-tam parçası ile Hiçbir Cd, Hayır Hg, Hayır Cr6 +, PBB ve PBDE ve dış pimler üzerinde hiçbir Pb.
5. Çalışma sıcaklığı aralığı: 0 ℃ ila + 70 ℃.
6. Depolama sıcaklığı aralığı: -25 ℃ ila + 125 ℃

7. Model Tasarımı : LU KLU1T041 LF / LU1T041 LF】

8. Seri Üretim Modeli : 【LPJXXXXCNL】

MAG.REVERSE LATCH,

İsteğe bağlı LED; EMI-parmak Opsiyonel.

Açıklama

Entegre 1000Mbps Manyetikli Tek Rj45 Konnektörü, IEEE 802.3 / af / no'lu toplantı

1. Ürün Tipi Özellikleri:

1) Ürün Tipi = Konektör
2) Jack Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönlendirme = Yan Giriş (Sağ Açı) / Üst Giriş (Dikey)

2. Mekanik Ek:
1) Jack Yapılandırması = 1 x 1

3. Elektriksel Özellikler:
1) Korumalı = Evet

4. Sonlandırma İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim

5. Vücut İlgili Özellikler:
1) Liman Yapılandırması = Tek / Çoklu
2) EMI Parmakları -Top ve Taraflar = Ile / Yok
3) Mandal Yönlendirme = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu

6. İletişim İlgili Özellikler:
1) Önceden yüklenen = Evet
2) İletişim Sonlandırma Tipi = Delikten / Yüzey Montajından

7. Konut İlgili Özellikler:
1) Konektör Stili = Jak

8. Endüstri Standartları:
1) RoHS / ELV Uyumluluk = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim Prosesleri = 240 ° C'ye kadar dalga lehim

260 ° C'ye kadar dalga lehim, 265 ° C'ye kadar dalga lehim

Reflow-Lehimleme Opsiyonel;
3) RoHS / ELV Uyumluluk Geçmişi = Her zaman RoHS uyumluydu

9. Kimlik İşaretleme:
1) Sol LED Rengi (Sıra # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Rengi (Pozisyon # 2) = Yeşil - 250 ohm direnç

10. Kullanım Koşulları:
1) Uygulanır = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Binalar
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Terminal Kullanıcısı İçin Başvurular

ADSL modemler, LAN-on-Anakart gibi uygulamaları desteklemek için tasarlanmıştır. HUB, PC kartı, Switch, Router, PC Anakart, SDH, PDH, IP Phone, xDSL modem, Çağrı Merkezi çözümleri, Kompleks set üstü kutuları, VOIP gateways kurulumu, Sınır Geçit Protokolü, hızlı ethernet switch gibi N etworking ve haberleşme cihazları . ..
