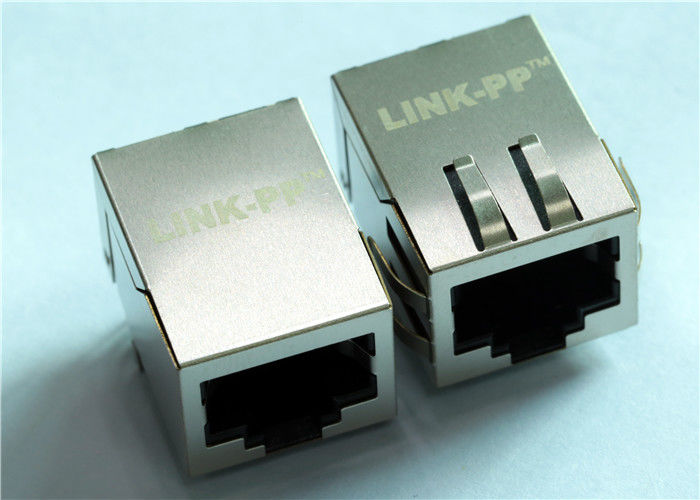

LF1S028 LF / LF1S022 LF RJ45 Tek Bağlantı Konnektörü Entegre 10Base-T Filtresi

Hızlı Ayrıntılar
ENTEGRE 10 / BASE-TX MAGNETICS İLE TEK RJ45 KONNEKTÖR MODÜLÜ

1.RJ-45'in FCC standardıyla eşleşmesi gerekiyor
2. IEEE802.3u standartlarına uygun olarak sunulur.
10/100 BASE-TX manyetikli 3.RJ 45 konektörü.
4. RoHS gereksinimleri-tam parçası ile Hiçbir Cd, Hayır Hg, Hayır Cr6 +, PBB ve PBDE ve dış pimler üzerinde hiçbir Pb.
5. Çalışma sıcaklığı aralığı: 0 ℃ ila + 70 ℃.
6. Depolama sıcaklığı aralığı: -25 ℃ ila + 125 ℃
7. Tasarım Modeli: LF1S028 LF / LF1S022 LF Eşdeğer Alternatif Çapraz
8. Mass Üretim Modeli: LPJ0211DNL

MAG.REVERSE LATCH,
İsteğe bağlı LED; EMI-parmak Opsiyonel.

Açıklama

Entegre 10Mbps Manyetikli, Tek Rj45 Konektörü IEEE 802.3 ile toplantı
1. Ürün Tipi Özellikleri:
1) Ürün Tipi = Konektör
2) Jack Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönlendirme = Yan Giriş (Sağ Açı)
2. Mekanik Ek:
1) Jack Yapılandırması = 1 x 1
3. Elektriksel Özellikler:
1) Korumalı = Evet
4. Sonlandırma İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim
5. Vücut İlgili Özellikler:
1) Liman Yapılandırması = Tek / Çoklu
2) EMI Parmakları -Top ve Taraflar = Ile / Yok
3) Mandal Yönlendirme = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu
6. İletişim İlgili Özellikler:
1) Önceden yüklenen = Evet
2) İletişim Sonlandırma Tipi = Delikten / Yüzey Montajından
7. Konut İlgili Özellikler:
1) Konektör Stili = Jak
8. Endüstri Standartları:
1) RoHS / ELV Uyumluluk = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim Prosesleri = 240 ° C'ye kadar dalga lehim
260 ° C'ye kadar dalga lehim, 265 ° C'ye kadar dalga lehim
Reflow-Lehimleme Opsiyonel;
3) RoHS / ELV Uyumluluk Geçmişi = Her zaman RoHS uyumluydu
9. Kimlik İşaretleme:
1) Sol LED Rengi (Sıra # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Rengi (Pozisyon # 2) = Yeşil - 250 ohm direnç
10. Kullanım Koşulları:
1) Uygulanır = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Binalar
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN

Terminal Kullanıcısı İçin Başvurular
ADSL modemler, LAN-on-Anakart gibi uygulamaları desteklemek için tasarlanmıştır. HUB, PC kartı, Anahtar, Yönlendirici, PC Anakart, SDH, PDH, IP Telefon, xDSL modem, Çağrı Merkezi çözümleri, Kompleks set üstü kutular, VOIP gateways kurulumu, Sınır Geçit Protokolü, hızlı ethernet switch gibi ağ ve iletişim ekipmanları. .

Rekabet avantajı

18 yıllık üretim tecrübesi
2600 personel
% 100 test
Esnek teslimat süresi

Ana müşteri

Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF için tasarım .......

EMS Uygulaması

Yerleşik Esnek PCB Meclisi; Rijit Esnek PCB Komplesi; Mikroelektronik, Flip Chip; Mikroelektronik, Çip Kurulu; Optoelektronik Montaj; RF / Kablosuz Montaj; Delik Meclisi aracılığıyla; Yüzey Montajı Komplesi; Sistem Kurulumu; Baskılı Devre Kartı Meclisi
