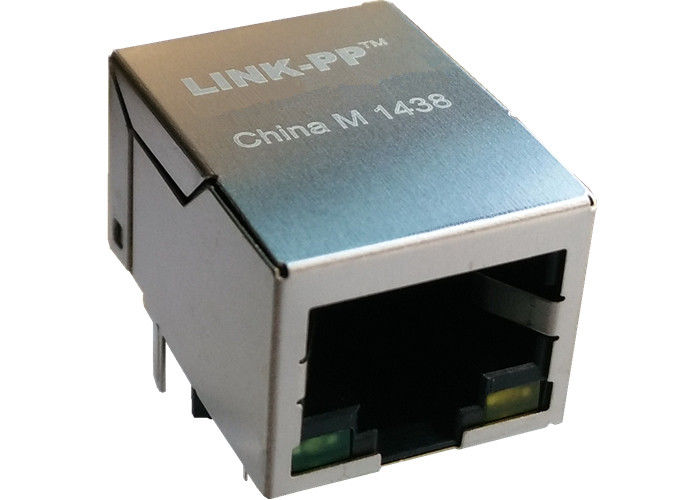

KLU1S041X-43 / KLU1S041A-43 LF RJ45 Tek Limanı 10/100 BASE-TX MAGNETICS

KLU1S041X-43 / KLU1S041A-43 LF RJ45 Tek Portlu 10/100 BASE-TX MANYETIK

Hızlı Ayrıntılar

1000 BASE-T RJ45 1 x 1 ENTEGRE MANYETİK KONNEKTÖR

1.RJ-45'in FCC standardıyla eşleşmesi gerekir.
2. IEEE802.3u standartlarına uygun olarak sunulur.
3.RJ-45 konnektörü, transformatör / empedans direnç / yüksek voltaj kondansatörü ile entegre edilmiştir.
PCB Kurulu alanı kurtarmak için RJ-45 konektörü ile aynı 4.Size.
5. EMI performansını artırmak için EMI radyasyonu geliştirdi.
UTP-5 kablosu üzerinden 10/100 BASE şanzıman için 6.Design.
7. Entegre 2 LEDS (seçenek) içerir.
8.LED sinyal uçları, EMI ve çapraz konuşmayı azaltmak için Ethernet sinyal uçlarından izole edilir.
ROHS gereksinimleri ile 9.Comificance.
10. Çalışma sıcaklığı aralığı: 0 ℃ ila + 70 ℃.
11. Depolama sıcaklığı aralığı: -25 ℃ to + 85 ℃.

12. Model Tasarımı : LU KLU1S041X-43 / KLU1S041A-43 LF】

13. Seri Üretim Modeli : 【LPJXXXXNL】

MAG.REVERSE LATCH,

İsteğe bağlı LED; EMI-parmak Opsiyonel.

Açıklama

10/100 BASE-T RJ45 1 x 1 ENTEGRE MANYETİK KONNEKTÖRÜ.

1. Ürün Tipi Özellikleri:

1) Ürün Tipi = Konektör
2) Jack Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönlendirme = Yan Giriş (Sağ Açı) / Üst Giriş (Dikey)

2. Mekanik Ek:
1) Jack Yapılandırması = 1 x 1

3. Elektriksel Özellikler:
1) Korumalı = Evet

4. Sonlandırma İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim

5. Vücut İlgili Özellikler:
1) Liman Yapılandırması = Tek / Çoklu
2) EMI Parmakları -Top ve Taraflar = Ile / Yok
3) Mandal Yönlendirme = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu

6. İletişim İlgili Özellikler:
1) Önceden yüklenen = Evet
2) İletişim Sonlandırma Tipi = Delikten / Yüzey Montajından

7. Konut İlgili Özellikler:
1) Konektör Stili = Jak

8. Endüstri Standartları:
1) RoHS / ELV Uyumluluk = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim Prosesleri = 240 ° C'ye kadar dalga lehim

260 ° C'ye kadar dalga lehim, 265 ° C'ye kadar dalga lehim

Reflow-Lehimleme Opsiyonel;
3) RoHS / ELV Uyumluluk Geçmişi = Her zaman RoHS uyumluydu

9. Kimlik İşaretleme:
1) Sol LED Rengi (Sıra # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Rengi (Pozisyon # 2) = Yeşil - 250 ohm direnç

10. Kullanım Koşulları:
1) Uygulanır = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Binalar
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Terminal Kullanıcısı İçin Başvurular

ADSL modemler, LAN-on-Anakart gibi uygulamaları desteklemek için tasarlanmıştır. HUB, PC kartı, Switch, Router, PC Anakart, SDH, PDH, IP Phone, xDSL modem, Çağrı Merkezi çözümleri, Kompleks set üstü kutuları, VOIP gateways kurulumu, Sınır Geçit Protokolü, hızlı ethernet switch gibi N etworking ve haberleşme cihazları . ..
