LU1T041C-43 LF / LU1S041F-43 LF RJ45 Tek Limanı 10/100 BASE-TX Filtre

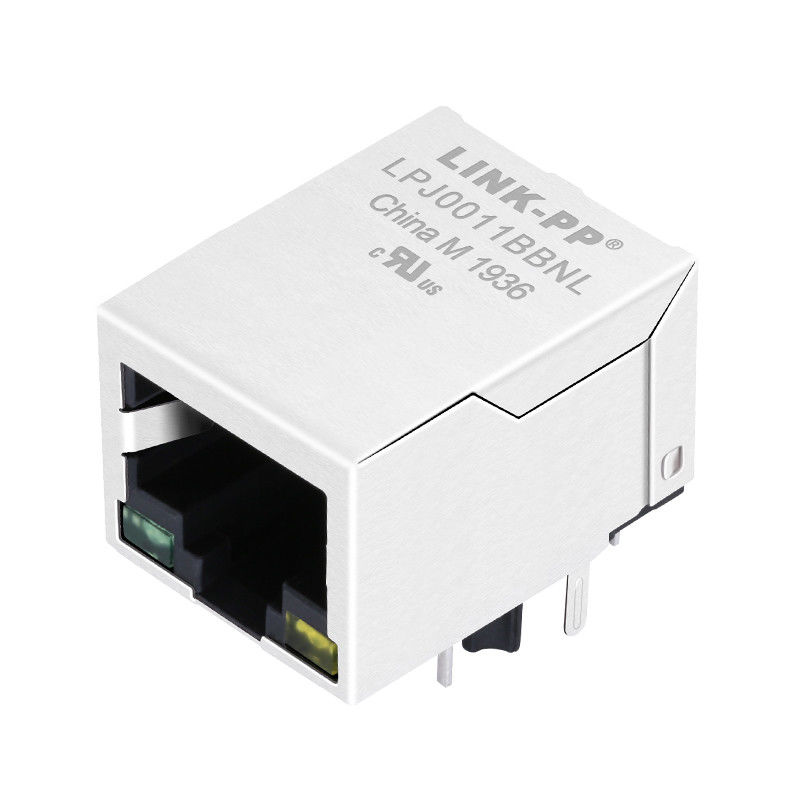

LINK-PP LPJ0011BBNL Endüstriyel RJ45 MagJack'ın Hızlı Ayrıntıları

10/100 BASE-T RJ45 1 x 1 ENTEGRATED MAGNETICS CONNECTOR

1Standart Uygunluk:

• RJ-45 bağlantıları için FCC standartlarına uyuyor.
• IEEE802.3u standartlarına uygun.

2Entegre bileşenler:

• RJ-45 konektörü, bir transformatör, impedans direnci ve yüksek voltaj kondansatörü içerir.
• PCB kartı alanını tasarlamak için standart bir RJ-45 konektörüyle aynı boyutta tasarlanmış.

3Performans:

• Genel EMI performansını iyileştirmek için EMI radyasyonunu azaltır.
• UTP-5 kablosu üzerinden 10/100 BASE iletim için tasarlanmıştır.
• İki bütünleşik LED içerir (ihtiyaç duyulmaz).

4EMI ve Sinyal İzolasyonu:

• EMI'yi ve çapraz konuşmayı azaltmak için LED sinyal iletkenleri Ethernet sinyal iletkenlerinden izole edilir.

5RoHS uyumluluğu:

• RoHS gerekliliklerine tam uyumlu.

6Sıcaklık aralığı:

• Çalışma sıcaklık aralığı: 0°C'den +70°C'ye.
• Depolama sıcaklık aralığı: -25°C'den +85°C'ye.

7Modeller:

• Tasarım modeli: LU1T041C-43 LF / LU1S041F-43 LF.
• Seri üretim modeli: LPJ0011BBNL.

Açıklama

1Ürün Türü Özellikleri:

1) Ürün Türü = Bağlantı
2) Jack Tipi = RJ45
3) Profil = Standart
4) PCB Montaj yönelimi = Yan Giriş (Doğru Köşede) / Üst Giriş ((Vertikal)

2Mekanik Bağlantı:
1) Jack yapılandırması = 1 x 1

3Elektriksel özellikleri:
1) Koruma = Evet

4İptal ile İlgili Özellikler:
1) EMI Parmak - Alt = Yok
2) Bitiş Yöntemi = Lehim

5Vücutla ilgili özellikler:
1) Port Yapılandırması = Tek/Çoklu
2) EMI Parmakları -Yukarı ve Yanlar =
3) Kilitleme yönelimi = Standart - Kilitleme
4) PCB Kuyruk Uzunluğu

6İletişim ile İlgili Özellikler:
1) Ön yüklenmiş = Evet
2) Bağlantı Bitiş Tipi = Delik / Yüzey Montajı

7Konut ile ilgili özellikler:
1) Bağlantı stili = Jack

8Endüstri Standartları:
1) RoHS/ELV uyumluluğu = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehimleme İşlemleri = 240°C'ye kadar kapasitede dalga lehimleme,

260°C'ye kadar çalışan dalga lehimleyici, 265°C'ye kadar çalışan dalga lehimleyici

Geri akışlı lehimlendirme isteğe bağlıdır.
3) RoHS/ELV Uyum Tarihi = Her zaman RoHS uyumluydu

9Tanımlama İşareti:
1) Sol LED Rengi (Mekan #1) = Yeşil - 250 ohm direnç
2) Sağ LED Rengi (Mekan # 2) = Yeşil - 250 ohm direnç

10Kullanım Şartları:
1) = Basılı devreler için geçerlidir
2) Çevre Koşulları = Ofis / Yer
3) Çalışma sıcaklığı (°C) = 0 - 70/-40 - +85

11Hipot: 1500Vrms MIN

LU1T041C-43 LF / LU1S041F-43 LF malzeme özellikleri:

1. Plastik Malzemeler: Termoplastik (UL 94V-0) siyah kaplama yüksek alev geriliği ve dayanıklılığı sağlar.
2. Metal kalkan: Etkili kalkan için 20 u "nikel kalınlığı olan tunç.
3. Bahar Tel: Güvenilir iletkenlik için seçici altın kaplama ile fosfor bronz.
4. Peçete sapı: 0.4x0.4mm, PCB montajı için peçete kaplama ile fosfor bronz.
5. Bu çok yönlü konektör, Ethernet bağlantısında sağlam performans ve yüksek güvenilirlik gerektiren endüstriyel uygulamalar için idealdir.
