MIC66211-5171T-LF3/7499210121 RJ45 PoE Bağlantı Düzeltme Köprüsü LPJ4049HDNL

PoERJ45 konektörüMIC66211-5171T-LF3 = 7499210121 Genel Bakış

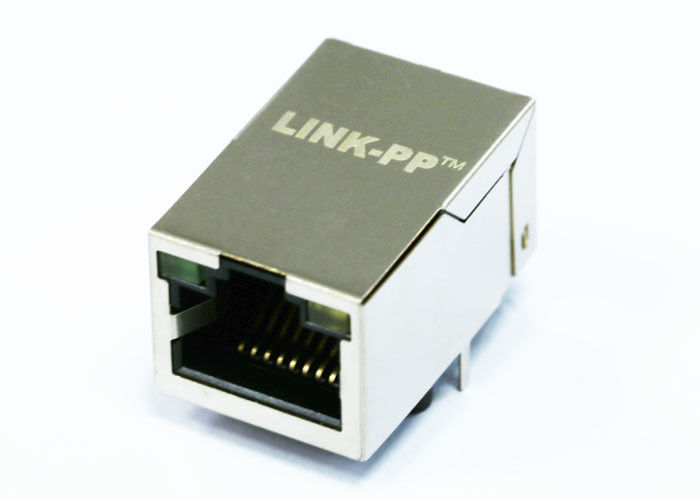

BuMIC66211-5171T-LF3/7499210121Entegre manyetik (transformör, common-mode choke ve düzleyici köprüsü) ile tek portlu bir RJ45 konektördür.10/100Base-T PoEUygulamalar.Sekme aşağıYan girişile yapılandırmaSarı/yeşil LED göstergeler, kompakt veEndüstriyel ve ağ uygulamaları için güvenilir bağlantı.

1. 10/100 Ethernet RJ45 IEEE 802.3af PoE
2. 6μ ̊ Kontakta Altın kaplama (dakika)
3. 350uH min OCL 8mA DC Bias
4. Ethernet RJ45 manyetik modülü üzerinden tam temp aralığı gücü
5. % 100 elektrik testi
6. 1500Vrms Hi-Pot
7. Özel Güçlü Bağlantı Tasarımı

Elektrikli özellikler @25°C

1.Dönüş oranı ((± 2%):
TX=1CT1 RX=1CT1
2İndüktans OCL: 350uH MIN
@ 100KHz/0.1V,8mA DC Bias
3Ekleme kaybı:
-1.0dB MAX @ 1.0-100MHz
4Geri dönüş kaybı:
-18dB MIN @ 1-10MHz
-16dB MIN @ 10-30MHz
-12dB MIN @ 30-60MHz
-10dB MIN @ 60-100MHz
5Çapraz konuşma:
-40dB MIN @ 1-30MHz
-35dB MIN @ 30-60MHz
-30dB MIN @ 60-100MHz
6- Ortak Mod Reddedilme:
-30dB MIN @ 1-50MHz
-20dB MIN @ 50-150MHz
7Hipot testi: 1500Vrms MIN
8Çalışma sıcaklık aralığı: -40°C'den +85°C'ye.

RJ45 Bağlantı Veri Sayfası

Sık Sorulan Sorular

1PoE RJ45 konektörü nedir?

Bir PoE (Ethernet üzerinden güç) RJ45 konektörü, Ethernet manyetiklerini ve bazen düzleyiciyi entegre ederek hem verilerin hem de gücün tek bir Ethernet kablosu üzerinden iletilmesine izin verir.PCB tasarımını basitleştirir ve IP kameraları gibi cihazları destekler., VoIP telefonları ve endüstriyel denetleyiciler.

2PoE RJ45 konektörünün standart bir RJ45 konektöründen farkı nedir?

Standart RJ45 konektörlerinin aksine, PoE RJ45 konektörüözellikleriyerleşik manyetikler(transformörler ve boğulma) vePoE uyumluluğu, güvenli güç dağıtımını sağlayan (IEEE 802.3af/at/bt standartlarına göre)Veri aktarımı.

3PoE RJ45 konektörlerinin tipik uygulamaları nelerdir?

• IP güvenlik kameraları
• Kablosuz erişim noktaları
• Endüstriyel bilgisayarlar ve izleme sistemleri
• Akıllı sayaçlar ve IoT geçitleri
• VoIP telefonları
• Güneş invertörü gibi yenilenebilir enerji cihazları

4PoE RJ45 konektörleri hangi standartları destekler?

Çoğu PoE RJ45 konektörü aşağıdakilere uymaktadır:

• IEEE 802.3af (PoE, en fazla 15.4W)
• IEEE 802.3at (PoE+, en fazla 30W)
• Bazı gelişmiş modellerIEEE 802.3bt (PoE++ / 4PPoE, en fazla 60 ̊90W).

5Doğru PoE RJ45 konektörünü nasıl seçebilirim?

Önemli faktörler:

• Desteklenen veri hızı (10/100Base-T, Gigabit veya daha yüksek)
• PoE güç seviyesi (af, at veya bt)
• Çalışma sıcaklık aralığı
• Hi-pot yalıtım voltajı
• LED göstergeler (bağlantı/aktivite durumu için)
• UL, RoHS ve REACH ile uyumluluk

6PoE RJ45 konektörleri geriye dönük uyumlu mu?

Evet, PoE RJ45 konektörü hala çalışabilir.PoE olmayan cihazlarçünkü güç dağıtımı yalnızca uyumlu bir güçlendirilmiş cihaz (PD) tespit edildiğinde etkinleştirilir. Bu, eski Ethernet ekipmanları ile güvenli çalışmayı sağlar.

7Entegre PoE RJ45 konektörlerinin kullanımının avantajları nelerdir?

• Bir bileşende manyetik ve RJ45'i birleştirerek PCB alanını tasarruf eder
• EMI performansını iyileştirir
• Devre tasarımını basitleştirir ve BOM maliyetini azaltır
• Endüstriyel ortamlar için daha yüksek güvenilirlik ve daha iyi termal performans sağlar
