Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: 24HSS1041A-2 HF
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Spesifikasyon: |
24HSS1041A-2 HF |
Trafo Tipi: |
İzolasyon ve Veri Arayüzü |
Dönüş oranı - Birincil: İkincil: |
1 : 1 Verici, 1 : 1 Alıcı |
Montaj Tipi: |
Yüzey Montajı |
Boyut / Boyut: |
13,97 mm U x 16,51 mm G |
Yükseklik - Oturmuş (Maks.): |
6,60 mm |
Örnekler: |
Ücretsiz Mevcuttur |
Analog PN: |
LP5007NL |
Spesifikasyon: |
24HSS1041A-2 HF |
Trafo Tipi: |
İzolasyon ve Veri Arayüzü |
Dönüş oranı - Birincil: İkincil: |
1 : 1 Verici, 1 : 1 Alıcı |
Montaj Tipi: |
Yüzey Montajı |
Boyut / Boyut: |
13,97 mm U x 16,51 mm G |
Yükseklik - Oturmuş (Maks.): |
6,60 mm |
Örnekler: |
Ücretsiz Mevcuttur |
Analog PN: |
LP5007NL |
Ürün Özellikleri
1Uzun mesafeli gigabit Ethernet 1000 BASE-T, tam dupleks uygulamaları için tasarlanmıştır.
24 çift UTP-5 kablosunu destekler.
3. 1000 BASE ¥T MAGNETIK MODULER
3İzolasyon ve düşük ortak mod emisyonları için kablo arayüzü.
4350mA akım kapasitesine sahip POE uygulamaları.
5.1000 BASE-T için IEEE 802.3ab standardına uygun.
6.RoHS ve Halogen Serbest gereksinimlerine uygun.
7Çalışma sıcaklık aralığı: 0°C'den +70°C'ye veya 40°C'den +85°C'ye kadar
Tasarım Parçası Numarası:24HSS1041A-2 HF
Seri üretim bölüm numarasıLP5007NL Çin Tesislerinde Eşdeğer Çapraz
Elektriksel özellikler (25)

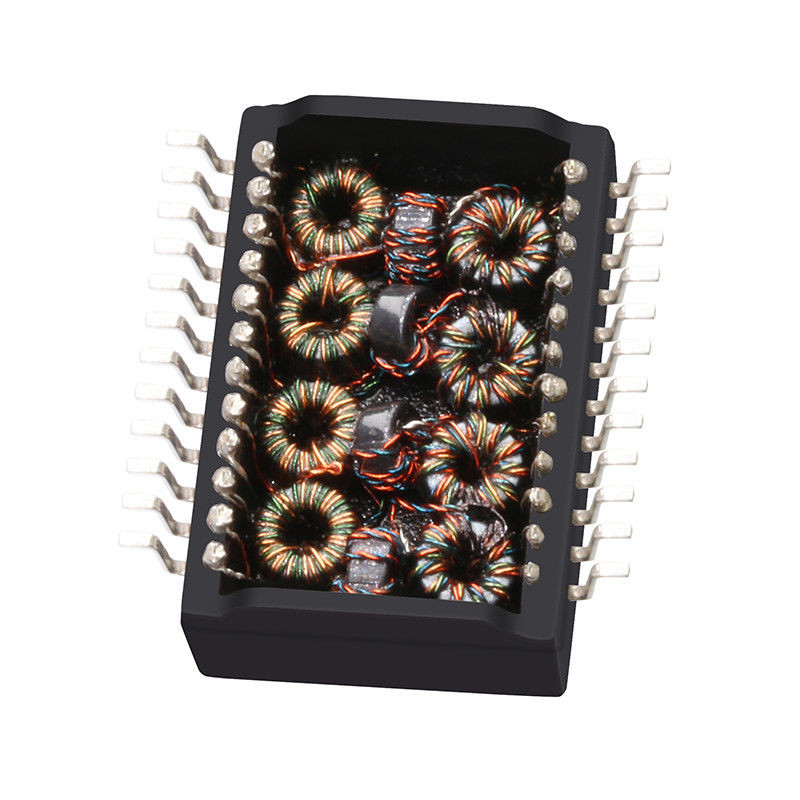

24HSS1041A-2 HF Gigabit Ethernet Transformörü 1CT:1CT SMD 1500Vrms LP5007NL
150KHz, 0.5V.
Çip tarafı: Hat tarafı=1CT: 1CT+_2%
2Indüktansa (Ls) 100KHz, 0.1V, 12mA DC Bias:
Çip tarafı: 350uH Min
3Giriş kaybı: -1.4dB Max.
4Geri dönüş kaybı 1-30 MHz: -16 dB Min.
40MHz: -14.4dB Min
50MHz: -13,1dB Min
60-80MHz: -12dB Min
100MHz: -10dB Min
5. Normal Modu Reddedilme Farklı:
30MHz: -45dB Min
60MHz: -40dB Min
100MHz: -35dB Min
630MHz: -40dB Min.
60MHz: -35dB Min
100MHz: -30dB Min
7- Hi-Pot: 1500Vrms, 0.5mA, 1 saniye
Çip tarafından çizgi tarafına
Terminal Kullanıcısı için Uygulamalar
ADSL modemleri, LAN-on-Motherboard gibi uygulamaları desteklemek için tasarlanmıştır.HUB, PC kartı, Switch, Router, PC Ana tahtası, SDH, PDH, IP Telefon, xDSL modemi gibi etworking ve iletişim ekipmanları,Çağrı Merkezi çözümleri, karmaşık set top kutuları, VOIP geçitleri kurulumu, Sınır geçidi protokolü, hızlı Ethernet anahtarı...
Rekabetçi Avantaj
18 yıllık üretim deneyimi,
2600 personel,
% 100 test
Esnek teslimat süresi
Ana Müşteri
Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF...
EMS Uygulamaları
Dahili Esnek PCB Montajı; Sert Esnek PCB Montajı; Mikroelektronik, Flip Çip; Mikroelektronik, Chip On Board; Optoelektronik Montaj; RF / Kablosuz Montaj; Delik Montajı;Yüzey MontajıSistem Montajı; Basılı Devre Kart Montajı
