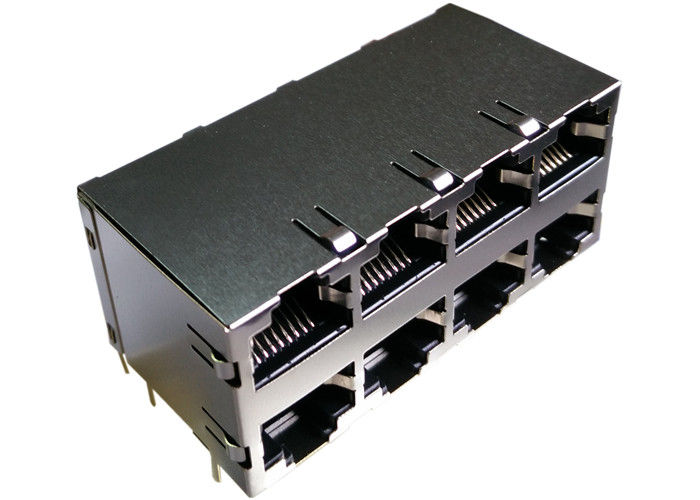

0863-2X4R-54-F Yığılmış 2x4 Conn Magjack 8Port 1000 Base-T Korumalı EMI Parmak

Hızlı Ayrıntılar

0863-2X4R-54-F Yığılmış 2x4 Conn Magjack 8 Port 1000 Base-T Korumalı EMI Parmak

1.RJ-45'in FCC standardı ile eşleştirilmesi gerekir.
2. IEEE802.3u standartlarının gereklerini yerine getirir.
Trafo / empedans direnci / yüksek gerilim kondansatörü ile entegre 3.RJ-45 konektörü.
4. PCB kurulu alanı kazanmak için RJ-45 konnektörü ile aynı Boyutta.
5. EMI performansını artırmak için azaltılmış EMI radyasyonu.
6. UTP-5 kablo üzerinden 10/100/1000 BASE iletimi için tasarım.
7. ROHS gereklilikleri ile uyumluluk.
8. Çalışma sıcaklığı aralığı: 0 ℃ ila + 70 ℃ / -40 ℃ ila + 85 ℃
9. Depolama sıcaklığı aralığı: -25 ℃ ila + 85 ℃.

10. Tasarım Modeli : 【0863-2X4R-54-F】

11. Seri Üretim Modeli : 【LPJG47737A55NL】

MAG.REVERSE LATCH,

LED isteğe bağlı; EMI-parmak İsteğe bağlı.

Açıklama

1. Ürün Tipi Özellikleri:

1) Ürün Tipi = Bağlayıcı
2) Kriko Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönü = Yan Giriş (Dik Açı) / Üst Giriş (Dikey)

2. Mekanik Eklenti:
1) Kriko Yapılandırması = 1 x 1

3. Elektriksel Özellikler:
1) Korumalı = Evet

4. Fesih İle İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim

5. Vücut İlgili Özellikler:
1) Port Konfigürasyonu = Tek / Çok
2) EMI Parmakları - Üst ve Yanlar = Var / Yok
3) Mandal Yönü = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu

6. İletişim İlgili Özellikler:
1) Önceden yüklenmiş = Evet
2) Kontak Sonlandırma Tipi = Delikten / Yüzeye Montaj

7. Konut İlgili Özellikler:
1) Konektör Stili = Kriko

8. Endüstri Standartları:
1) RoHS / ELV Uyumluluğu = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim İşlemleri = 240 ° C kabiliyetine sahip dalga lehimi,

260 ° C kabiliyetine sahip dalga lehim, 265 ° C kabiliyetine sahip dalga lehim

Yeniden Lehimleme İsteğe Bağlı;
3) RoHS / ELV Uyum Tarihi: Her zaman RoHS uyumluydu

9. Kimlik İşaretlemesi:
1) Sol LED Rengi (Konum # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Renk (Konum # 2) = Yeşil - 250 ohm direnç

10. Kullanım Şartları:
1) Şunlara Uygulanır = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Binalar
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Terminal Kullanıcısı İçin Uygulamalar

ADSL modemler, Anakart Üzerinde LAN gibi uygulamaları desteklemek için tasarlanmıştır. HUB, PC kartı, Switch, Router, PC Anakart, SDH, PDH, IP Telefon, xDSL modem, Çağrı Merkezi çözümleri, Kompleks set üstü kutuları, VOIP gateway kurulumu, Sınır Geçidi Protokolü, hızlı ethernet switch gibi N çalışma ve haberleşme cihazları . ..

Rekabet avantajı

18 yıllık üretim tecrübesi,

2600 personel

% 100 test

Esnek teslimat süresi

Ana müşteri

Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF için Tasarım .......

Ems uygulama

Dahili Esnek PCB Montajı; Sert-Esnek PCB Düzeneği; Mikroelektronik, Flip Chip; Mikroelektronik, Çip Üzerindeki Talaş; Optoelektronik Montaj; RF / Kablosuz Montaj; Delik Montajından; Yüzey Montaj Grubu; Sistem montajı; Baskılı Devre Kartı Tertibatı
