Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: DA4S103A4
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/60K
Fiyat: $1.1-$12
Ambalaj bilgileri: TEPSİ
Teslim süresi: Hisse senedi
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 180K/Ay
Part Number: |
DA4S103A4 |
Connector Type: |

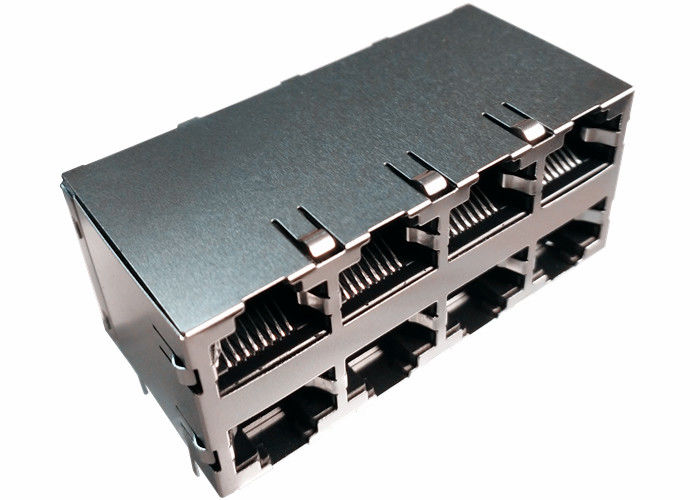

Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
Part Number: |
DA4S103A4 |
Connector Type: |
Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
1Plastik Malzemeler: Termoplastik (UL 94V-0), Kara Kaplama.
2Metal kalkan: tunç, 30 inç kalınlığında, nikel.
3Bahar tel: Fosfor bronz.
4. Lehimli Pin: 0.5x0.35mm, Lehimli Fosfor bronz.
5Dayanıklılık: 750 çiftleşme döngüsü Min.
IEEE 802.3ab standartlarının gereksinimlerini karşılar.
RJ-45 konektörü, transformatör/impedans direnci/yüksek voltaj kondansatörü ile entegre.
PCB kartı alanını tasarruf etmek için RJ-45 konektörüyle aynı boyuttadır.
EMI performansını artırmak için EMI radyasyonunu azaltmak.
UTP-5 kablosu üzerinden 1000BASE iletimi için tasarım.
ROHS gerekliliklerine uygunluk.
Çalışma sıcaklık aralığı: 0°C'den +70°C'ye.
Depolama sıcaklık aralığı: -25°C ila +85°C.
| Parametreler | Özellikleri |
|---|---|
| Dönüş oranı (±2%) | TX: 1CT: 1CT, RX: 1CT: 1CT |
| Ekleme Kaybı | 1 ̇ 100 MHz: ≤ -1,0 dB |
| Geri dönüş kaybı | 1 ∆ 30 MHz: ≥ -18 dB40 MHz: ≥ -16 dB50 MHz: ≥ -14.8 dB60 ∆ 80 MHz: ≥ -12.5 dB100 MHz: ≥ -10 dB |
| Karşılıklı ses (NEXT) | 0.510 MHz: ≥ -50 dB30 MHz: ≥ -40 dB50 MHz: ≥ -35 dB100 MHz: ≥ -30 dB |
| Açık devre indüktansı (OCL) | ≥ 350 μH @ 100 KHz, 8 mA DC Bias ile 0,1 V |
| DCMR (Differential to Common Mode Rejection) | 0.3·30 MHz: ≥-50 dB60 MHz: ≥-45 dB100 MHz: ≥-40 dB |
| Hi-Pot (İzolasyon Voltajı) |
1500 Vrms (birinciden ikincisine) |
