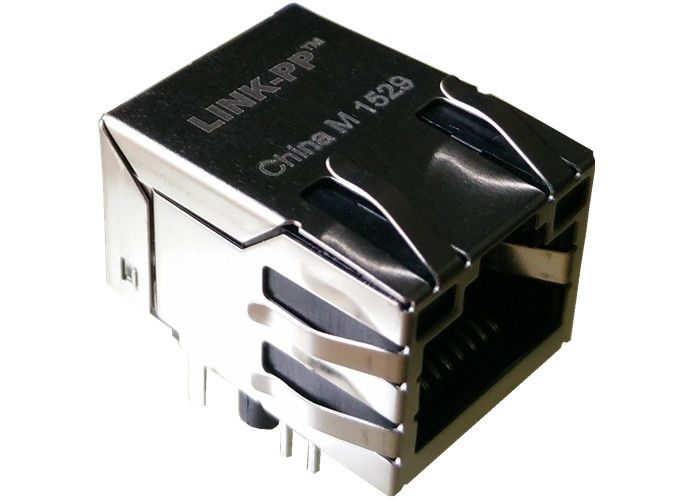

Entegre 10/100 Lan ile TLA-6T776F Tek Bağlantı RJ45 Konnektör

Entegre 10/100 Lan ile TLA-6T776F Tek Portlu Rj45 Konektörü

Manyetik modüllü LAN 10 / 100BASE T RJ45 Jakı

İnterface Ağ arabirim kartı uygulaması için tasarlandı.
I IEEE802.3u gereksinimini karşılamak için tasarlanmıştır.
IC LAN ICmanufactures tarafından kullanılan tüm dönüş oranlarında mevcuttur.
EM Ek EMIreduction için birincil merkez muslukları mevcuttur.
PCB üzerine yerleştirmek için en basit manyetik bileşen.
PCB PCB alanını en aza indirir.

MAG.REVERSE LATCH,

İsteğe bağlı LED; EMI-parmak Opsiyonel.

Açıklama

Entegre 10/100 Lan ile XPJH-01D-4-P23-170-DAQ Tek Portlu Rj45 Konektörü

1. Ürün Tipi Özellikleri:

1) Ürün Tipi = Konektör
2) Jack Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönlendirme = Yan Giriş (Sağ Açı) / Üst Giriş (Dikey)

2. Mekanik Ek:
1) Jack Yapılandırması = 1 x 1

3. Elektriksel Özellikler:
1) Korumalı = Evet

4. Sonlandırma İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim

5. Vücut İlgili Özellikler:
1) Liman Yapılandırması = Tek / Çoklu
2) EMI Parmakları -Top ve Taraflar = Ile / Yok
3) Mandal Yönlendirme = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu

6. İletişim İlgili Özellikler:
1) Önceden yüklenen = Evet
2) İletişim Sonlandırma Tipi = Delikten / Yüzey Montajından

7. Konut İlgili Özellikler:
1) Konektör Stili = Jak

8. Endüstri Standartları:
1) RoHS / ELV Uyumluluk = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim Prosesleri = 240 ° C'ye kadar dalga lehim

260 ° C'ye kadar dalga lehim, 265 ° C'ye kadar dalga lehim

Reflow-Lehimleme Opsiyonel;
3) RoHS / ELV Uyumluluk Geçmişi = Her zaman RoHS uyumluydu

9. Kimlik İşaretleme:
1) Sol LED Rengi (Sıra # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Rengi (Pozisyon # 2) = Yeşil - 250 ohm direnç

10. Kullanım Koşulları:
1) Uygulanır = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Binalar
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Terminal Kullanıcısı İçin Başvurular

ADSL modemler, LAN-on-Anakart gibi uygulamaları desteklemek için tasarlanmıştır. HUB, PC kartı, Switch, Router, PC Anakart, SDH, PDH, IP Phone, xDSL modem, Çağrı Merkezi çözümleri, Kompleks set üstü kutuları, VOIP gateways kurulumu, Sınır Geçit Protokolü, hızlı ethernet switch gibi N etworking ve haberleşme cihazları . ..

Rekabet avantajı

TLA-6T776F

18 yıllık üretim tecrübesi

2600 personel

% 100 test

Esnek teslimat süresi

Ana müşteri

Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF için tasarım .......

EMS Uygulaması

Yerleşik Esnek PCB Meclisi; Rijit Esnek PCB Komplesi; Mikroelektronik, Flip Chip; Mikroelektronik, Çip Kurulu; Optoelektronik Montaj; RF / Kablosuz Montaj; Delik Meclisi aracılığıyla; Yüzey Montajı Komplesi; Sistem Kurulumu; Baskılı Devre Kartı Meclisi
