Ürün Detayları
Menşe yeri: Guangdong, Çin
Marka adı: LINK-PP
Sertifika: ISO9001,SGS,UL,CE,REACH,RoHS
Model numarası: RJP-003TC1
belge: LPJ4284CNL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 50/500/1000/25K
Fiyat: $0.09-$1.85
Ambalaj bilgileri: Karton boyutu / 32 * 30 * 31cm, GW / karton / 8.5kg, Adet / karton / 1200pcs, SPQ / 50pcs, Paket / T
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3000000/ay
Parça Numarası: |
RJP-003TC1 |
Alternatif: |
LPJ4284CNL |
Bağlayıcı Türü: |
RJ45 ile manyetik |
Uygulamalar: |
10/100 Base-T |
Montaj Tipi: |
Delikten |
Oryantasyon: |
90 ～ açı (sağ) |
Fesih: |
Lehim |
Dosya: |
PDF/3D/ISG/Stp/Step/Veri Sayfası |
Parça Numarası: |
RJP-003TC1 |
Alternatif: |
LPJ4284CNL |
Bağlayıcı Türü: |
RJ45 ile manyetik |
Uygulamalar: |
10/100 Base-T |
Montaj Tipi: |
Delikten |
Oryantasyon: |
90 ～ açı (sağ) |
Fesih: |
Lehim |
Dosya: |
PDF/3D/ISG/Stp/Step/Veri Sayfası |

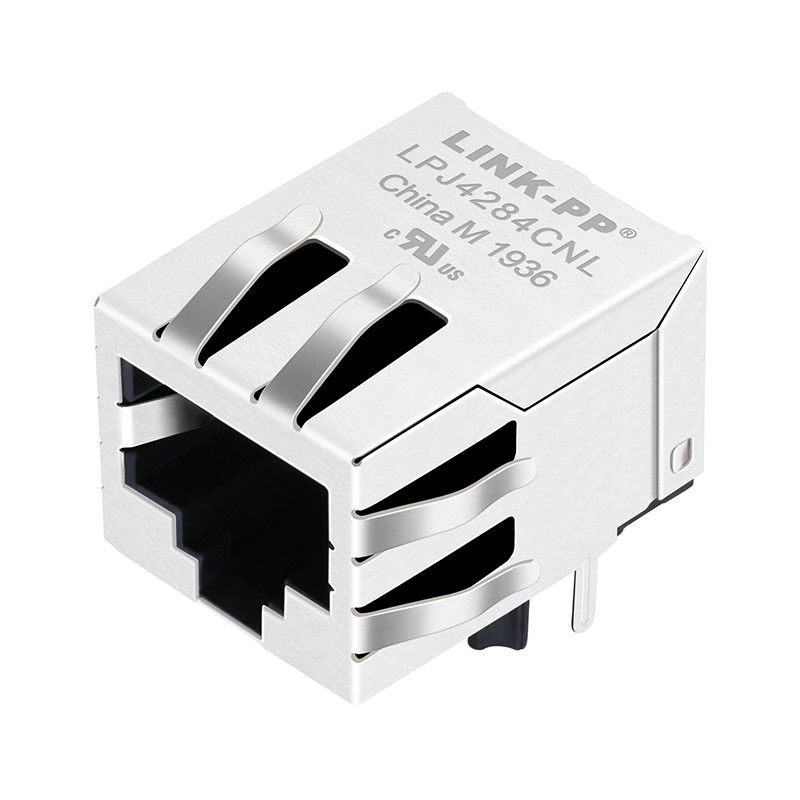

RJP-003TC1, entegre manyetiklere ve PoE desteğine sahip tek bağlantı noktalı 10/100Base-T RJ45 MagJack'tir. LINK-PP LPJ4284CNL ile tamamen uyumludur.
RJP-003TC1, 10/100Base-T Hızlı Ethernet uygulamaları için tasarlanmış, entegre manyetiklere sahip tek bağlantı noktalı bir RJ45 Ethernet konektörüdür.
Tek bir Ethernet kablosu üzerinden hem veri iletimi hem de güç dağıtımı sağlayan IEEE 802.3af PoE'yi destekler.
Bu model LINK-PP LPJ4284CNL ile tamamen uyumludur ve bu da onu ağ oluşturma, endüstriyel ve gömülü sistem tasarımları için ideal bir alternatif haline getirir.
| Parametre | Şartname |
|---|---|
| 10/100Base-T Ethernet için Entegre Manyetikli RJP-003TC1 RJ45 MagJack | |
| Ürün Tipi | RJ45 MagJack (Entegre Manyetikler) |
| Parça Numarası | RJP-003TC1 |
| Ethernet Standardı | 10/100Base-T |
| Bağlantı Noktası Sayısı | 1 × 1 Bağlantı Noktası |
| Bağlayıcı Türü | RJ45 8P8C |
| Manyetik Yapılandırma | 1CT:1CT (TX/RX) |
| PoE Desteği | IEEE 802.3af |
| LED Seçeneği | Hiçbiri |
| Ekranlama | EMI Sekmeleri ile Korumalı |
| Montaj Stili | Açık Delikten (THT) |
| Giriş Yönü | Yan Giriş |
| Mandal Yönü | Sekme Aşağı |
| Kontak Kaplama | Altın 6u" / 15u" / 30u" |
| Çalışma Sıcaklığı | –40°C ila +85°C |
| PCB Tutma | T-Postu |
| Uyumluluk | RoHS, UL, REACH |
RJ45 MagJack ürünleri, IEEE 802.3 Ethernet standartlarına tam uyum ve uzun vadeli güvenilirlik sağlamak için kapsamlı elektrik, sinyal bütünlüğü, PoE, mekanik ve çevresel testlerden geçer.
▷Elektriksel Performans Testi
Her RJ45 MagJack, IEEE 802.3 standartlarına uygun olarak uygun izolasyon, sinyal bütünlüğü ve PoE güç verimliliği sağlamak amacıyla dielektrik dayanım voltajı (Hi-Pot), izolasyon direnci, dönüş oranı doğruluğu, açık devre endüktansı, kaçak endüktans ve DC direnci açısından test edilir.
▷Sinyal Bütünlüğü Doğrulaması
Sinyal performansı, belirtilen frekans aralığında kararlı Ethernet veri iletimini garanti etmek için ekleme kaybı, geri dönüş kaybı, yakın uç ve uzak uç çapraz konuşma (NEXT/FEXT) ve ortak mod reddetme oranı (CMRR) testleri yoluyla doğrulanır.
▷PoE Güvenilirlik Testi
Ethernet üzerinden Güç uygulamaları için MagJack'ler, IEEE 802.3af gereksinimlerine uygun olarak güvenli ve güvenilir güç dağıtımını sağlamak amacıyla sürekli DC akım kapasitesi, güç ekleme kararlılığı ve yük altında termal artış açısından test edilir.
▷Mekanik Dayanıklılık Testi
Mekanik güvenilirlik, uzun vadeli dayanıklılık ve güvenli PCB montajı sağlamak için birleştirme ve ayırma döngüsü testi, temas direnci ölçümü, fiş tutma kuvveti değerlendirmesi ve lehimlenebilirlik testi yoluyla doğrulanır.
▷Çevre ve Güvenilirlik Testi
Ürünler, zorlu çevre koşulları altında istikrarlı performansı doğrulamak için çalışma sıcaklığı döngüsüne (–40°C ila +85°C), termal şoka, yüksek sıcaklık/yüksek neme maruz kalma, titreşim ve mekanik şok testlerine tabi tutulur.
▷EMI, Güvenlik ve Uyumluluk Denetimi
Ekranlama etkinliği, topraklama sürekliliği, malzemenin yanıcılığı (UL 94 V-0) ve boyutsal doğruluk, EMI kontrolü, güvenlik ve mevzuata uygunluk gerekliliklerini karşılamak üzere denetlenir.
| Öğe | Şartname |
|---|---|
| Yükseklik | 13,30 – 13,40mm |
| Uzunluk | 21,25 – 21,30mm |
| Genişlik | 15,90 – 15,93 mm |
| Net ağırlığı | Yaklaşık. 0,007 kg/adet |
| Ambalajlama | 50 adet / Tepsi; 1200 adet / Koli |
| Karton Boyutu | 32 × 30 × 31 cm |
| Brüt ağırlık | Yaklaşık. 8,5 kg / Karton |
|
