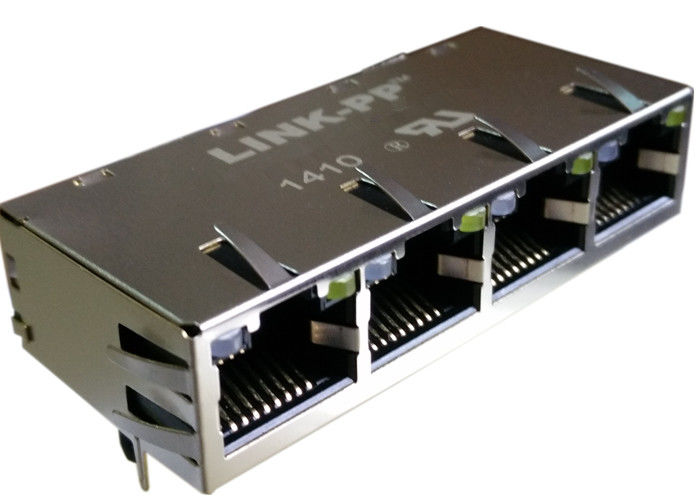

2-1761889-2 Dörtlü Çoklu-port RJ45 Düşük Profil JackGigabit 2-1761889-3 Korumalı

2-1761889-2 Quad Çok portlu RJ45 Düşük Profilli JackGigabit Korumalı 2-1761889-3

1761889-8 MAG45 Modüler Jack 1X4 Düşük Profil Gigabit Korumalı / Leds 6-1761889-8

• 2-1761889-2 Quad Bağlantı Noktası Rj45 / Rj45 Quad Bağlantı Noktası
• 1x4 Rj45 ConnecTor / Dörtlü Rj45 jakı 2-1761889-1
• Rj45 çoklu bağlantı / 1 x Rj45 Korumalı 2-1761889-3
• 1x Lan Rj45 / 1x10 / 100 / 1000Base-Tx Hızlı Ethernet Rj45
• Rj45 1x / 1xRj45 1GB
• Rj45 1x4 Ethernet Bağlantısı
• Lan Ekleme için 1 x Rj45 Lan Jack
• 10/100 çeşit alıcı IC ile uyumludur
• Çalışma sıcaklığı 0 ° ila + 70 ° C
• Depolama sıcaklığı -40 ° ila + 85 ° C
• IEEE standartlarına ve 8mA DC bias ile 350µH dahil olmak üzere tüm 10/100 Ethernet spesifikasyonlarına uygundur
• Entegre tasarım değerli pano alanını korur
• 1500 Vrms minimum ara bağlanma arıza gerilimi
• Uyarlanabilir, modüler tasarım daha yüksek güvenilirlik sağlar
• Geliştirilmiş karışma ve optimum PCB izi yönlendirmesi için azaltılmış pim sayısı

MAG.REVERSE LATCH,

İsteğe bağlı LED; EMI-parmak Opsiyonel.

Açıklama

2-1761889-2 Quad Çok portlu RJ45 Düşük Profilli JackGigabit Korumalı 2-1761889-3

1. Ürün Tipi Özellikleri:

1) Ürün Tipi = Konektör
2) Jack Tipi = RJ45
3) Profil = Standart
4) PCB Montaj Yönlendirme = Yan Giriş (Sağ Açı) / Üst Giriş (Dikey)

2. Mekanik Ek:
1) Jack Yapılandırması = 1 x 1

3. Elektriksel Özellikler:
1) Korumalı = Evet

4. Sonlandırma İlgili Özellikler:
1) EMI Parmak - Alt = Olmadan
2) Sonlandırma Yöntemi = Lehim

5. Vücut İlgili Özellikler:
1) Liman Yapılandırması = Tek / Çoklu
2) EMI Parmakları -Top ve Taraflar = Ile / Yok
3) Mandal Yönlendirme = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu

6. İletişim İlgili Özellikler:
1) Önceden yüklenen = Evet
2) İletişim Sonlandırma Tipi = Delikten / Yüzey Montajından

7. Konut İlgili Özellikler:
1) Konektör Stili = Jak

8. Endüstri Standartları:
1) RoHS / ELV Uyumluluk = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim Prosesleri = 240 ° C'ye kadar dalga lehim

260 ° C'ye kadar dalga lehim, 265 ° C'ye kadar dalga lehim

Reflow-Lehimleme Opsiyonel;
3) RoHS / ELV Uyumluluk Geçmişi = Her zaman RoHS uyumluydu

9. Kimlik İşaretleme:
1) Sol LED Rengi (Sıra # 1) = Yeşil - 250 ohm direnç
2) Sağ LED Rengi (Pozisyon # 2) = Yeşil - 250 ohm direnç

10. Kullanım Koşulları:
1) Uygulanır = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Binalar
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

Terminal Kullanıcısı İçin Başvurular

ADSL modemler, LAN-on-Anakart gibi uygulamaları desteklemek için tasarlanmıştır. HUB, PC kartı, Switch, Router, PC Anakart, SDH, PDH, IP Phone, xDSL modem, Çağrı Merkezi çözümleri, Kompleks set üstü kutuları, VOIP gateways kurulumu, Sınır Geçit Protokolü, hızlı ethernet switch gibi N etworking ve haberleşme cihazları . ..

Rekabet avantajı

2-1761889-2 MAG45 Modüler Jak 1X4

Düşük Profil Gigabit 2-1761889-3

18 yıllık üretim tecrübesi

2600 personel

% 100 test

Esnek teslimat süresi

Ana müşteri

Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF için tasarım .......

EMS Uygulaması

Yerleşik Esnek PCB Meclisi; Rijit Esnek PCB Komplesi; Mikroelektronik, Flip Chip; Mikroelektronik, Çip Kurulu; Optoelektronik Montaj; RF / Kablosuz Montaj; Delik Meclisi aracılığıyla; Yüzey Montajı Komplesi; Sistem Kurulumu; Baskılı Devre Kartı Meclisi
