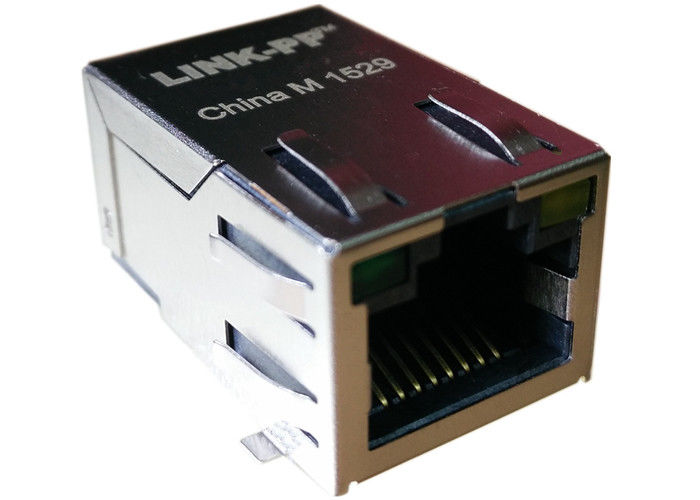

48074-9001 Modüler Jack Surface Mount 10/100 Tümleşik Manyetikli ve LED 8/8

48074-9001 Modüler Jack Sıva Üstü Mount 10/100 Entegre Manyetik ve LED, 8/8

Tasarım Modeli : 【48074-9001】

Mount Yüzey Montajı Rj45 Konnektörü / SMT FASTJack 48074-9001
♦ SMD Rj45 Konektörü / SMT Jakı / SMT Rj45 Jakı / SMT MAGJack 48074-9001
♦ SMT Rj45 Dikey / SMT Modüler Jakı / Rj45 Konektörü SMT / SMT Rj45
♦ Rj45 Konektörü SMD / SMT Rj45 Konektörü / SMD POE Rj45

Mount Yüzey Montajı / AutoMDIX uyumlu
♦ Opsiyonel PoE uyumlu tasarımlar / Opsiyonel pin-çıkışlar
♦ Endüstri standardı konnektör ayak izi / Optimum performans
♦ Maliyet Etkili
Ro Hem RoHS uyumlu hem de kurşun-terminal parçaları mevcuttur

Seri Üretim Modeli : 【LPJXXXXXNL】

MAG.REVERSE LATCH,

İsteğe bağlı LED; EMI-parmak Opsiyonel.

1. Ürün Tipi Özellikleri:
1) Ürün Tipi: Konnektör Dişi
2) Jack Tipi = Ethernet'e RJ45
3) Profil = Standart Veya Düşük Profil
4) PCB Montaj Yönlendirme = Yan Giriş ( Sağ Açı ) / Üst Giriş (Dikey)
2. Mekanik Ek:
1) Jack Yapılandırması = 1 x 1
3. Elektriksel Özellikler:
1) Korumalı veya Korumasız
4. Sonlandırma İlgili Özellikler:
1) EMI Parmak - Ya Da Olmadan
2) Sonlandırma Yöntemi = Lehimleme
5. Vücut İlgili Özellikler:
1) Liman Yapılandırması = Tek / Çoklu / Yığılmış
2) EMI Parmakları -Top ve Taraflar = Ile / Yok
3) Mandal Yönlendirme = Standart - Mandal Aşağı
4) PCB Kuyruk Uzunluğu
6. İletişim İlgili Özellikler:
1) Önceden yüklenen = Evet
2) İletişim Sonlandırma Tipi = Delikten / Yüzey Montajından
7. Konut İlgili Özellikler:
1) Konektör Stili = Jak
8. Endüstri Standartları:
1) RoHS / ELV Uyumluluk = RoHS uyumlu, ELV uyumlu
2) Kurşunsuz Lehim Prosesleri = 240 ° C'ye kadar dalga lehim
260 ° C'ye kadar dalga lehim, 265 ° C'ye kadar dalga lehim
Reflow-Lehim 245 ° C'ye kadar dayanıklı
3) RoHS / ELV Uyumluluk Geçmişi = Her zaman RoHS uyumluydu
9. Kimlik İşaretleme:
1) Sol LED Rengi (Sıra # 1) = Yeşil
2) Sağ LED Rengi (Pozisyon # 2) = Sarı
10. Kullanım Koşulları:
1) Uygulanır = Baskılı Devre Kartı
2) Çevresel Koşullar = Ofis / Binalar
3) Çalışma Sıcaklığı (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
12. Ethernet Üzerinden Gücü: Ya Da Olmadan
