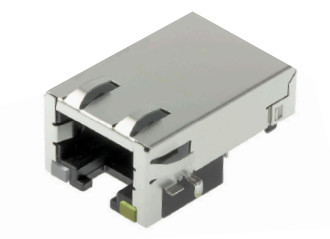

1840437-1 LED'lerle korunan Orta Uçak Gigabit RJ45 Bağlayıcısı

1840437-1 MagJacks (ICM'ler), düşük profilli ofset tasarımı, aşağıya doğru bağlantı noktası yapılandırması, LED göstergesi, EMI sekmeleri ve RoHS uyumluluğuna sahip 1x1 Gigabit 1000BASE-T RJ45 manyetik jaktır.

Manyetikli 1840437-1 RJ45'in Özellikleri

1840437-1 MagJack'lerbir1x1 Gigabit MagJack (ICM)güvenilir olacak şekilde tasarlandı1000BASE-T EthernetKompakt ağ ve iletişim ekipmanlarında bağlantı. bir iledüşük profilli, ofset yapı,sekme aşağı bağlantı noktası yapılandırması, Vedahili LED göstergelerBu MagJack, istikrarlı sinyal performansı, yerden tasarruf sağlayan PCB düzeni ve net bağlantı/etkinlik durumu görünürlüğü gerektiren uygulamalar için idealdir.

Modern pano tasarımları için tasarlanan1840437-1manyetik ve RJ45 konnektör fonksiyonlarını tek bir entegre çözümde birleştirir. Ayrıca şunları içerir:EMI sekmeleriGeliştirilmiş gürültü kontrolü içindelikli montajGüçlü mekanik tutma için tasarım veRoHS uyumluluğuÇevreye duyarlı üretim için.

1840437-1 MagJack'lerürün, kart düzeyinde Ethernet tasarımı için pratik bir özellik seti etrafında oluşturulmuştur:

• Gigabit Performansı:1000BASE-T ağları için tamamen optimize edilmiş olup sıfır paket kaybıyla yüksek hızlı veri iletimi sağlar.
• Yerden Tasarruf Sağlayan Tasarım:Orta düzlem/ofset düşük profilli yapı, özellikle ince cihazlar ve kompakt muhafazalar için tasarlanmıştır.
• Üstün Koruma:Mükemmel gürültü azaltma ve sinyal izolasyonu için entegre EMI sekmeleriyle donatılmıştır.
• Entegre Teşhis:Yerleşik 3w-OG/Y (Turuncu/Yeşil, Sarı) LED'ler anında, net ağ etkinliği ve bağlantı durumu sağlar.
• Endüstri Uyumlu:%100 RoHS uyumlu, küresel çevre ve üretim standartlarını karşılıyor.

Orta Düzlem RJ45 Konektörünün Özellikleri

1840437-1 Çizim:

1. 1840437-1 Çizim - Mekanik

2. 1840437-1 Çizim - Şematik

3. 1840437-1 Çizim - ÖNERİLEN PCB DÜZENİ

1840437-1 Orta Düzlem RJ45 Konektörünün Malzemeleri:

1. Konut:Yüksek Sıcaklık Naylon(FR2G30BL), Siyah, Yanıcılık derecesi UL 94V-0
2. Kalkan:Pirinç, 0,20 mm Kalın, En az 0,76 um yarı Parlak Nikel ile kaplanmış; Toprak Pimlerine 2.54um Min Sac Lehim İle Daldırılmış Direk.
3. Temas etmek:Fosfor Bronz, 0,25 mm Kalın, I.27um Min Genel Nikel Alt Plaka ve Çiftleşme Arayüzünde Seçici I.27um min Altın Kaplama
4. Lehim Kuyruğu:0,25 mm Kalın, Fosfor Bronz, I.27um Min Genel Nikel Alt Plaka 3um Min Mat Teneke Plaka.
5. NEDEN OLMUŞ:Dağınık Epoksi Mercek, 0,50 mm kare Karbon Çelik Tel Çerçeve I.02um Üzeri Min Nikel Alt Plaka I.02um Min Bakır Alt Plaka Üzerinde 2.03um min gümüş ile Hazırlanmış Uçlar; 2.54um Min Mat Kalay ile Kaplama Sonrası.

Gigabit RJ45 Konektörünün Uygulamaları

Kompakt kaplama alanı ve sağlam Gigabit yetenekleri nedeniyle 1840437-1 MagJack, aşağıdakileri tasarlayan mühendisler tarafından oldukça rağbet görüyor:

• İnce Profilli Ağ Anahtarları ve Yönlendiriciler
• Endüstriyel PC'ler ve Tek Kartlı Bilgisayarlar (SBC'ler)
• Telekomünikasyon ve Ağ Ekipmanları
• Set Üstü Kutular ve Akıllı Ev Hub'ları
• IoT Ağ Geçitleri ve Gömülü Sistemler
