Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: LP6096ANL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Spesifikasyon: |
LP6096ANL |
Transformatör tipi: |
Poe+ Gigabit Ethernet |
Oranı dönüş: |
1 : 1 Verici, 1 : 1 Alıcı |
Montaj türü: |
Yüzey montajı |
Boyut / Boyut: |
17,53 mm U x 16,10 mm G |
Yükseklik - Oturmuş (Maks.): |
5.840 mm |
Dosyalar: |
PDF/3D/ISG/STP/Adım/Veri Sayfası |
Sıcaklık: |
-40 ℃ ila +85 ° C |
Spesifikasyon: |
LP6096ANL |
Transformatör tipi: |
Poe+ Gigabit Ethernet |
Oranı dönüş: |
1 : 1 Verici, 1 : 1 Alıcı |
Montaj türü: |
Yüzey montajı |
Boyut / Boyut: |
17,53 mm U x 16,10 mm G |
Yükseklik - Oturmuş (Maks.): |
5.840 mm |
Dosyalar: |
PDF/3D/ISG/STP/Adım/Veri Sayfası |
Sıcaklık: |
-40 ℃ ila +85 ° C |
| Çapraz | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

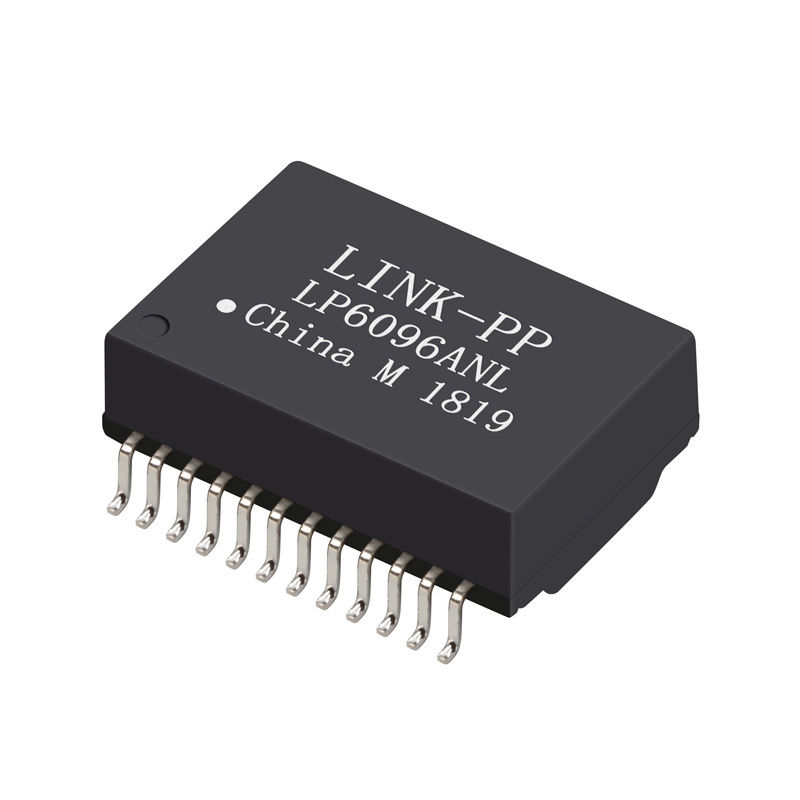

LP6096ANL1000BASE-T PoE+ uygulamaları için tasarlanmış, yüksek performanslı tek portlu Gigabit Ethernet manyetik transformatörüdür. Güvenilir veri aktarımı, Ethernet üzerinden güç uyumluluğu ve kompakt yüzeye montaj form faktörü sağlamak üzere tasarlanmıştır, PoE anahtarları, yönlendiriciler, gömülü IoT cihazları ve endüstriyel Ethernet sistemleri gibi modern ağ ürünleri için idealdir.Elektriksel Özellikler (25)
| Özellik | Sarma Oranları |
|---|---|
| Pri:Sec = 1CT:1CT | OCL |
| 350µH Min @ 8mA DC Bias220µH Max @ 18mA DC Bias | Ekleme Kaybı (dB Maks.) |
| 0.1MHz: -1.21–125MHz: -2.0 | Geri Dönüş Kaybı (dB Min.) |
| 1–40MHz: -1640–100MHz: -10 | Çapraz Konuşma (dB Min.) |
| 30MHz: -4360MHz: -37100MHz: -33 | CMRR (dB Min.) |
| 30MHz: -30200MHz: -15 | DCR Dengesi |
| 1Ω ± 0.05Ω | Denge DC Hat Akımı |
| 720mA Maks. @ 57VDC Sürekli | Hipot |
| 1500Vrms | Çalışma Sıcaklığı |
| -40℃ ~ +85℃ | Şematik |
