Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: LP6096ANL
belge: LP6096ANL.pdf
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$0.8
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Şartname: |
LP6096ANL |
Trafo Tipi: |
Poe+ Gigabit Ethernet |
Boyut: |
17,53 mm U x 16,10 mm G x 5,840 mm Y |
dosyalar: |
PDF/3D/ISG/Stp/Step/Veri Sayfası |
Veri Hızı: |
1000base-T |
Kanal/Liman sayısı: |
Bekar |
Yetki Belgesi: |
PoE+ |
Montaj Tipi: |
smt |
Oranı dönüş: |
1:1 |
Çalışma sıcaklığı aralığı: |
-40°C ila +85°C |
Şartname: |
LP6096ANL |
Trafo Tipi: |
Poe+ Gigabit Ethernet |
Boyut: |
17,53 mm U x 16,10 mm G x 5,840 mm Y |
dosyalar: |
PDF/3D/ISG/Stp/Step/Veri Sayfası |
Veri Hızı: |
1000base-T |
Kanal/Liman sayısı: |
Bekar |
Yetki Belgesi: |
PoE+ |
Montaj Tipi: |
smt |
Oranı dönüş: |
1:1 |
Çalışma sıcaklığı aralığı: |
-40°C ila +85°C |
| Çapraz | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

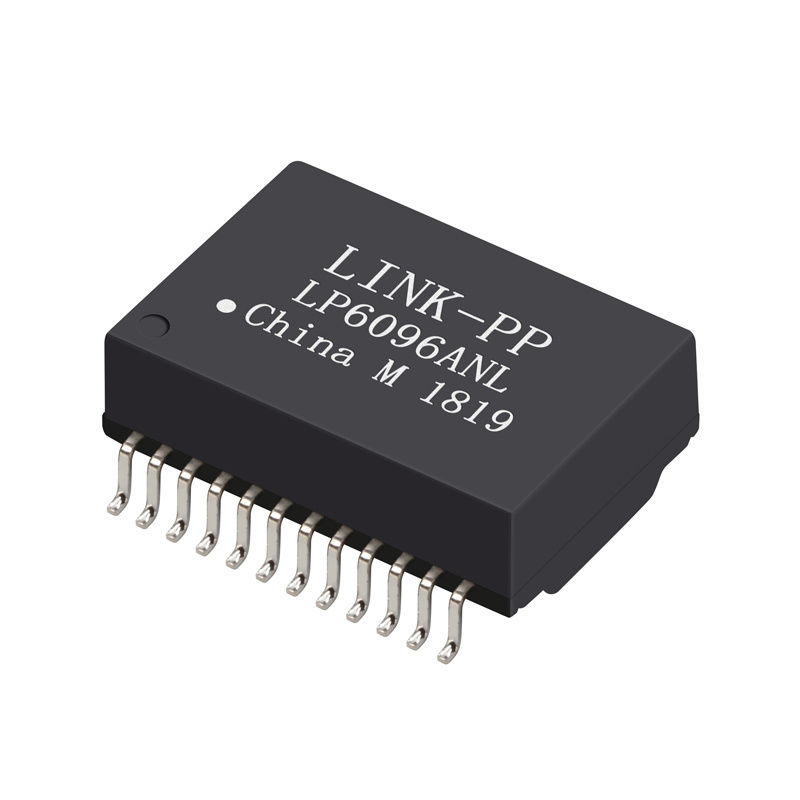

LP6096ANLYüksek güvenilirliğe sahiptirGigabit Ethernet LAN Transformörüiçin tasarlanmıştır10/100/1000Base-T Ethernet uygulamaları.
Bu tek portlu transformatör özellikleri1Hem verici hem de alıcı için 1:1 dönüş oranı, birAçık çerçeve yapısı, ve desteklerPoE+ ağ ortamları.
OnunlaYüzey montajlı ambalajlar, genişletilmiş sıcaklık çalışması-40°C ila +85°C, ve otomatik MDI / MDI-X uyumluluğu, LP6096ANL kurumsal ağ, endüstriyel Ethernet ve yüksek performanslı iletişim ekipmanları için idealdir.
| Parametreler | Spesifikasyon |
|---|---|
| LINK-PP Bölüm Numarası | LP6096ANL |
| Transformör Tipi | LAN Transformer |
| Parça Durumu | Aktif |
| Uygulama | Ethernet (PoE+) |
| Liman sayısı | Tek Liman |
| Hız | 10/100/1000Base-T |
| İnşaat | Açık Çerçeve |
| Montaj Tipi | Yüzey Montajı |
| Paket | Teyp ve Rulo |
| Pin Sayısı | 24 Pin |
| Liman başına çekirdek | 8 |
| Otomatik MDI/MDI-X | - Evet. |
| Çalışma sıcaklığı | -40°C ila +85°C |
| Ürün | Spesifikasyon |
|---|---|
| Dönüş oranları | Pri:Sec = 1CT:1CT |
| OCL | 350μH Min @ 8mA DC Bias220μH Max @ 18mA DC Bias |
| Ekleme kaybı (max dB) | 0.1MHz: -1.21~125MHz: -2.0 |
| Geri dönüş kaybı (dB Min) | 1 ¢40MHz: -1640 ¢100MHz: -10 |
| Çapraz ses (dB Min) | 30MHz: -4360MHz: -37100MHz: -33 |
| CMRR (dB Min) | 30MHz: -30200MHz: -15 |
| DCR Saldosu | 1Ω ± 0.05Ω |
| Bilanse DC Hattı Akımı | 720mA Max @ 57VDC Sürekli |
| Hipot | 1500Vrms |
| Çalışma sıcaklığı | -40°C ~ +85°C |
Bu yapılandırma, yüksek hacimli PCB üretimini basitleştirir ve tutarlı lehim güvenilirliğini sağlar.
10Mbps, 100Mbps ve 1000Mbps (Gigabit Ethernet) destekler.
Evet, transformatör PoE+ ortamlarını destekleyen Ethernet arayüzleri için tasarlanmıştır.
Evet, -40°C'den +85°C'ye kadar çalışma aralığı endüstriyel uygulamalara uygun hale getiriyor.
