Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: H1102FNL / H1102NLT
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Bugün stok gemisinde
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Part Number: |
H1102FNL / H1102NLT |
Dönüş oranı - Birincil: İkincil: |
1:1 Verici, 1:1 Alıcı |
Montaj Tipi: |
Yüzey Montajı |
Operating Temperature: |
0°C ~ 70°C |
Boyut / Boyut: |
12.8 mm x 7.15mm |
Yükseklik - Oturmuş (Maks.): |
6,20 mm |
PoE Derecelendirmesi: |
PoE Olmayan |
Hız: |
100BASE-TX |
Part Number: |
H1102FNL / H1102NLT |
Dönüş oranı - Birincil: İkincil: |
1:1 Verici, 1:1 Alıcı |
Montaj Tipi: |
Yüzey Montajı |
Operating Temperature: |
0°C ~ 70°C |
Boyut / Boyut: |
12.8 mm x 7.15mm |
Yükseklik - Oturmuş (Maks.): |
6,20 mm |
PoE Derecelendirmesi: |
PoE Olmayan |
Hız: |
100BASE-TX |

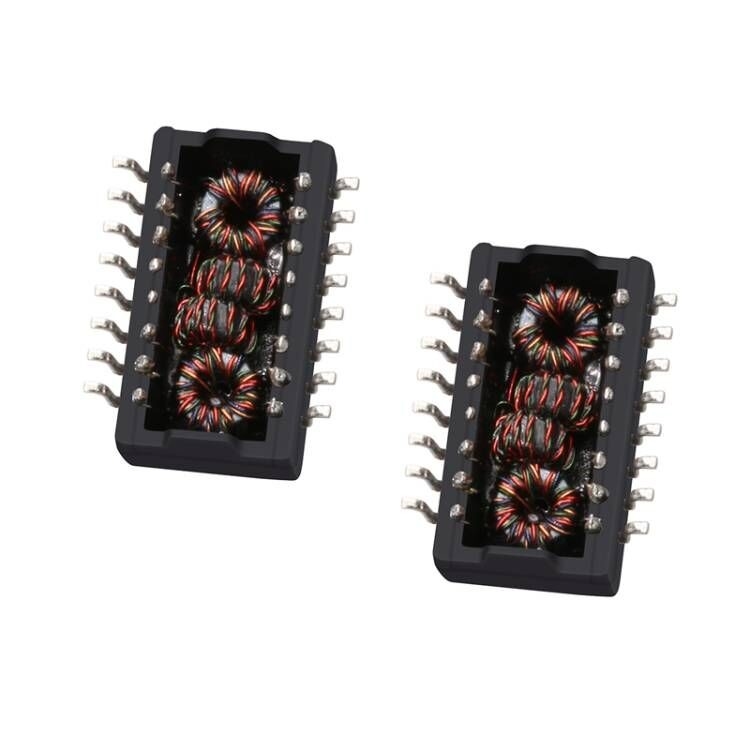

| H1102FNL / H1102NLT | 1:1 Transformatör | Tek Portlu Transformatör | 10/100 Base-T Transformatör |
| Durum |
25℃ IEEE 802.3 ŞARTNAMESİ |
|---|---|
| Parça Numarası | H1102FNL / H1102NLT |
| LINK-PP Parça Numarası | LP1102NL |
| ÇALIŞMA SICAKLIĞI | 0°C – 70°C |
| SARIM ORANI | 1 : 1 ±2% |
| EKLEME KAYBI | 100 KHz – 100 MHz, –1.1 dB MAX |
| EKLEME KAYBI | 1–30 MHz: –16 dB MIN 30–60 MHz: –10 + 20*LOG₁₀(f/60 MHz) dB MIN 60–80 MHz: –10 dB MIN |
| İNDÜKTANS (OCL) | 350 uH MIN |
| ÇAPRAZ KONUŞMA | 1 MHz: –35 dB MIN 30 MHz: –35 dB MIN 80 MHz: –30 dB MIN 100 MHz: –30 dB MIN |
| DİFERANSİYELDEN ORTAK MODA REDDETME | 30 MHz: –42 dB MIN 60 MHz: –37 dB MIN 100 MHz: –30 dB MIN |
| DC DİRENÇ, 1/2 SARIM | 0.65 OHMS MAX |
| DC DİRENÇ DENGESİZLİĞİ | ±.065 OHMS MAX (MERKEZ UÇ SİMETRİSİ) |
| GİRİŞ – ÇIKIŞ İZOLASYONU | 1500 VRMS MIN @ 60 SANİYE |
| LAN Transformatörleri Parça Numarası | |||
|---|---|---|---|
| 40SS1041E LF | H1102FNL | 40SS1041E LF | H1102FNL |
| 749013011A | 42410-6410 | TG01-0456NSRL | S558-5999-M8-F |
| 20PMT04B | HX0009NL | TG04-0406NSRL | S558-5999-P3-F |
| 000-7315-37R-LF1 | H1102FNL | TG04-TDK1N1RL | S558-5999-Z5-F |
| HX5G2003NL | 40SS1041E LF | TG05-2004NCRL | PH163003B |
| H5G1002NL | PM45-1040M | H1102FNL | H40520SN |
| HST-1026DR | 20PMT04B | TG110-6506NXRL | H1602PR |
| 40SS1041E LF | PH163003B | TG110-RPE17NV6RL | H1102FNL |
| H1102FNL | 20PMT05B | TG110-S053P2RL | PM45-1040M |
| 40SS1041E LF | XTFZ-DHS1623CC2 | H1102FNL | 40SS1041E LF |
| HU4006NL | PM45-1040M | TG111-E112NYRL | SI-53019 |
| H5004NL | HST-1026DR | TG111-HPE3NZRL | SI-53019-F |
| HST-1026DR | 20PMT04B | TG1G-E012NZRL | SI-55004-F |
