Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: H2260FNL / XF35066B
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
Madde No: |
H2260FNL / XF35066B |
Kategori: |
PoE Magnetics, 10 / 100BASE-TX VoIP Modülü |
Oran açar: |
1CT: 1CT |
Montaj: |
Yüzey montaj |
Boyut / Boyut: |
12,7 mm X 9.3 mm |
Yükseklik - Oturmalı (Max): |
6.20mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
Madde No: |
H2260FNL / XF35066B |
Kategori: |
PoE Magnetics, 10 / 100BASE-TX VoIP Modülü |
Oran açar: |
1CT: 1CT |
Montaj: |
Yüzey montaj |
Boyut / Boyut: |
12,7 mm X 9.3 mm |
Yükseklik - Oturmalı (Max): |
6.20mm |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |

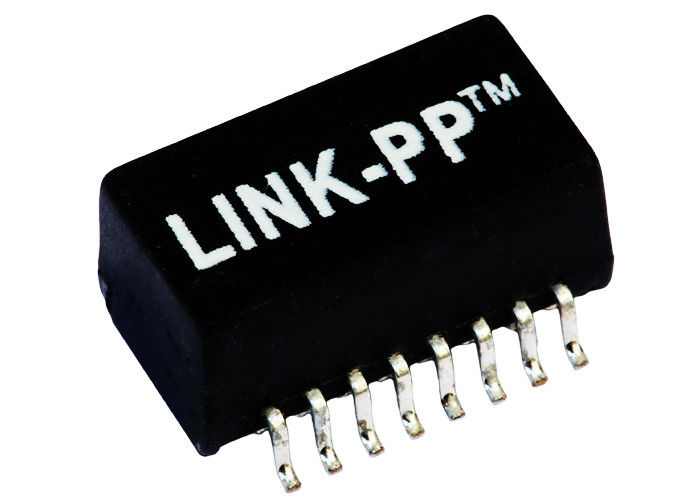

| H2260FNL / XF35066B | 1: 1 Ethernet Trafosu | Hızlı Lan Filtresi | 10/100 Base-T SMD |
Anahtar Açıklaması:
H2260FNL Güç Aşırı Ethernet XF35066B 10 / 100BASE-TX VoIP Manyetik Modüller
Tek Liman 10 / 100Base-t Trafo XF35066B
10/100 Base-T POE Trafo Modülleri H2260FNL
Hızlı Ethernet POE Tek Portlu Trafo XF35066B
RoHS pik reflow sıcaklık derecesi 245 ° C
IEEE 802.3af / ANSI X3.263 uyumlu performans
☛ IEEE802.3af Uyumlu
/ UL / EN60950 Tanındı
☛% 100 Elektriksel Test
V 1500Vrms Hi-Pot
☛ Patentli Açık Çerçeve Yapımı
☛ 18 yıldır Tasarımcı ve Üretici.
Works 2500 İş, 4 tesis
Pass Kesinlikle Fluke ağ analizörü Pass
☛ Stok ya da 4 hafta.
Ex Müşterilerin ihtiyaç duydukları bilgilere göre herhangi bir harcama yapmadan esnek tasarım.
| Port sayısı | Uygulamalar | Dönüş oranı | Ethernet üzerindeki güç |
| Tek liman | 10 / 100Base-T | 1: 1 | Sinyal POE Xfrmr |
| paketleme | Sekme Yönü | Montaj tipi | İletişim Finish |
| Makara, karton | - | SMT / SMD | - |
| Sayılar | Koruma | İzolasyon Gerilimi | LED Rengi |
| 16 Pin | - | 1500 Vrms | --- |
NOTLAR:
1. uygulamayı desteklemek için tasarlanmış,
SOHO (ADSL modemler), LAN-on-Anakart (LOM), hub ve Anahtarlar gibi.
2. Çeşitli Turns Oranları ile.
3.RoHS "NLE" tepe lehim derecesi 245 ℃.
Elektriksel Özellikler @ 25 ℃
1. Tutar Oranı:
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH MIN
@ 100KHz, 100mV, 8mADC Önyargı
3.Insertion kaybı:
0,1-100 MHz: -1,0dB MAX
4. Dönüş Kaybı (dB TYP):
30 MHz: -18 60 MHz: -14
80MHz: -12
5. Crosstalk (dB TYP):
30 MHz: -35 60 MHz: -35
100MHz: -35
6.DCMR (dB TYP):
30 MHz: -40 50 MHz: -40
100MHz: -40
7. İzolasyon Gerilimi: 1500Vrms MIN
8. Çalışma Sıcaklığı: 0 ℃ ～ 70 ℃.
| H2260FNL 1port POE 1: 1 10/100 Transformers Ses Sinyali POE Xfrmr XF35066B | ||
|---|---|---|
| H2260FNL | DA4T103A3 | XF35066B |
| KLU1T041C-43 LF / LU1T041C-43 LF | H2009NL | LU4T041A LF |
| KLU1T516-34 LF / LU1T516-34 LF | DA4T103U2 | KLU1S041F-43 LF |
| H2260FNL | TG111-E032NYRL | KLU1S041X-43 |
| KLU1T041-43 LF / LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
| H2260FNL | XF35066B | S558-5999-T3-F |
| TG111-E032NYRL | DA4T10303 | XF35066B |
| KLU1T516-43 LF / LU1T516-43 LF | DA4T10304 | KLA1S109M-43 LF |
| HX2009NL / LA1S109-43 LF | S558-5999-T3-F | H2009NL |
| H2260FNL | DA4T103N3 | TG111-E032NYRL |
| S558-5999-T3-F | H2009NL | S558-5999-T3-F |
| KLU1S041C-43 LF / LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
| HX2009NL / LU1S041CM-43 LF | XF35066B | KLA1T109 LF |
| S558-5999-T3-F / LU1S041CX-34 LF | S558-5999-T3-F | TG111-E032NYRL |
