Ürün Detayları
Menşe yeri: guangdong, Çin
Marka adı: LINK-PP
Sertifika: UL,RoHS,Reach,ISO
Model numarası: 11FB-05ANL / 11FB-05NL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 400/2000/10K/25K
Fiyat: $0.06-$3.2
Ambalaj bilgileri: T&R
Teslim süresi: Stok
Ödeme koşulları: TT,NET30/60/90 Gün
Yetenek temini: 3KK/Ay
No input file specified.: |
HX1260FNL / HX1260NL |
Radyoyu çevir: |
1: 1 |
tip: |
SMD |
Aile: |
10/100Mbps Trafo |
Liman: |
Tek Bağlantı Noktası |
Hipot: |
1500VDC |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
No input file specified.: |
HX1260FNL / HX1260NL |
Radyoyu çevir: |
1: 1 |
tip: |
SMD |
Aile: |
10/100Mbps Trafo |
Liman: |
Tek Bağlantı Noktası |
Hipot: |
1500VDC |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Adım / Veri Sayfası |
PoE * Opsiyonu ve 1: 1 Dönüş Oranları ile 10 / 100BASE-T Trafo Modülleri

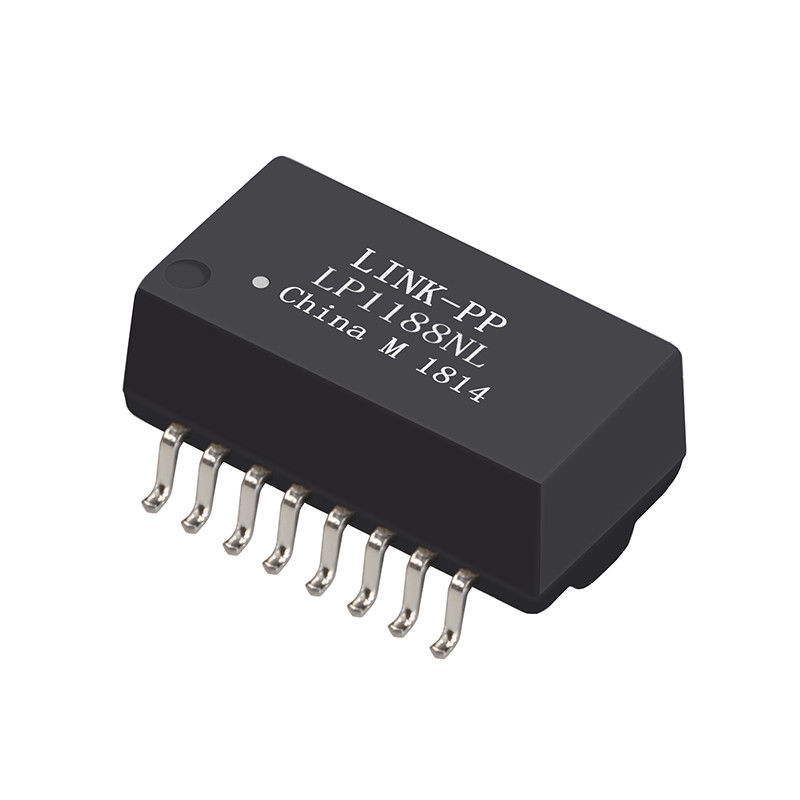

XFRMR MODÜL 1PORT 1: 1 10/100
• 8mA Bias ile 350 uH OCL dahil olmak üzere IEEE 802.3 ve ANSI X3.263 standartlarını karşılayın
• 235 ° C'ye kadar IR reflow sıcaklıklarına dayanacak şekilde tasarlanmıştır.
• En fazla alan kısıtlayıcı uygulamalarda kompakt ayak izi kullanımı
• Tek Liman Lan Trafosu
• Koli Yapı: Toroidal
• 10 / 100base-t trafo
• SMT, 16 pim
HX1260FNL / HX1260NL ELEKTRİK ÖZELLİKLERİ @ 25 ℃:
1. Dönüş Oranı (±% 2): 1CT: 1CT
2. OCL (100KHz / 100mV @ 8mA): 350uH MIN
3. Ekleme Kaybı (dB MAX): -1.1dB (0.3-100MHz)
4. Geri Dönüş Kaybı (dB TYP): -20dB (30MHz), - 14dB (60MHz), - 11.5dB (80MHz)
5. Çapraz karışma (dB TYP): -45dB (30MHz), - 40dB (60MHz), - 35dB (100MHz)
6. DCMR (dB TYP): -42dB (30MHz), - 37dB (50MHz), - 33dB (100MHz)
7. HI-POT: 1500Vrms / 0.5mA / 60Sec veya 1650Vrms / 0.5mA / 2SEC
8. Çalışma Sıcaklığı: -40 ℃ TO + 85 ℃
9. RoHS uyumluluğu: EVET
HX1260FNL / HX1260NL Uygulamaları
HUB, PC kartı, Switch, Router, PC Anakart, SDH, PDH, IP Phone, xDSL modem gibi ağ ve iletişim ekipmanları için kullanılır
HX1260FNL / HX1260NL Rekabet Avantajı
16 yıllık üretim tecrübesi
2600 personel
% 100 test
Esnek teslimat süresi
